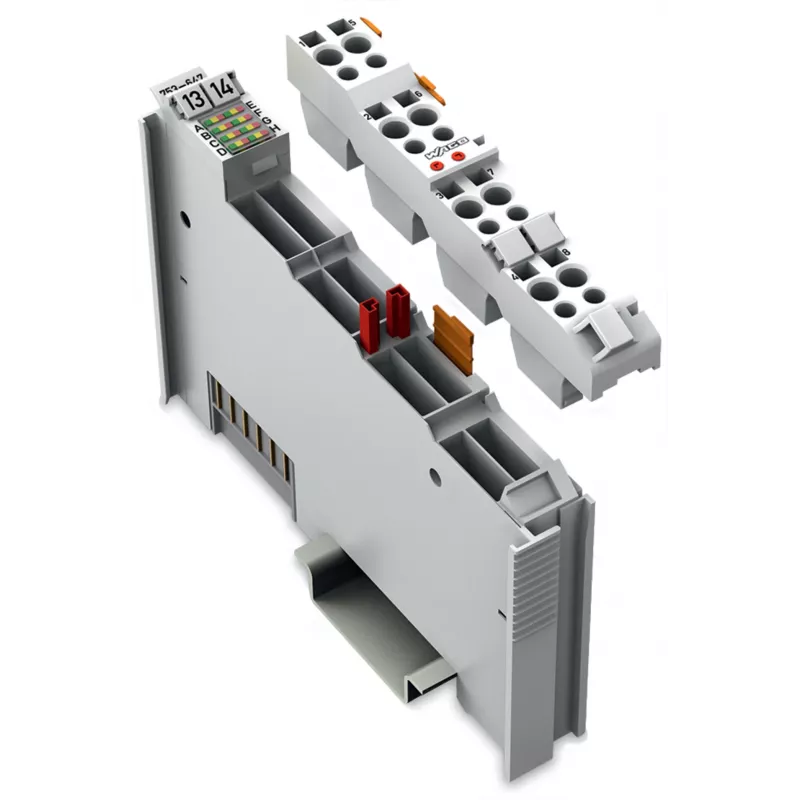

WAGO DALI Multi-Master Modul 753-647

Das WAGO DALI Multi-Master Modul 753-647 ist ein kompaktes, Hutschienen-montierbares Schnittstellenmodul für das WAGO I/O System 750. Es ermöglicht die nahtlose Integration von DALI-Beleuchtungssteuerung in Gebäudeautomationssysteme und unterstützt bis zu 64 DALI-Geräte pro Linie mit integrierter DALI-Stromversorgung. Konform mit IEC 62386 bietet dieses Modul zuverlässige Kommunikation und Konfiguration über WAGO-I/O-PRO oder e!COCKPIT.

Vorteile

Integrierte DALI-Stromversorgung vereinfacht die Installation und reduziert externe Komponenten. Unterstützt bis zu 16 Gruppen und 16 Szenen für flexible Lichtsteuerung. Federlose CAGE CLAMP®-Klemmen gewährleisten schnelle und sichere Verdrahtung. Kompaktes Design spart Platz auf der Hutschiene.

Geeignet für

• Gebäudeautomationssysteme mit DALI-Beleuchtungssteuerung
• Kommerzielle und industrielle Beleuchtungsinstallationen
• Integration mit WAGO I/O System 750-Controllern

Wichtige Spezifikationen

• Modultyp: DALI Multi-Master Modul
• Anzahl DALI-Linien: 1
• Max. DALI-Geräte pro Linie: 64
• Max. DALI-Gruppen pro Linie: 16
• Max. DALI-Szenen pro Linie: 16
• Integrierte DALI-Stromversorgung: Ja
• DALI-Versorgungsspannung: 16 VDC
• Max. DALI-Ausgangsstrom: 200 mA
• Systemversorgungsspannung: 24 VDC (über WAGO I/O System)
• Eigenstromaufnahme (typ.): 100 mA
• Isolation: System/Feld
• Montageart: Hutschienenmontage
• Betriebstemperatur: 0 ... +55 °C
• Lagertemperatur: -25 ... +85 °C
• Kommunikationsschnittstelle: Interner Bus
• DALI-Standardkonformität: IEC 62386
• Konfiguration: Über WAGO-I/O-PRO, e!COCKPIT
• Schutzart: IP20
• Gehäusematerial: Polycarbonat
• Anschlussart: Federlose Klemmen (DALI), CAGE CLAMP® (intern)

Empfehlungen

Für optimale Leistung verwenden Sie das Modul mit WAGO I/O System 750-Controllern und stellen Sie einen ordnungsgemäßen DALI-Busabschluss sicher. Detaillierte Installations- und Konfigurationsanweisungen finden Sie im Produkthandbuch.
