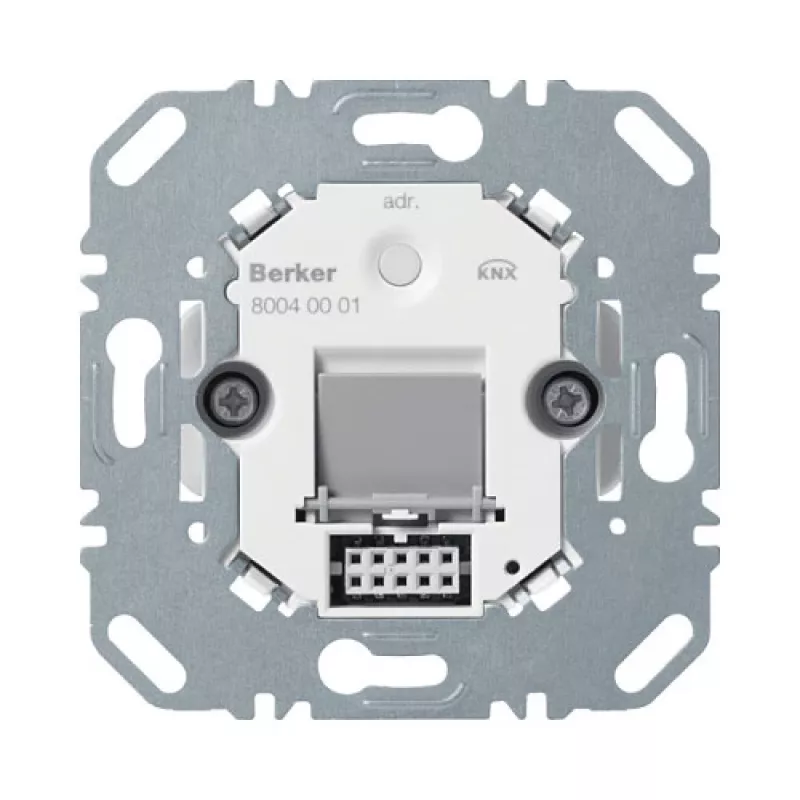

Berker 80040001 KNX Busankoppler Unterputz-Schnittstellenmodul

In der modernen Gebäudeautomation ist für die Integration konventioneller Taster und Sensoren in ein KNX-Netzwerk eine zuverlässige Schnittstelle erforderlich. Der Berker 80040001 Busankoppler bietet hierfür eine nahtlose Brücke zwischen Berker Unterputz-Bedienelementen und dem KNX-Bus. Dieses kompakte Modul wird hinter einem Standard-Wandschalter oder Sensor installiert, liest den Zustand des angeschlossenen Geräts und überträgt ihn als KNX-Telegramm, wodurch zentrale Steuerung und Szenenverwaltung ermöglicht werden.

Technische Daten

• System: KNX (TP)
• Montage: Unterputz (UP) in Standard-Unterputzdose
• Funktion: Busankoppler / Schnittstellenmodul für Berker Taster, Schalter und kompatible Geräte
• Spannungsversorgung: Über KNX-Bus (21-30V DC)
• Stromaufnahme: Max. 10 mA
• Busanschluss: KNX-Busklemme (rot/schwarz)
• Geräteanschluss: 2-poliger Stecker für Berker Geräte
• Programmierung: ETS-Software
• Schutzart: IP20
• Betriebstemperatur: -5 bis +45 °C
• Lagertemperatur: -25 bis +55 °C
• Relative Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
• Gehäusematerial: Kunststoff
• Kompatibilität: Berker S.1, B.3, B.7, K.1, K.5, Q.1, Q.3, R.1, R.3, Arsys, B.IQ, TS-Serien
• Zertifizierung: KNX-zertifiziert

Warum dieses Produkt?

Dieser Busankoppler macht eine separate Verdrahtung zwischen jedem Bedienpunkt und der KNX-Linie überflüssig. Durch die Nutzung der vorhandenen 2-Draht-Busleitung reduziert er Installationszeit und Materialkosten. Sein kompaktes Design passt in Standard-Unterputzdosen und ist ideal für Nachrüstungen, bei denen der Platz begrenzt ist. Das Modul ist vollständig über ETS konfigurierbar und ermöglicht eine präzise Zuweisung von Funktionen an das angeschlossene Gerät. Mit KNX-Zertifizierung gewährleistet es Interoperabilität mit anderen KNX-Geräten verschiedener Hersteller.

Ideale Anwendungsfälle

• Nachrüstung bestehender Gebäude mit KNX-Automation, ohne alle Schalter zu ersetzen.
• Anschluss von Berker Tastern zur Steuerung von Lichtszenen, Jalousien oder HLK.
• Integration konventioneller Sensoren (z. B. Fensterkontakte) in ein KNX-Netzwerk.
• Flexible Raumsteuerungslösungen in Büros, Hotels und Wohnprojekten.

Gut zu wissen

Das Modul ist nur für den Innenbereich geeignet (IP20) und muss in einer geeigneten Unterputzdose installiert werden. Es wird direkt über den KNX-Bus mit Strom versorgt, sodass keine zusätzliche Stromversorgung erforderlich ist. Die Programmierung erfordert ETS-Software und eine KNX-Schnittstelle. Das Gerät ist mit einer Vielzahl von Berker Designlinien kompatibel und gewährleistet so eine ästhetische Konsistenz in der gesamten Installation.
