Vertiv Geist VP4G20AE Stromverteilereinheit (PDU) 42 AC-Ausgänge 0U Schwarz

Vertiv VP4G20AE ist eine überwachte vertikale 0U-Drehstrom-Stromverteilereinheit (PDU) für die Rack-Stromverteilung und Fernwartung. Das Gerät bietet eine Mischung aus IEC C13- und IEC C19-Ausgängen – 36 C13 und 6 C19 – mit insgesamt 42 AC-Ausgängen und wird über ein 3 m langes IEC 60309-Eingangskabel (3P+N+E, IP44) angeschlossen. Es unterstützt Nenneingangsspannungen von 200–240/346–415 V bei 50–60 Hz und bis zu 16 A pro Eingang und liefert eine für Drehstrom-Rackumgebungen geeignete verfügbare Leistungskapazität. Die integrierte Überwachung meldet Strom-, Leistungs- und Spannungswerte und ermöglicht den Netzzugriff über Protokolle wie SNMP, HTTP/S, SSH und NTP. Das Gerät verfügt über ein gut ablesbares 128x128-Touchscreen-LCD für die Anzeige der Leistungsdaten direkt am Gerät sowie einen internen lageabhängigen Sensor für eine korrekte Anzeigeausrichtung bei horizontaler oder vertikaler Installation. Zu den Zertifizierungen gehören IEC 62368-1, CE und UKCA sowie regionale EMV-Kennzeichnungen.

Vorteile

Das überwachte Design stellt Leistungsmesswerte pro Eingang und insgesamt bereit, um den Energieverbrauch zu bewerten und anormale Bedingungen ohne zusätzliche externe Messgeräte zu erkennen. Der kompakte vertikale 0U-Formfaktor spart Rack-Höheneinheiten und bietet gleichzeitig eine hohe Ausgangsdichte für gemischte C13- und C19-Anschlüsse. Integrierte Netzwerkprotokolle und ein Touchscreen-Display ermöglichen lokalen und entfernten Zugriff auf Echtzeit-Leistungsdaten. Die Secure-Boot-Funktion des Geräts und die branchenüblichen Sicherheitszertifizierungen unterstützen eine sichere und normenkonforme Bereitstellung in Rechenzentrums- und Netzwerk-Racks.

Geeignet für

• Rack-Stromverteilung in Rechenzentren und Serverräumen
• Umgebungen, die gemischte IEC C13- und C19-Steckverbindungen erfordern
• Fernüberwachung und -verwaltung des Stromverbrauchs auf Rack-Ebene
• Vertikale 0U-Installationen, bei denen die Einsparung von Rack-Höheneinheiten wichtig ist

Wichtige technische Daten

• Formfaktor: Vertikale 0U-PDU
• Anzahl der AC-Ausgänge: 42 insgesamt (36 IEC C13, 6 IEC C19)
• Eingangsanschluss: 3 m IEC 60309-Kabel (3P+N+E, IP44)
• Nenneingangsspannung: 200–240 V / 346–415 V (Drehstrom)
• Frequenz: 50–60 Hz
• Nenneingangsstrom: bis zu 16 A
• Leistungskapazität: bis zu etwa 11 kW (Drehstrom, abhängig von Eingangsspannung und Installation)

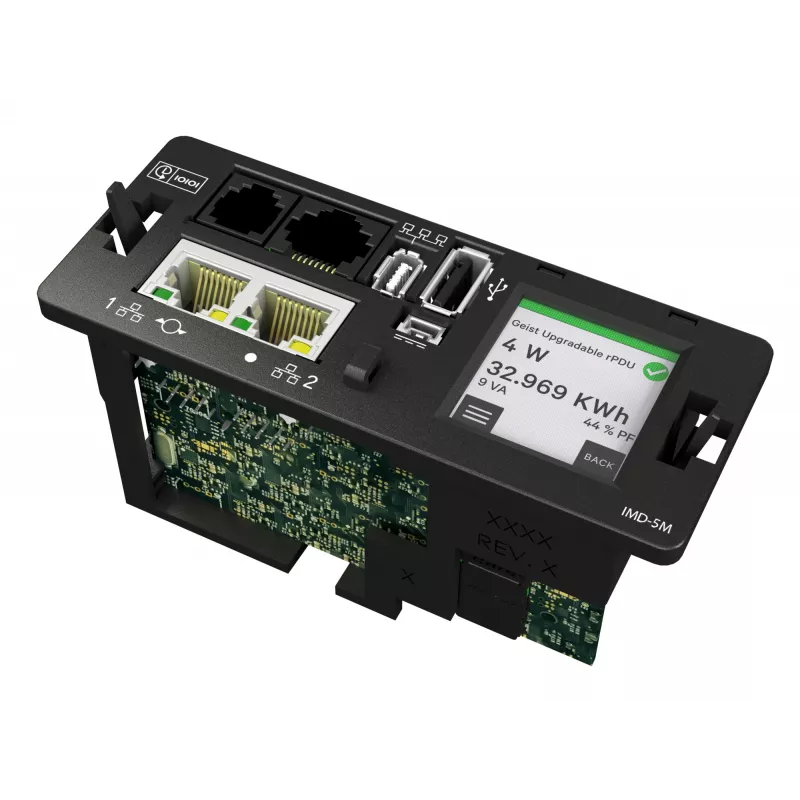

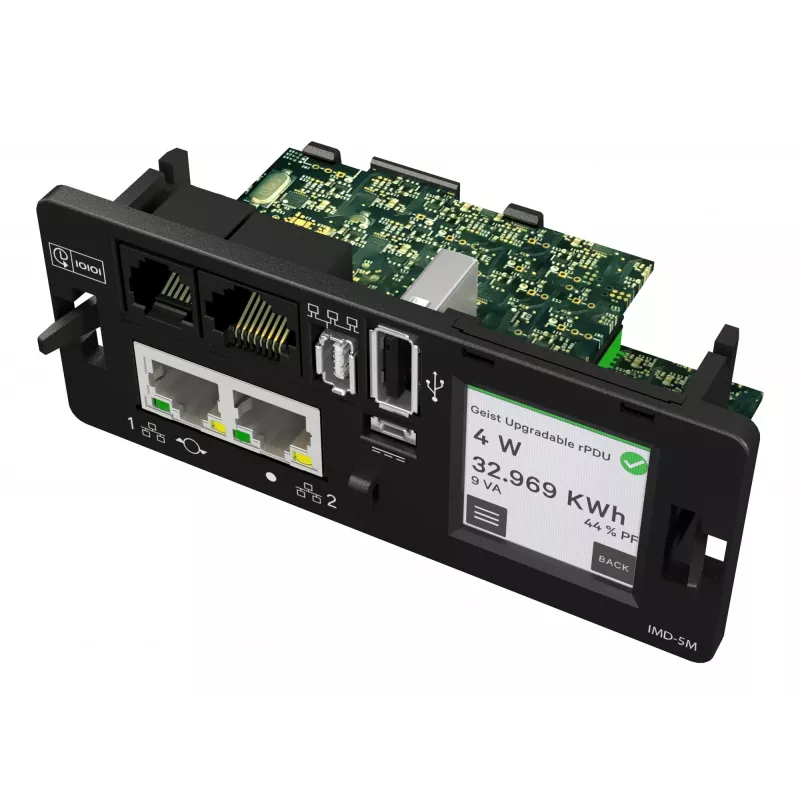

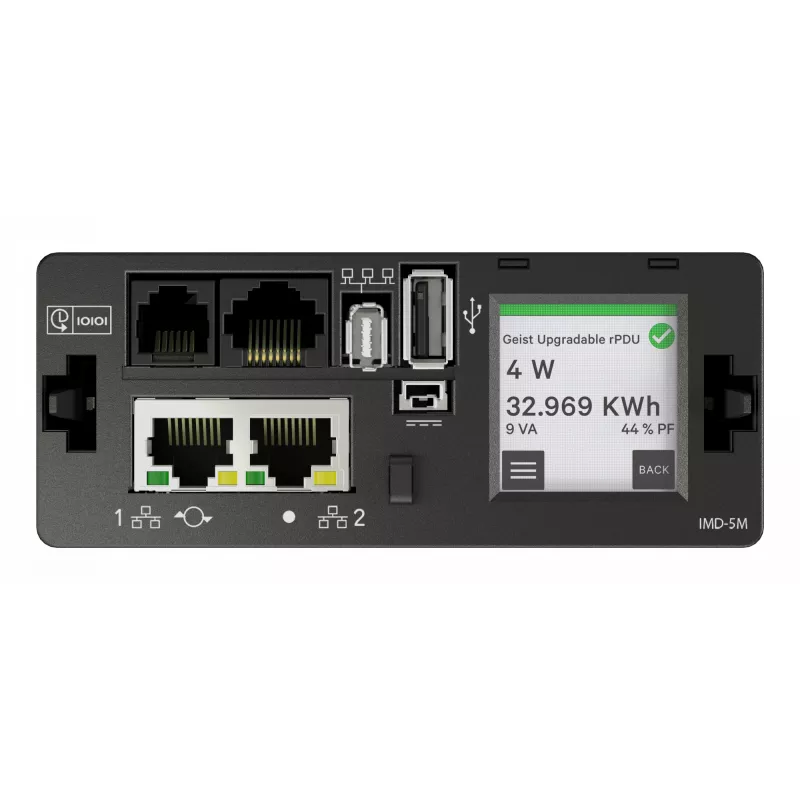

• Lokale Anzeige: 128x128 Touchscreen-LCD mit Lagesensor
• Überwachung: Strom-, Leistungs-, Spannungsmessungen
• Netzwerkprotokolle: SNMP, HTTP/S, SSH, NTP (vernetzte Überwachung und Verwaltung)
• Sicherheit: Secure Boot für Geräteintegrität
• Sicherheit und Konformität: zertifiziert nach IEC 62368-1, CE, UKCA und regionalen EMV-Kennzeichnungen; RoHS-konform

Verwendung

Installieren Sie die Vertiv VP4G20AE mit der mitgelieferten Montagehardware vertikal entlang der Rack-Schiene, sodass das Gerät keine Höheneinheiten belegt. Schließen Sie das IEC 60309-Eingangskabel an eine geeignete Drehstromversorgung an, die auf die unterstützte Nennspannung ausgelegt ist, und stellen Sie sicher, dass die Installation den örtlichen elektrischen Vorschriften entspricht. Stecken Sie die Rack-Geräte nach Bedarf in die C13- und C19-Ausgänge und achten Sie auf die Lastverteilung über die Phasen. Rufen Sie die lokalen Leistungsmesswerte auf dem integrierten Touchscreen ab oder konfigurieren Sie den Netzzugriff über SNMP, HTTP/S oder SSH, um Messdaten zu sammeln und in Fernüberwachungssysteme zu integrieren. Verwenden Sie NTP, um eine korrekte Zeitstempelung der aufgezeichneten Daten sicherzustellen.

Empfehlungen

Für einen zuverlässigen Betrieb sollten Sie die Lasten gleichmäßig auf die Phasen verteilen, um eine Überlastung einer einzelnen Phase zu vermeiden, die Eingangsversorgung und die Sicherungsautomaten vor dem Anschluss überprüfen und den Netzzugang mit geeigneten Anmeldedaten und Netzkontrollen absichern. Überprüfen Sie regelmäßig die überwachten Messwerte, um Trends zu erkennen, und befolgen Sie bei der Einrichtung die Installationsanweisungen von Vertiv und die örtlichen Elektrovorschriften.
