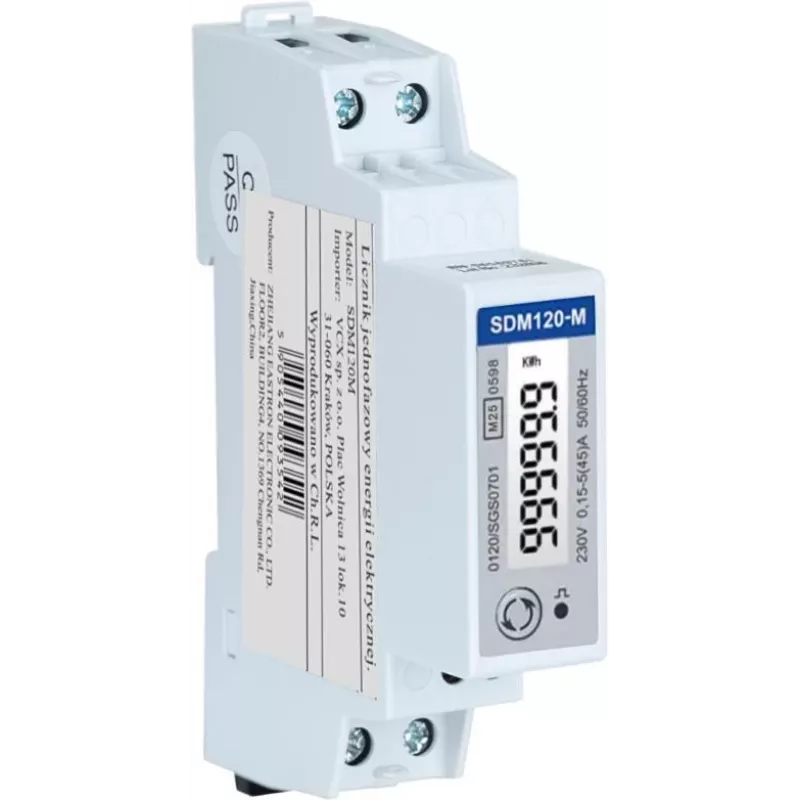

VCX SDM120M Einphasiger bidirektionaler Energiezähler mit Modbus RTU (MID)

Der VCX SDM120M ist ein hochpräziser einphasiger Energiezähler für die bidirektionale Messung von Wirk- und Blindleistung. Mit Modbus-RTU-Kommunikation (RS485) und MID-Zertifizierung (Modul B+D) eignet er sich ideal für Submetering, Abrechnung und Energiemonitoring in Wohn-, Gewerbe- und Industrieumgebungen.

Vorteile

Bidirektionale Messung (Import/Export) für Net-Metering; MID-zertifiziert für Abrechnungsgenauigkeit; Modbus-RTU-Integration für Fernauslesung; kompakte Hutschienenmontage (1 Modul) spart Platz; LCD-Hintergrundbeleuchtung für einfaches Ablesen; S0-Impulsausgang für zusätzliche Zählung.

Geeignet für

• Energiemonitoring- und Managementsysteme
• Submetering in Mehrparteiengebäuden
• Net-Metering-Installationen mit Photovoltaik
• Industrielle und gewerbliche Energieaudits
• Abrechnungsanwendungen mit MID-Konformität

Wichtige Spezifikationen

• Zählertyp: Einphasiger Energiezähler
• Messung: Wirkenergie (kWh), Blindenergie (kVarh)
• Kommunikation: Modbus RTU (RS485)
• Bidirektional: Ja (Import & Export)
• MID-Zertifizierung: Ja (Modul B+D)
• Nennspannung: 230V AC
• Maximalstrom: 45A (Direktanschluss)
• Frequenz: 50/60 Hz
• Genauigkeitsklasse: Klasse 1 (Wirkenergie)
• Anzeige: LCD mit Hintergrundbeleuchtung
• Impulsausgang: S0 (konfigurierbar)
• Montage: Hutschiene (1 Modul)
• Betriebstemperatur: -25°C bis +55°C
• Schutzart: IP51 (Frontseite)
• Gemessene Parameter: Spannung, Strom, Wirkleistung, Leistungsfaktor
• Anlaufstrom: 20mA
• Leistungsaufnahme: < 2W
• Datenspeicher: Nichtflüchtiger Speicher

Empfehlungen

Für optimale Leistung verwenden Sie ein kompatibles Modbus-RTU-Mastergerät und lassen Sie die Installation von einem qualifizierten Elektriker durchführen. Der Zähler ist nur für den Innenbereich geeignet.
