DIGITUS Hutschienenhalter, 4U, 178 x 483 x 223 mm, verzinkt, inkl. Hutschiene, variable Tiefe und Höhe

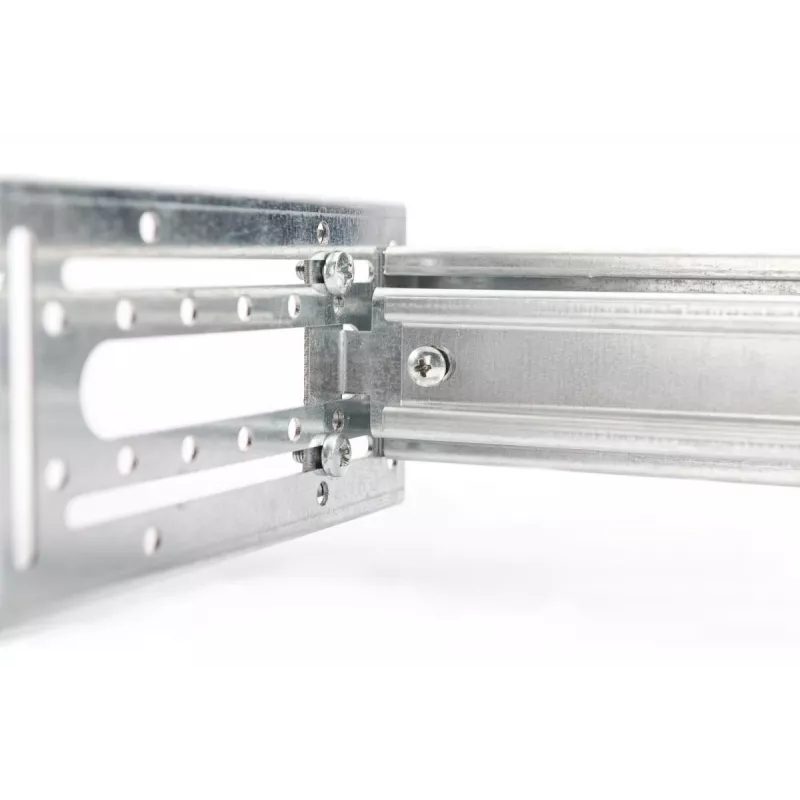

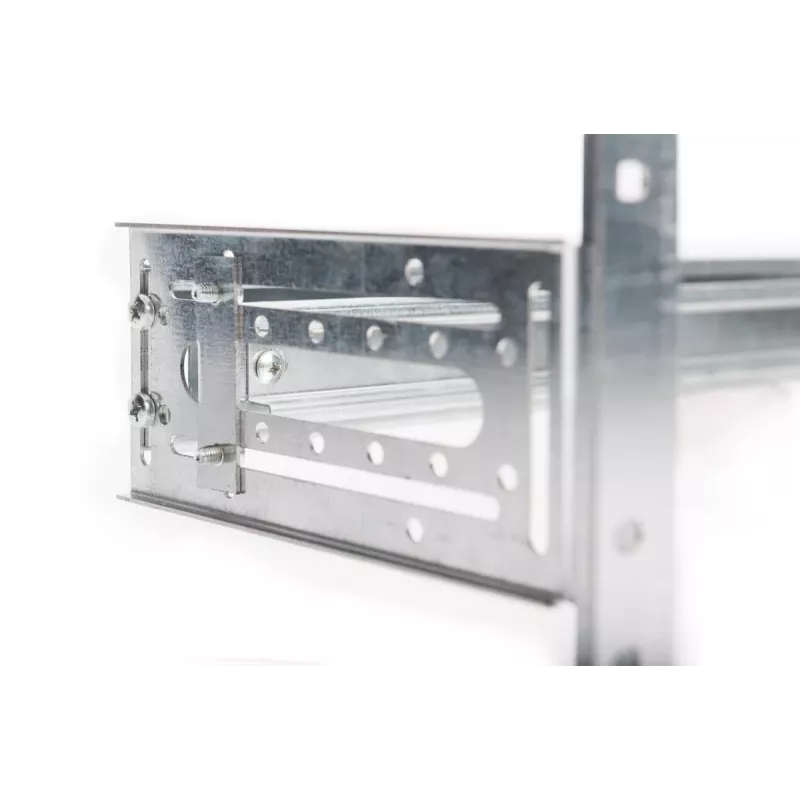

Der 483 mm (19") Hutschienenhalter bietet eine schnelle, schraubenlose Befestigungslösung für Geräte mit 35-mm-Hutschiene. Er umfasst eine vormontierte 35 x 390 mm Hutschiene (gemäß DIN EN 60715) mit einstellbarer Tiefe sowie eine rückseitige C-förmige Kabelwanne mit einstellbarer Höhe zur Optimierung der Verkabelung. Der gesamte Rahmen kann mithilfe fester 4U-Winkel in der Höhe innerhalb des Racks angepasst werden, um unterschiedlichen Platzanforderungen gerecht zu werden.

Vorteile

Der Halter ermöglicht die schnelle Installation kompatibler Geräte ohne Schrauben, unterstützt die horizontale Montage durch 90°-Drehung der Schiene und vereinfacht das Kabelmanagement mit einer höhenvariablen C-förmigen Wanne sowie Befestigungspunkten für Kabelbinder oder Klettbänder. Die Höhenverstellung des gesamten Rahmens erlaubt eine flexible Positionierung in Standard-Racks.

Technische Daten

• Kompatible Schiene: 35-mm-Hutschiene, montiert nach DIN EN 60715
• Hutschienenabmessungen (HxB): 35 x 390 mm
• Gesamtbreite des Halters: 483 mm (19")
• Tiefe: variabel, Schiene kann für horizontale Montage um 90° gedreht werden
• Kabelwanne: C-förmig, höhenvariabel, mit Befestigungspunkten für Kabelbinder oder Klettbänder
• Rack-Montage: verstellbare Rahmenhöhe mit festen 4U-Winkeln

Verwendung

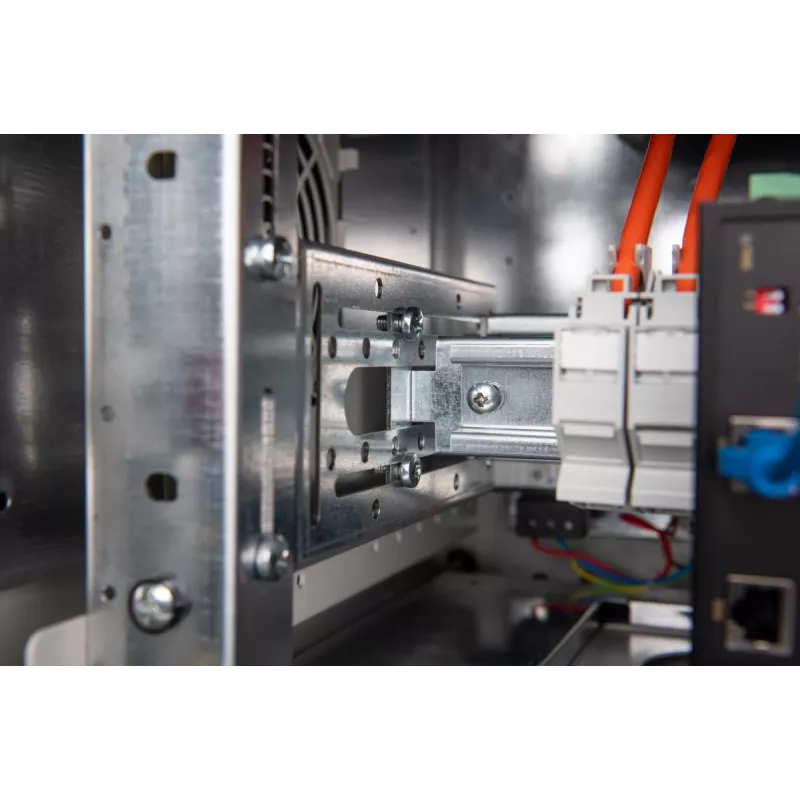

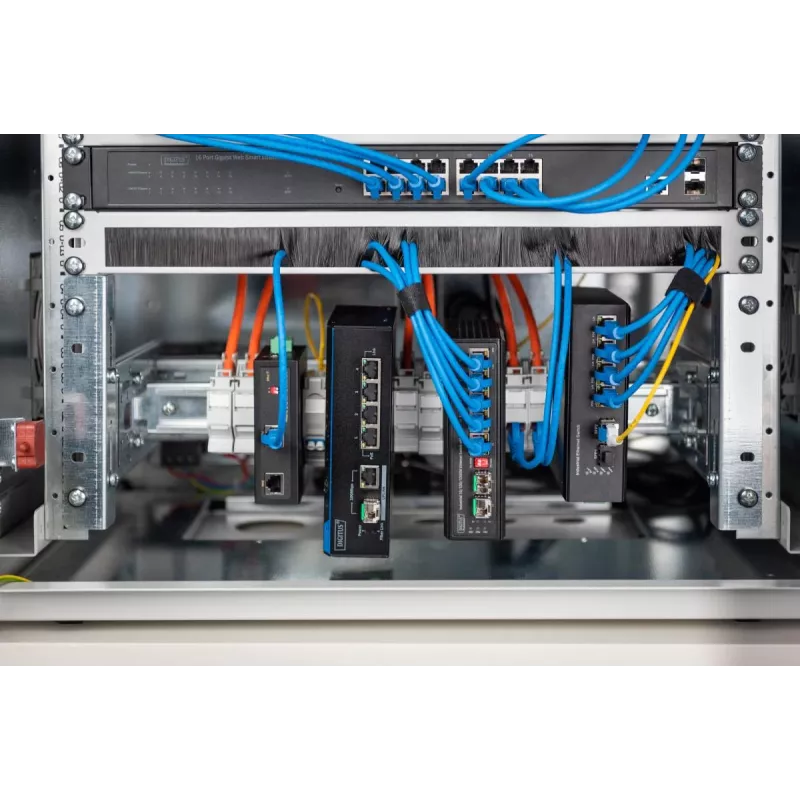

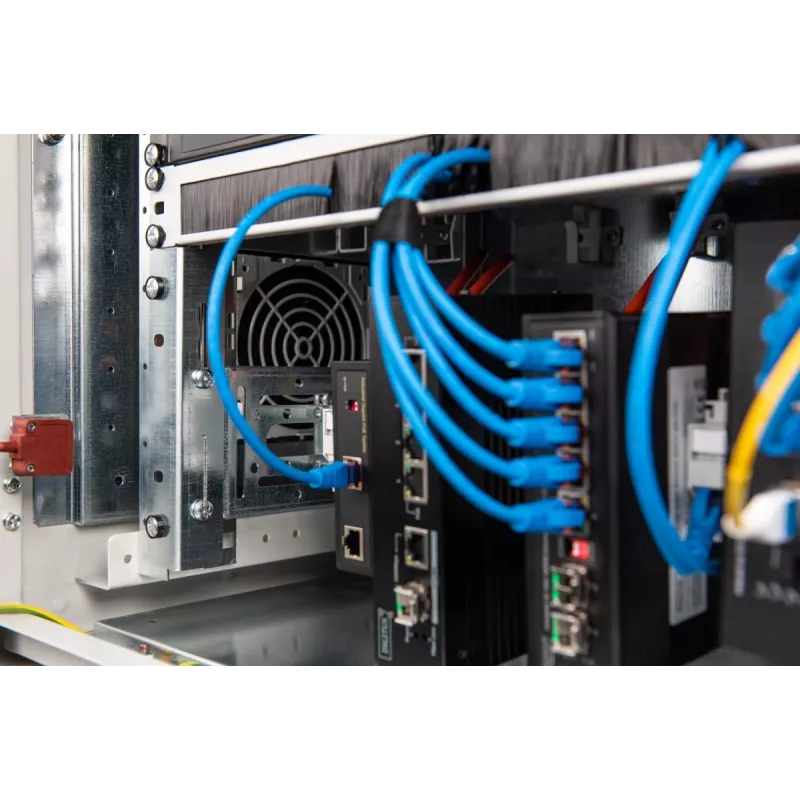

Installieren Sie den Halter mithilfe der festen 4U-Winkel im Rack und passen Sie dessen Höhe nach Bedarf an. Montieren Sie die mitgelieferte 35 x 390 mm Hutschiene; passen Sie die Tiefe der Schiene an und drehen Sie sie bei Bedarf um 90° für die horizontale Installation. Rasten Sie kompatible 35-mm-Hutschienengeräte ohne Schrauben ein. Verlegen Sie die Kabel durch die rückseitige C-förmige Wanne und sichern Sie sie mit Kabelbindern oder Klettbändern an den vorgesehenen Befestigungspunkten.

Empfehlungen

Überprüfen Sie vor der Installation die Kompatibilität der Geräte mit 35-mm-Hutschienen und stellen Sie sicher, dass die Tiefe und Ausrichtung der Schiene ausreichend Freiraum für angeschlossene Kabel und Luftstrom bieten. Verwenden Sie geeignetes Befestigungsmaterial für die Rack-Montage und sichern Sie die Kabel an den Befestigungspunkten der Wanne, um eine ordentliche Verkabelung zu gewährleisten.
