USB Hub EXSYS EX-1194HMS

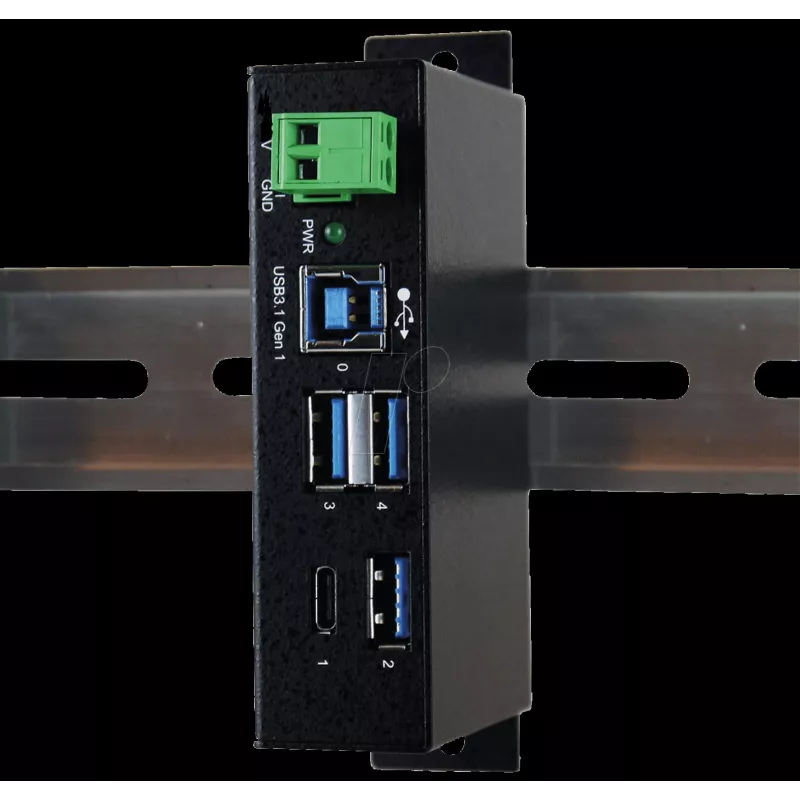

Der EXSYS EX-1194HMS ist ein kompakter USB-3.2-Gen-1-Metall-Hub, der einen USB-B-Hostport auf vier Downstream-Ports erweitert: einen voll ausgestatteten USB-C- und drei USB-A-Anschlüsse. Er unterstützt Datenübertragungsraten von bis zu 5 Gbit/s, bietet ESD-Überspannungsschutz für alle Ports und ist für die Anforderungen von Automatisierungs-, Büro- und Industrieanwendungen ausgelegt. Der Hub akzeptiert einen weiten Eingangsspannungsbereich und kann in einem 19-Zoll-Rack oder auf einer Hutschiene montiert werden, was eine flexible Installation ermöglicht.

Vorteile

Der EX-1194HMS bietet eine Mischung aus USB-A- und umkehrbaren USB-C-Ports für breite Gerätekompatibilität und einfachen Kabelanschluss. Alle Ports verfügen über einen 15-kV-ESD-Überspannungsschutz und unterstützen den Schutz vor Spannungsschwankungen. Der Hub unterstützt bis zu 900 mA USB-Busleistung pro Port, schnelle USB-Lademodi (CDP und DCP) sowie optionale +5-V-Busleistung. Das kompakte Metallgehäuse und das mitgelieferte Hutschienen-Set vereinfachen die Installation in Industrie- und Rack-Umgebungen.

Geeignet für

• Anschluss mehrerer USB-3.0/3.1-Peripheriegeräte an einen einzelnen Hostport
• Industrielle Steuerungs- und Automatisierungssysteme, die eine zuverlässige, überspannungsgeschützte USB-Erweiterung benötigen
• Büroarbeitsplätze und 19-Zoll-Rack-Installationen
• Laden und Datenübertragung für USB-C- und USB-A-Geräte

Technische Daten

• Host-Schnittstelle: USB 3.2 Gen 1 (USB 3.1 Gen 1) Typ B
• Downstream-Ports: 1 × USB-C (voll ausgestattet), 3 × USB-A
• Datenrate: bis zu 5 Gbit/s
• ESD-Schutz: 15 kV an allen Ports
• Stromeingang: +7 V bis +48 V DC über Klemmleiste
• Busleistung pro Port: bis zu 900 mA; unterstützt CDP- und DCP-Lademodi
• Abmessungen: 114,5 × 57,3 × 26,3 mm
• Gewicht: 0,3 kg
• GehäVerwendung: Metall (rack-/hutschienenmontierbar); Farbe: Schwarz

Verwendung

Montieren Sie den Hub mit dem mitgelieferten Hutschienen-Set oder installieren Sie ihn nach Bedarf in einem 19-Zoll-Rack. Verbinden Sie den USB-B-Upstream-Port des Hubs über das mitgelieferte USB-Kabel mit dem Host-Computer. Schließen Sie die Downstream-Geräte an die USB-C- oder USB-A-Ports an. Versorgen Sie den Hub über die Klemmleiste mit Gleichspannung im angegebenen Bereich von +7 bis +48 V, um bei Bedarf eine höhere Busleistung und Ladefunktionen zu ermöglichen. Achten Sie bei nicht umkehrbaren Steckern auf die richtige Kabelausrichtung; der USB-C-Port unterstützt umkehrbare Steckerausrichtung.

Empfehlungen

Verwenden Sie geschirmte USB-Kabel und eine stabile Gleichstromquelle innerhalb des angegebenen Spannungsbereichs, um eine zuverlässige Datenübertragung zu gewährleisten und die angeschlossenen Geräte zu schützen. Befestigen Sie den Hub bei industriellen Installationen auf der Hutschiene und überprüfen Sie die Erdung, um den ESD-Schutz zu maximieren.
