USB Hub EXSYS EX-1504HMS

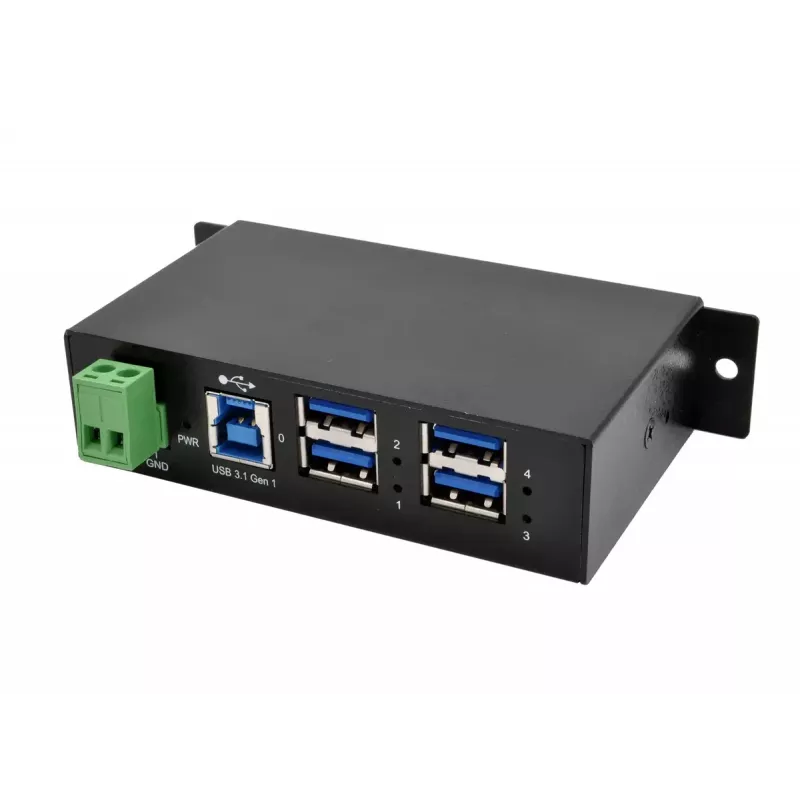

Der EXSYS EX-1504HMS ist ein USB 3.2 Gen1 Hub mit einer Typ-B Host-Schnittstelle und vier Typ-A Downstream-Anschlüssen, der Datenübertragungsraten von bis zu 5000 Mbit/s ermöglicht. Das in einem langlebigen Metallgehäuse untergebrachte und kompakte Gerät (114,6 × 67,4 × 26 mm) ist mit USB 3.1/3.0, USB 2.0 und USB 1.1 Geräten kompatibel und stellt bis zu 2,4 A für angeschlossene Geräte bereit.

Vorteile

Der EX-1504HMS bietet vier Hochgeschwindigkeits-USB 3.2 Gen1 Anschlüsse zur sofortigen Geräteerweiterung, Abwärtskompatibilität zu älteren USB-Standards und Unterstützung für USB Batterie Charging Spezifikation v1.2 inklusive SDP-, CDP- und DCP-Modi. Integrierte, herstellerspezifische Ladeprofile wie Apple 2.4A und Samsung werden unterstützt. Das Metallgehäuse erhöht die Haltbarkeit im industriellen Einsatz, und die kompakte Grundfläche vereinfacht die Integration in beengte Aufbauten.

Einsatzbereiche

• Industrielle Systeme, die mehrere Hochgeschwindigkeits-USB-Anschlüsse benötigen
• Workstations und eingebettete Plattformen mit USB Typ-B Host-Anschlüssen
• Laden und Anschluss mobiler Geräte, die BC1.2 oder herstellerspezifisches Laden nutzen
• Umgebungen, in denen ein zuverlässiger Hub mit Metallgehäuse bevorzugt wird

Technische Spezifikationen

• Host-Schnittstelle: USB 3.2 Gen1 (3.1/3.0 Gen1) Typ-B
• Hub-Schnittstellen: 4 × USB 3.2 Gen1 Typ-A Downstream-Anschlüsse
• Datenrate: bis zu 5000 Mbit/s (USB 3.2 Gen1)
• Stromversorgung: Unterstützt USB Batterie Charging v1.2 (SDP, CDP, DCP), herstellerspezifisches Laden (z. B. Apple 2.4A, Samsung); 2,4 A Versorgung
• Kompatibilität: USB 3.1/3.0, USB 2.0, USB 1.1 Geräte
• Abmessungen: 114,6 × 67,4 × 26 mm
• Gewicht: 0,45 kg
• GehäVerwendung: Metall; Farbe: Schwarz

Anwendung

Verbinden Sie den Typ-B Host-Stecker des EX-1504HMS mit Ihrem Computer oder Host-Gerät und schließen Sie Peripheriegeräte an den Typ-A Downstream-Anschlüssen an. Falls für das Laden eine externe Stromversorgung erforderlich ist, schließen Sie das Netzteil des Hubs entsprechend dem Systemaufbau an. Installieren Sie die mitgelieferten Verwaltungsdienstprogramme auf dem Zielbetriebssystem, um die Busleistung pro Anschluss zu steuern, Hub-Reset durchzuführen und die Stromzustände aus dem Flash-Speicher des Hubs zu speichern oder wiederherzustellen. Dienstprogramme sind verfügbar für Windows (GUI und Befehlszeile) und verschiedene Linux-Plattformen (x86 und ARM) und können in Anwendungen integriert werden, die in C#, C++, VB, Python oder PHP geschrieben sind.

Empfehlungen

Nutzen Sie die mitgelieferte Verwaltungssoftware, um das Stromverhalten pro Anschluss festzulegen und den gewünschten Ausgangszustand vor der Bereitstellung im Flash-Speicher zu speichern; bei industriellen Installationen montieren Sie das Metallgehäuse auf einer stabilen Oberfläche und sorgen Sie für ordnungsgemäße Erdung und Zugentlastung der Kabel.
