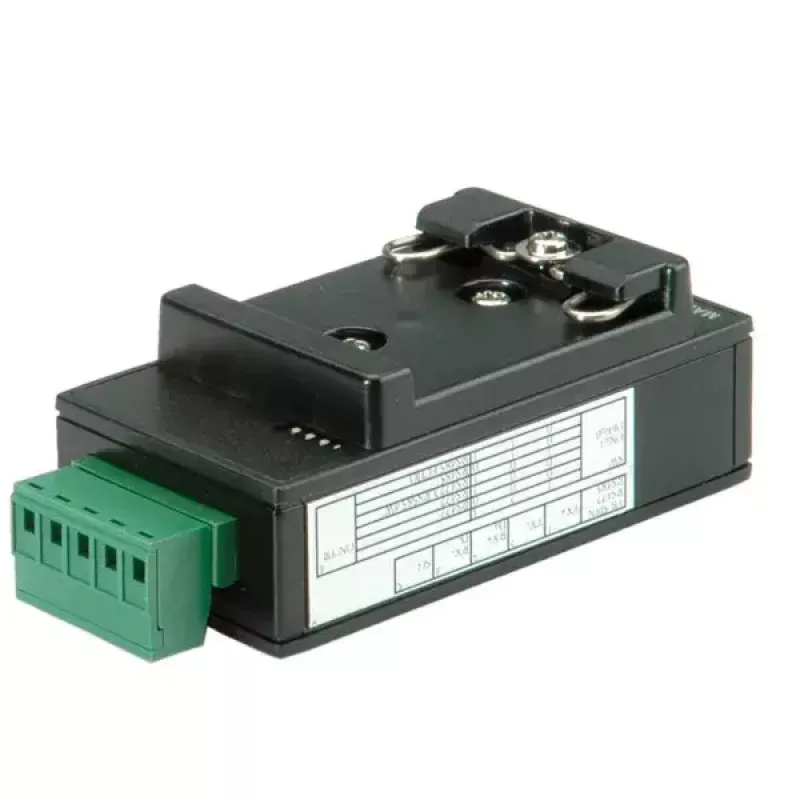

USB 2.0 zu RS422/485 Adapter ROLINE 12.02.1004

Der ROLINE USB 2.0 zu RS422/485 Adapter ROLINE 12.02.1004 wandelt einen USB-Port in eine isolierte RS422/RS485 serielle Schnittstelle um, um serielle Geräte zuverlässig mit einem PC zu verbinden. Der Adapter unterstützt asynchrone serielle Kommunikation, bietet 3000 VDC optische Isolation und ist für die Hutschienenmontage konzipiert. Er enthält eine 5-polige Klemmleiste und einen Mini-USB-Typ-B-Stecker und wird mit einem USB-Kabel, einer Treiber-CD und einem Handbuch geliefert.

Vorteile

Der Adapter bietet optische Isolation zum Schutz der Geräte und zur Reduzierung von Störungen, unterstützt Datenübertragungsraten bis zu 115 Kbit/s und bietet 15 KV ESD-Schutz sowie Überspannungsschutz für RS-422/485-Signale. DIP-Schalter ermöglichen die Konfiguration des Abschlusswiderstands und des Echo-Modus, während Status-LEDs Link und Aktivität anzeigen. Die Stromversorgung erfolgt über den Mini-USB-Typ-B-Stecker, und das Gerät ist mit USB 2.0/1.1/1.0 und einer Reihe von Windows-Betriebssystemen kompatibel.

Geeignet für

• Anschluss von RS422- oder RS485-Industriegeräten an einen PC über USB
• Hutschieneninstallationen in Schaltschränken und Automatisierungsracks
• Anwendungen, die eine elektrische Isolation zwischen PC und seriellen Geräten erfordern
• Umgebungen, in denen ESD- und Überspannungsschutz erforderlich sind

Technische Daten

• Modell: ROLINE 12.02.1004
• Schnittstelle: USB 2.0 (kompatibel mit USB 1.1 / 1.0)
• Serielle Modi: RS-422 / RS-485, asynchrone serielle Kommunikation
• Isolation: 3000 VDC (optisch)
• Datenrate: bis zu 115 Kbit/s
• Anschlüsse: 5-polige Klemmleiste (TX+, TX-, RX+, RX-, SGND), 1× Mini-USB Typ B
• Schutz: 15 KV ESD-Schutz an Signalen, RS-422/485 Überspannungsschutz
• Einstellungen: Abschlusswiderstand und Echo-Modus über DIP-Schalter
• Anzeigen: Status-LEDs
• Montage: Hutschiene
• Stromversorgung: über Mini-USB Typ B (54 mA)
• Lieferumfang: Konverter, USB-Kabel, Treiber-CD, Handbuch

Verwendung

Montieren Sie den Adapter auf einer Hutschiene und verbinden Sie den PC mit dem mitgelieferten Mini-USB-Typ-B-Kabel. Installieren Sie den entsprechenden Treiber von der beiliegenden CD oder laden Sie den aktuellen Treiber für Ihre Windows-Version herunter. Verbinden Sie das serielle Gerät mit der 5-poligen Klemmleiste gemäß der Signalbeschriftung (TX+, TX-, RX+, RX-, SGND). Konfigurieren Sie den Abschlusswiderstand und den Echo-Modus mit den DIP-Schaltern nach Bedarf für das angeschlossene Gerät und stellen Sie die seriellen Parameter (Baudrate bis zu 115 Kbit/s, Parität, Datenbits, Stoppbits) in der Host-Anwendung ein.

Empfehlungen

Für eine zuverlässige Kommunikation in industriellen Umgebungen halten Sie die USB-Kabellängen unter den empfohlenen Grenzen, stellen Sie eine korrekte Verdrahtung der differentiellen Paare sicher und überprüfen Sie die DIP-Schaltereinstellungen für Leitungsabschluss und Echo-Steuerung. Nutzen Sie die integrierten Überspannungs- und ESD-Schutzfunktionen, um das Risiko in elektrisch gestörten Installationen zu verringern.
