Serial RS-485 Konverterplatine Exsys EX-13102 USB auf 1S mit FTDI-Chipsatz

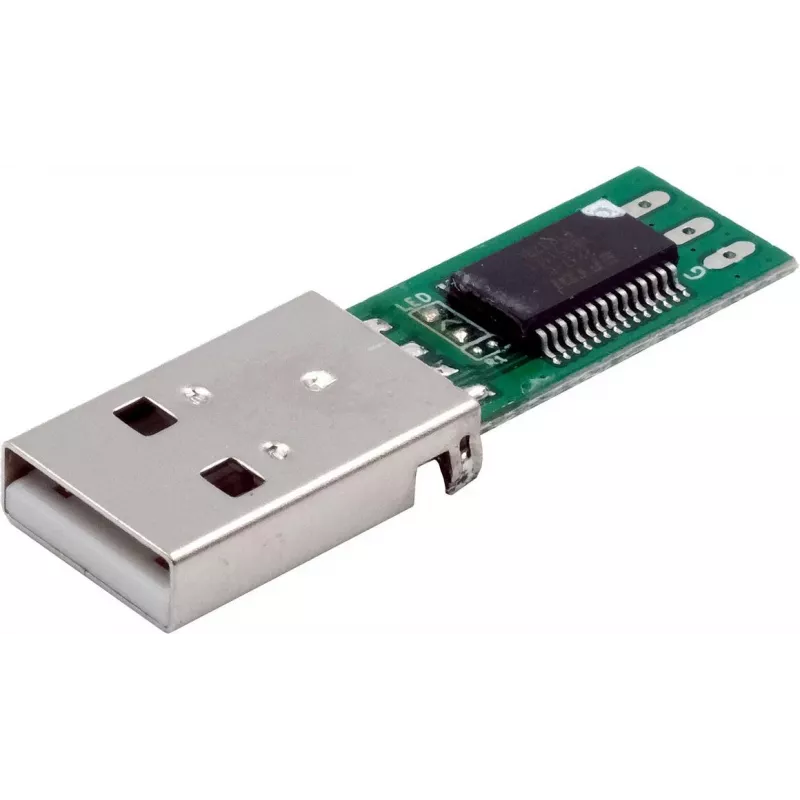

Die Exsys EX-13102 ist eine kompakte USB-auf-1S Serial RS-485 Konverterplatine, die auf einem FTDI-Chipsatz basiert. Sie bietet eine USB-Schnittstelle zum Anschluss einer einzelnen differentiellen RS-485-Datenleitung an einen PC oder eingebetteten Host. Die Platine ist für die Integration in Prototypen, Steuerungsgeräte und Diagnoseaufbauten konzipiert, bei denen eine einzelne RS-485-Verbindung benötigt wird, und bietet zuverlässige serielle USB-Kommunikation mit Standardtreibern, die von gängigen Betriebssystemen unterstützt werden.

Vorteile

Die Konverterplatine verwendet einen FTDI-Chipsatz, der eine breite Treiberunterstützung und stabile Datenübertragung gewährleistet. Ihr kompaktes, offenes Platinenformat vereinfacht die Integration in Gehäuse oder Testvorrichtungen. Mit einem einzelnen RS-485-Kanal reduziert die Platine die Komplexität für Punkt-zu-Punkt- oder einfache Mehrpunktnetzwerke und eignet sich für serielle Kommunikation in der Industrie mit niedrigen bis mittleren Geschwindigkeiten. Die USB-Schnittstelle liefert Strom und Daten über eine einzige Verbindung, was den Verkabelungsaufwand reduziert.

Geeignet für

• Anschluss von RS-485-Sensoren und -Aktoren an einen PC zur Konfiguration oder Überwachung
• Programmierung und Firmware-Updates von Geräten mit RS-485-Schnittstellen
• Diagnosetests und Datenprotokollierung in Labor- oder Werkstattumgebungen
• Integration in Prototypen, Schaltschränke oder kundenspezifische Geräte mit einer einzelnen RS-485-Leitung

Technische Daten

• Schnittstelle: USB (Host) zu einkanaligem differentiellem seriellem RS-485
• Chipsatz: FTDI-basierter USB-zu-Seriell-Controller
• Formfaktor: kompakte Konverterplatine, geeignet für Integration
• Stromversorgung: USB-gespeist (keine separate Stromversorgung für den Konverter selbst erforderlich)
• Signalpegel: branchenübliche differentielle RS-485-Signalisierung
• Unterstützte Betriebssysteme: Treiber für gängige Desktop-Betriebssysteme verfügbar

Verwendung

Verbinden Sie die Platine über ein Standard-USB-Kabel mit einem Host-Computer; der Host erkennt das serielle FTDI-USB-Gerät und installiert oder lädt den entsprechenden Treiber. Verkabeln Sie das differentielle RS-485-A- und B-Paar von der Platine mit dem Zielgerät oder Bus und beachten Sie die korrekte Polarität und die empfohlenen Abschlusspraktiken für RS-485-Leitungen. Wenn mehrere Geräte am selben Bus vorhanden sind, stellen Sie eine eindeutige Adressierung und eine ordnungsgemäße Bustopologie sicher. Verwenden Sie serielle Standard-Terminalsoftware oder benutzerdefinierte Anwendungen, um den vom Konverter bereitgestellten virtuellen COM-Port zu öffnen und Baudrate, Parität und Stoppbits entsprechend dem RS-485-Gerät zu konfigurieren.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb ein Twisted-Pair-Kabel für die RS-485-Verkabelung, schließen Sie die Leitung bei Bedarf an jedem Busende mit einem geeigneten Widerstand ab und halten Sie Kabellängen und Netzwerktopologie innerhalb der RS-485-Spezifikationen. Bei der Integration in ein Gehäuse sorgen Sie für Zugentlastung der USB- und RS-485-Anschlüsse und ermöglichen Sie eine Belüftung, wenn die Platine in beengten Räumen verwendet wird. Überprüfen Sie die Treiberinstallation auf dem Host, bevor Sie sie in automatisierten Systemen einsetzen.
