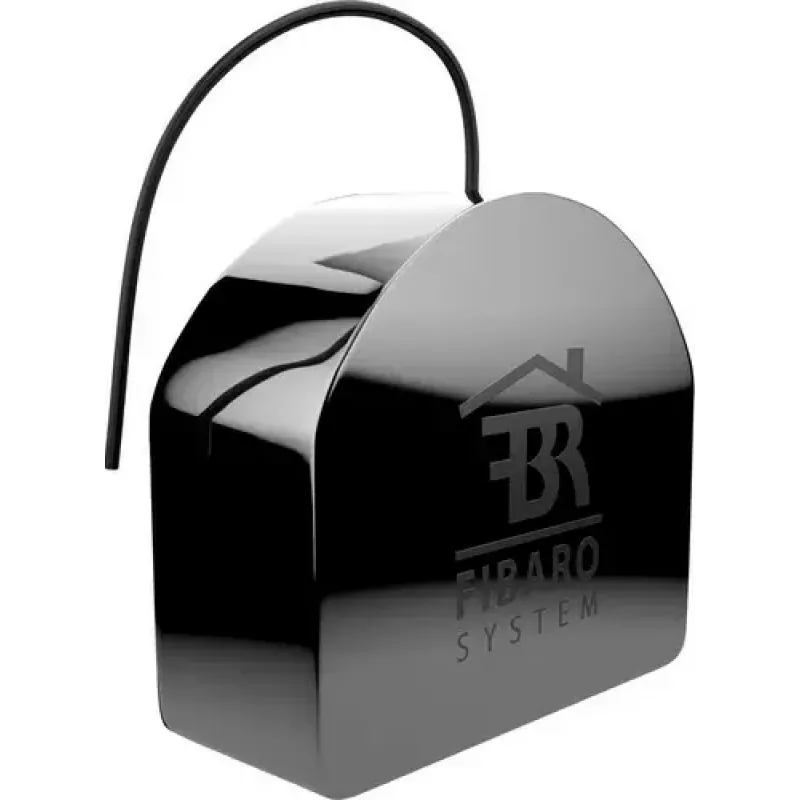

Unterputz-2-Kanal-Relaismodul Fibaro FGS-224 Z-Wave Plus, 100–240V AC, 50/60Hz, max. 9,5A, schwarz

Das Fibaro Double Smart Module FGS-224 ist ein Z-Wave Plus EU kompatibles 2-Kanal-Unterputz-Relaismodul, das zur Integration von Beleuchtung und anderen elektrischen Verbrauchern in Heimautomatisierungssysteme entwickelt wurde. Das kompakte Modul passt hinter Schalter oder in Verteilerdosen und ermöglicht die unabhängige Steuerung von zwei Stromkreisen über das Z-Wave-Netzwerk oder direkt angeschlossene lokale Schalter. Es unterstützt sichere Kommunikation, wiederholt Z-Wave-Signale für eine verbesserte Netzwerkzuverlässigkeit und erfüllt die relevanten EU-Richtlinien.

Vorteile

Das FGS-224 bietet zwei unabhängige Kanäle in einem kompakten Gehäuse und ermöglicht die Steuerung von zwei Geräten oder Stromkreisen über ein einziges Modul. Es unterstützt ohmsche und Glühlampenlasten, bietet sichere Z-Wave-Kommunikation (S0 und S2 Authenticated) und fungiert als Signalverstärker zur Erweiterung der Netzwerkreichweite. Die Installation hinter Schaltern oder in Gerätegehäusen ist dank seiner geringen Abmessungen möglich, und es kann sowohl fernbedient über Z-Wave als auch lokal über angeschlossene Tasten gesteuert werden.

Geeignet für

• Integration von zwei Beleuchtungskreisen in ein Z-Wave-basiertes Heimautomatisierungssystem
• Fern- und lokale Schaltung von elektrischen Geräten wie Lampen oder kleinen Haushaltsgeräten, die mit ohmschen/Glühlampenlasten kompatibel sind
• Installation hinter Wandschaltern oder in Verteilerdosen mit begrenztem Platz

Technische Daten

• Modell: Fibaro FGS-224 (Double Smart Module)
• Protokoll: Z-Wave (500er-Serie-Chip), EU-Frequenzen 868,0–868,6 MHz und 869,7–870,0 MHz
• Max. Sendeleistung: +5 dBm; Reichweite: bis zu 50 m im Freien, bis zu 40 m in Innenräumen
• Kanäle: 2 unabhängige Relaiskanäle; Double Smart Module (FGS-224): 6 A pro Kanal, insgesamt 9,5 A
• Kompatible Lasten: ohmsch oder Glühlampen
• Stromversorgung: 100–240 V AC
• Empfohlener Leitungsquerschnitt: 0,2–2,0 mm²; maximale Leitungslänge: 3 m
• Betriebsbedingungen: 0–35 °C, Luftfeuchtigkeit 0–95 %
• Abmessungen (H×B×T): 42,5 × 38,25 × 20,3 mm
• Nettogewicht: 0,03 kg; Bruttogewicht: 0,06 kg; Menge pro Packung: 1 Stk.
• Sicherheit/Normen: Automatische elektrische Steuerung für Haushaltsgeräte, Betriebsart Typ 1.B Aktion, Verschmutzungsgrad 2, Softwareklasse A; Konformität mit EU-Richtlinien 2011/65/EU, 2015/863, 2014/53/EU
• Garantie: 24 Monate

Verwendung

Installieren Sie das Double Smart Module in einer Verteilerdose oder hinter einem Wandschalter gemäß den örtlichen Elektrovorschriften und stellen Sie sicher, dass die Stromversorgung vor der Verkabelung unterbrochen ist. Schließen Sie die Versorgungs- und Lastkabel gemäß dem vom Hersteller bereitgestellten Installationsplan an, verwenden Sie den empfohlenen Leitungsquerschnitt (0,2–2,0 mm²) und halten Sie die Kabellängen nach Möglichkeit innerhalb von 3 m. Binden Sie das Gerät über Ihren Controller in ein Z-Wave-Netzwerk ein, um die Fernsteuerung zu aktivieren und die Kanäle nach Bedarf zu konfigurieren. Das Modul kann auch über physische Tasten, die an seine Eingänge angeschlossen sind, für die lokale Steuerung bedient werden.

Empfehlungen

Verwenden Sie das FGS-224 mit Z-Wave Plus-zertifizierten Controllern und Geräten für volle Kompatibilität. Beachten Sie für einen zuverlässigen Betrieb die angegebenen Stromgrenzen (6 A pro Kanal, insgesamt 9,5 A), vermeiden Sie induktive Lasten, falls nicht unterstützt, und befolgen Sie die Installationsanweisungen und örtlichen Elektrovorschriften. Platzieren Sie das Modul dort, wo die Funkreichweite ausreicht, oder verlassen Sie sich auf Mesh-Verstärker, um eine stabile Z-Wave-Kommunikation sicherzustellen.
