Unmanaged Switch PLANET IP30 Ind 8-P 10/100/1000T

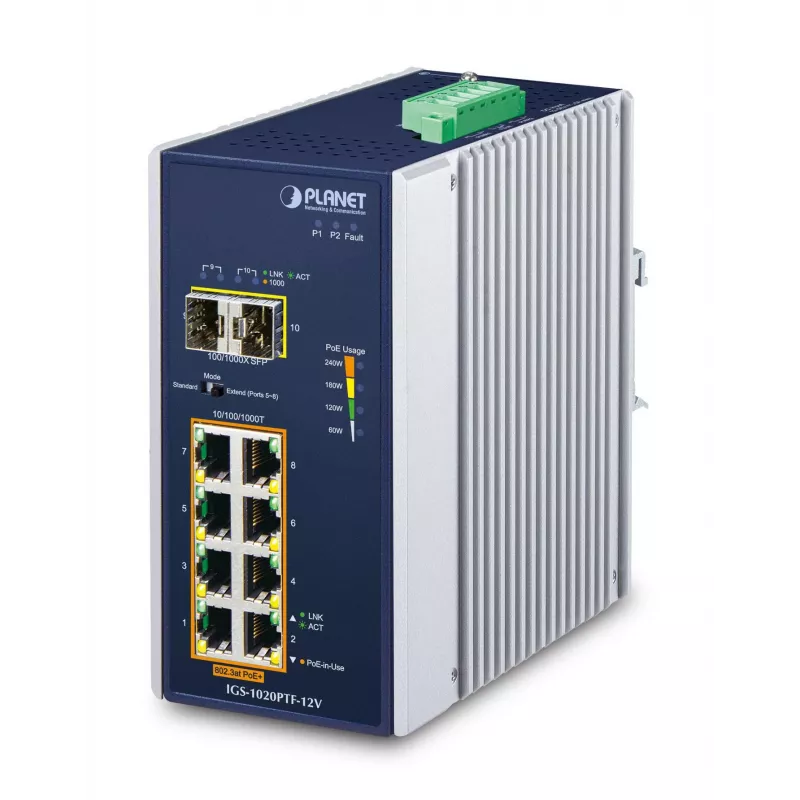

Der PLANET IGS-1020PTF-12V ist ein industrietauglicher, unmanaged Gigabit-Ethernet-PoE+-Switch mit acht 10/100/1000BASE-T-Ports und zwei 100/1000BASE-X-SFP-Glasfaser-Uplink-Steckplätzen. In einem IP30-Aluminiumgehäuse untergebracht und mit einem weiten DC-Eingangsspannungsbereich (12–56 V) sowie redundanter Stromversorgungsfähigkeit ausgestattet, bietet der Switch ein PoE-Gesamtbudget von bis zu 240 W, arbeitet bei Temperaturen von -40 bis 75 °C und ist für die Montage auf DIN-Schiene oder an der Wand in rauen Umgebungen konzipiert.

Vorteile

Dieser Switch liefert volle IEEE 802.3at PoE+-Leistung über acht Gigabit-Kupferports und bietet gleichzeitig zwei SFP-Steckplätze für flexible Glasfaser-Uplinks und Langstreckenerweiterung. Sein weiter DC-Eingang und der integrierte Spannungswandler (12–56 V auf ~54–56 V) unterstützen gängige industrielle Stromquellen ohne spezielle Netzteile. Das lüfterlose Aluminium-IP30-Gehäuse bietet EMV-Immunität und geräuschlosen Betrieb, und integrierte ESD- und Überspannungsschutzfunktionen verbessern die Stabilität in rauen Einsatzumgebungen. Eine LED-Leiste an der Frontplatte zeigt die schrittweise PoE-Leistungsnutzung an (60 / 120 / 180 / 240 W) für eine einfache Überwachung.

Geeignet für

• IP-Kamerasysteme und Überwachungs-PoE-Installationen
• Verkehrssteuerungsschränke und Transportnetzwerke
• Fabrikautomatisierung und industrielle Steuerungsnetzwerke
• Langstrecken-Uplink-Anforderungen mit SFP-Glasfasermodulen

Technische Daten

• Modell: IGS-1020PTF-12V (PLANET)
• Ports: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE-Standard: IEEE 802.3at (PoE+), abwärtskompatibel mit IEEE 802.3af
• PoE-Gesamtbudget: bis zu 240 W
• Switch-Kapazität: 20 Gbit/s
• MAC-Tabelle: 8000 Einträge
• Eingangsspannung: 12–56 V DC (interner Spannungswandler auf ~54–56 V DC)
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP30-Aluminium, lüfterlos
• Gewicht: 1,164 kg

Verwendung

Montieren Sie den Switch auf einer DIN-Schiene oder befestigen Sie ihn an einer Wand in einem geeigneten industriellen Bereich. Schließen Sie eine oder zwei DC-Stromquellen an die redundanten Stromeingänge gemäß den Verdrahtungsrichtlinien des Herstellers an. Stecken Sie SFP-Transceiver in die Mini-GBIC-Steckplätze, wenn Glasfaser-Uplinks benötigt werden, und wählen Sie Multimode- oder Singlemode-Module je nach erforderlicher Entfernung und Geschwindigkeit. Schließen Sie PoE-betriebene Geräte an die RJ-45-Ports an; wählen Sie über den DIP-Schalter an der Frontplatte den Modus „Standard“ für den normalen Gigabit-PoE+-Betrieb oder den Modus „Extend“, um den 10-Mbit/s-Vollduplex-Betrieb pro Port zu aktivieren und längere UTP-Kabelstrecken (bis zu 250 m) bei reduzierter PoE-Ausgangsleistung pro Port zu unterstützen.

Empfehlungen

Für eine zuverlässige PoE-Versorgung in Industrieumgebungen verwenden Sie geeignete DC-Kabelquerschnitte und stellen Sie doppelte oder Backup-Stromquellen bereit. Wählen Sie SFP-Module, die den Glasfasertyp- und Entfernungsanforderungen entsprechen, und überprüfen Sie die gesamte PoE-Last, um eine Überschreitung des 240-W-Budgets zu vermeiden.
