Unmanaged Switch PLANET IP30 Ind 8-P 10/100/1000T

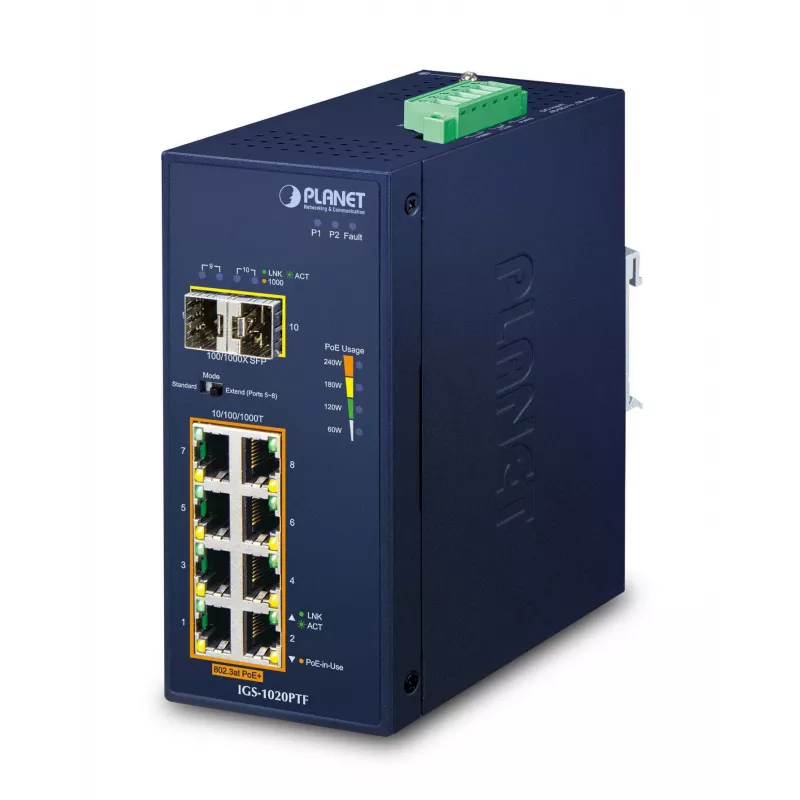

Der PLANET IGS-1020PTF ist ein industrieller, unmanaged Gigabit Ethernet PoE+ Switch in einem IP30-Metallgehäuse. Er bietet acht 10/100/1000BASE-T Ports mit IEEE 802.3at PoE+ und zwei 100/1000BASE-X SFP Glasfaser-Uplink-Schnittstellen. Für raue Umgebungen konzipiert, unterstützt der Switch duale 48–56 V DC Stromeingänge mit Hardware-Failover, ein PoE-Gesamtbudget von bis zu 240 W, eine MAC-Adresstabelle für effizientes Forwarding und Betriebstemperaturen von -40 bis 75 °C.

Vorteile

Das Gerät bietet volle PoE+ Leistung auf acht Gigabit-Kupferports und flexible Glasfaser-Uplinks über zwei SFP-Slots, was Langstreckenverbindungen und flexible Geschwindigkeitsoptionen ermöglicht. Das robuste IP30-Metallgehäuse und das lüfterlose Design gewährleisten Immunität gegenüber elektromagnetischen Störungen und einen leisen Betrieb, während duale Stromeingänge sowie Überspannungs- und ESD-Schutz die Zuverlässigkeit in Industrieinstallationen erhöhen. Eine Front-LED zeigt die Echtzeit-PoE-Leistungsaufnahme zur einfachen Überwachung an.

Geeignet für

• IP-Kamera-Überwachungssysteme in industriellen oder Außen-Schaltschränken
• WLAN-Access-Point-Installationen mit PoE+-Stromversorgung
• Fabrikautomations- und Prozesssteuerungsnetzwerke
• Langstrecken-Uplink-Verbindungen zu Backbone-Switches oder Überwachungszentralen (mittels SFP-Transceivern)

Technische Hauptspezifikationen

• Modell: PLANET IGS-1020PTF (MPN: IGS-1020PTF, EAN: 4711605284943)
• Ports: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE-Standard und Budget: IEEE 802.3at (PoE+), bis zu 240 W gesamt
• DC-Eingangsspannung: 48–56 V (duale Stromeingänge mit Hardware-Failover)
• Switching-Kapazität: 20 Gbit/s; MAC-Adresstabelleneinträge: 8000
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP30-Metall, lüfterlos
• Gewicht: 0.879 kg
• Standards: IEEE 802.3/802.3u/802.3ab/802.3z/802.3af/802.3at/802.3az

Bedienung

Montieren Sie den Switch auf einer Hutschiene, an der Wand oder mit Seitenbügel in einem geeigneten Gehäuse, verbinden Sie die beiden DC-Stromeingänge mit einer 48–56 V DC Stromquelle für Redundanz und setzen Sie bei Bedarf SFP-Transceiver in die Mini-GBIC-Slots für Glasfaser-Uplinks ein. Verbinden Sie PoE-fähige Geräte wie IP-Kameras oder Access Points mit den RJ-45-Ports; wählen Sie über den integrierten DIP-Schalter den gewünschten Betriebsmodus (Standard oder Erweitert). Im Standardmodus arbeiten die Ports als normale Gigabit-PoE+-Ports; im erweiterten Modus laufen die Ports mit 10 Mbit/s Vollduplex und können 20–25 W PoE über Entfernungen von bis zu 250 m auf UTP-Kabeln liefern.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb verwenden Sie geregelte duale DC-Stromquellen mit 48–56 V, stimmen Sie die SFP-Transceiver auf den Fasertyp und die Entfernungsanforderungen ab und beachten Sie das PoE-Gesamtbudget, wenn Sie mehrere stromversorgte Geräte anschließen. Nutzen Sie die PoE-Leistungsaufnahme-LEDs zur Überwachung des Verbrauchs und vermeiden Sie eine Überlastung des Switches.
