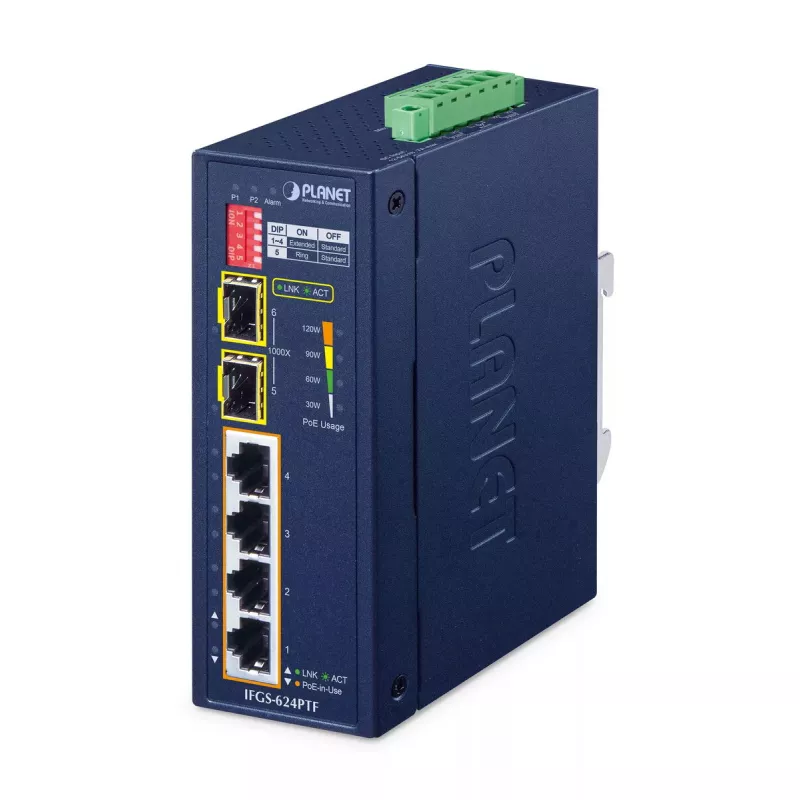

Unmanaged Switch PLANET IFGS-624PTF 4 Ports Fast Ethernet PoE

Der PLANET IFGS-624PTF ist ein unmanaged industrieller Fast Ethernet PoE+ Switch mit vier 10/100BASE-TX PoE+ Ports und zwei 1000BASE-X SFP Glasfaser-Uplink-Ports. In einem IP40-Metallgehäuse untergebracht und mit redundanter 12–54V DC Stromeingang ausgestattet, liefert er eine Gesamt-PoE-Leistung von bis zu 120 W und arbeitet in einem erweiterten Temperaturbereich von -40 bis 75 °C. Das kompakte, Hutschienen-/Wandmontage-Design und der Plug-and-Play-Betrieb machen ihn ideal für den einfachen Einsatz in rauen oder platzbeschränkten Industrieumgebungen.

Vorteile

Der IFGS-624PTF bietet volle 802.3at PoE+ Unterstützung auf vier Fast Ethernet Ports mit einem Gesamtleistungsbudget von bis zu 120 W, duale SFP-Uplinks für Gigabit-Glasfaserverbindungen über große Entfernungen und eine superschnelle Ringwiederherstellung für Fehlertoleranz. Er umfasst einen breiten 12–54V DC Eingang mit Power-Boost-Fähigkeit, duale Stromeingänge für Redundanz, robusten ESD- und Überspannungsschutz sowie klare PoE-Verbrauchs-LEDs für die Echtzeitüberwachung.

Geeignet für

• Industrielle Automatisierungsnetzwerke und PROFINET-Installationen
• Kleine Fabrikflur- oder Maschinenebenen-Ethernet- und PoE-Geräteverbindungen
• Langstrecken-Uplink über Glasfaser zwischen Gebäuden, Schaltschränken oder Verteilungspunkten
• Platzbeschränkte Installationen (Hutschienen- oder Wandmontage)

Wichtige Spezifikationen

• Ports: 4 × 10/100 Mbit/s PoE+ RJ-45, 2 × 1000BASE-X SFP
• PoE: IEEE 802.3at PoE+, Gesamtbudget bis zu 120 W; Extend-Modus unterstützt 25 W pro Port bei 10 Mbit/s bis zu 250 m
• Switching-Kapazität: 4,8 Gbit/s; MAC-Tabelle: 4000 Einträge
• Stromeingang: Dual 12–54V DC mit Power-Boost auf 54V DC
• Betriebstemperatur: -40 bis 75 °C
• Schutz: Ethernet ESD ±6 kV Kontakt/Luft, Stoßstromfestigkeit ±6 kV
• Formfaktor: Hutschienen-/Wandmontage; IP40-Metallgehäuse; Gewicht 0,613 kg

So verwenden Sie ihn

Montieren Sie den IFGS-624PTF auf einer Hutschiene oder befestigen Sie ihn an einer Wand in Ihrem Industriegehäuse. Schließen Sie die beiden Gleichstromquellen an die dualen Stromeingangsklemmen an, um Redundanz und automatisches Failover zu ermöglichen. Verbinden Sie Netzwerkgeräte mit den vier RJ-45 PoE+ Ports und setzen Sie kompatible 1000BASE-X SFP-Transceiver in die SFP-Steckplätze für Glasfaser-Uplinks ein. Standardmäßig arbeitet das Gerät im Standard-PoE-Modus; verwenden Sie die integrierten DIP-Schalter, um den One-Key-Ring-Modus einzustellen oder Ports auf Extend-Modus umzuschalten, wenn eine größere PoE-Entfernung (bis zu 250 m bei 10 Mbit/s) erforderlich ist.

Empfehlungen

Für einen zuverlässigen Betrieb in Industrieumgebungen verwenden Sie geeignete Singlemode- oder Multimode-SFP-Module, die der erforderlichen Glasfaserentfernung entsprechen, stellen Sie duale Gleichstromeingänge für Redundanz bereit und konfigurieren Sie den DIP-Schalter, um One Key Ring für schnelle Wiederherstellung und Extend-Modus nur dann zu aktivieren, wenn Kabelstrecken 100 m überschreiten.
