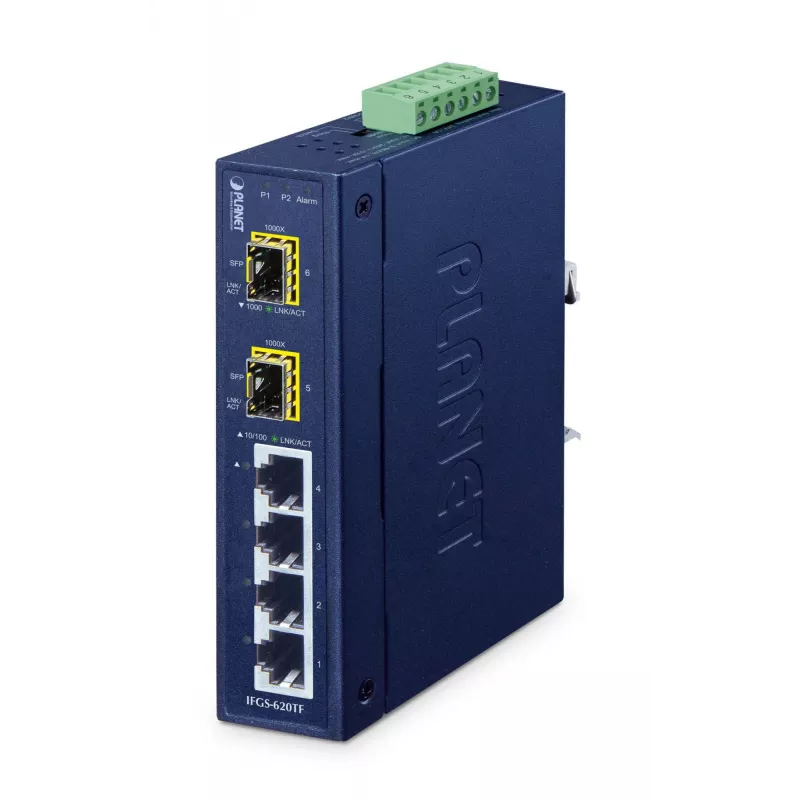

Unmanaged Switch PLANET IFGS-620TF 4 Ports Fast Ethernet 10/100

PLANET IFGS-620TF ist ein kompakter, unmanaged industrieller Ring-Ethernet-Switch mit vier 10/100BASE-TX-Kupferports und zwei 1000BASE-X SFP-Glasfaserports in einem IP30-geschützten, zuverlässigen Gehäuse. Ausgelegt für den Betrieb von -40 bis 75 °C und zur Aufnahme weitbereichsredundanter Stromversorgung (9–48V DC oder 24V AC) bietet der IFGS-620TF eine stabile Datenübertragung über große Entfernungen und kann in beengten oder rauen Umgebungen montiert werden. Der Switch unterstützt Vollduplex-Kommunikation, eine Switching-Kapazität von 4,8 Gbit/s und eine MAC-Adresstabelle mit 4000 Einträgen, wodurch er sich für grundlegende industrielle Vernetzung und IIoT-Installationen eignet.

Vorteile

Der IFGS-620TF bietet schnelle Ringwiederherstellungstechnologie mit einer Wiederherstellungszeit von nur 1 ms in kleinen Ringtopologien, PROFINET-Verkehrspriorisierung für schnellere Zustellung von industriellem Automatisierungsverkehr, duale SFP-Glasfaser-Uplinks zur Erweiterung der Netzwerkreichweite auf bis zu 120 km (mit geeigneten SFP-Modulen) und einen dualen Weitbereichs-Stromeingang für hohe Verfügbarkeit. Energieeffiziente Funktionen (IEEE 802.3az) sowie ESD-/Überspannungsschutz (±6 kV Kontakt/Luft und ±6 kV Überspannungsfestigkeit) erhöhen die Zuverlässigkeit zusätzlich und senken die Betriebskosten.

Geeignet für

• Kleine bis mittlere Industrienetzwerke, die eine redundante Ringtopologie benötigen
• Fabrikautomatisierung und PROFINET-Gerätekonnektivität
• Weitstrecken-Uplink-Verbindungen über SFP-Glasfaser (FTTB/FTTC/FTTH-Szenarien)
• Platzsparende Installationen wie Wandgehäuse oder Schaltschränke

Technische Spezifikationen

• Switch-Typ: Unmanaged
• RJ-45-Ports: 4 x 10/100BASE-TX (Fast Ethernet)
• SFP-Ports: 2 x 1000BASE-X SFP
• Switching-Kapazität: 4,8 Gbit/s
• MAC-Adresstabelle: 4000 Einträge
• Stromeingang: 9–48V DC oder 24V AC (dualer Stromeingang für Redundanz)
• Betriebstemperatur: -40 bis 75 °C
• Schutzart: IP30, ESD ±6 kV Kontakt/Luft, Überspannung ±6 kV
• Standards: IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3az
• Gewicht: 0,43 kg

Verwendung

Installieren Sie den IFGS-620TF auf einer DIN-Schiene oder befestigen Sie ihn an einem Wandgehäuse in Ihrem Kontrollraum oder Schrank. Setzen Sie geeignete 1000BASE-X SFP-Transceiver in die SFP-Steckplätze ein, wenn Weitstreckenverbindungen erforderlich sind. Verbinden Sie Kupfergeräte mit den 10/100BASE-TX RJ-45-Ports. Konfigurieren Sie die Stromversorgung, indem Sie redundante Stromquellen (9–48V DC oder 24V AC) an die dualen Eingänge anschließen, um automatisches Hardware-Failover zu ermöglichen. Der Switch ist unmanaged und arbeitet Plug-and-Play; für Ringredundanz aktivieren Sie die One-Key-Ring-Funktion über den DIP-Schalter gemäß der Dokumentation zur Netzwerktopologie.

Empfehlungen

Verwenden Sie kompatible SFP-Module (Multimode oder Singlemode), die auf den Fasertyp und die Entfernungsanforderungen abgestimmt sind, platzieren Sie den Switch in einem IP30-geschützten Gehäuse, wenn er Staub oder Schmutz ausgesetzt ist, und stellen Sie redundante Stromquellen bereit, um die Betriebszeit zu maximieren. Wenn Sie PROFINET-Geräte integrieren, stellen Sie sicher, dass QoS-empfindlicher Verkehr über den IFGS-620TF geleitet wird, um die PROFINET-Priorisierung zu nutzen.
