Universelles Montageset Telegärtner H02010B0013 Grau

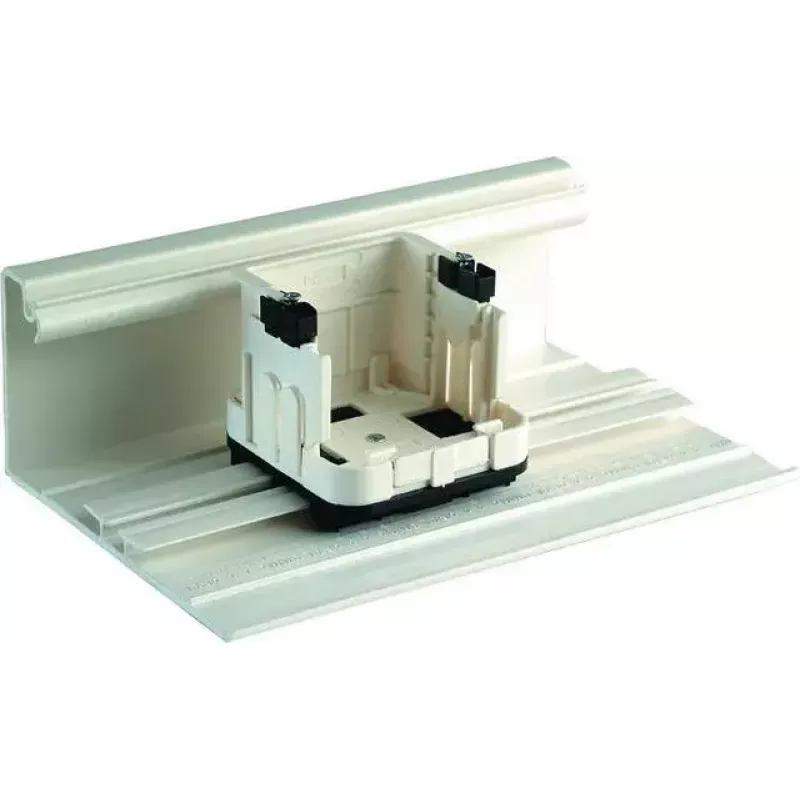

Das universelle Montageset Telegärtner H02010B0013 ist eine graue, dreiseitige Halbschalenlösung zur sicheren Aufnahme von Daten- und Kommunikationsanschlüssen (AMJ/UMJ-Serie) in gängigen Brüstungskanälen und Installationskanälen. Es erlaubt die Einhaltung der erforderlichen Biegeradien für Kupfer- und Glasfaserkabel und kann auf verschiedenen Trägerschienen und Kanalsystemen befestigt werden. Das Set bietet eine kompakte und langlebige Möglichkeit, RJ45- und ISDN-Anschlüsse in Wohn- und Geschäftsgebäuden zu installieren.

Vorteile

Das Montageset ist mit vielen Brüstungskanalherstellern (z. B. Ackermann, Rehau, Tehalit) kompatibel und kann auf C-Schienen, Hutschienen und Kombischienen mit 35 mm Rastermaß aufgeschnappt oder befestigt werden. Die dreiseitige Schale kann so angebracht werden, dass sie die Anschlüsse von Stromkabeln abschirmt, und das Design bietet zuverlässigen mechanischen Halt bei geringem Platzbedarf. Die graue Oberfläche sorgt für eine neutrale Optik, die zu unterschiedlichsten Installationen passt.

Geeignet für

• Einbau von AMJ- und UMJ-Datenanschlüssen in Brüstungskanäle
• Montage von RJ45- und ISDN-S0-Modulen bei beengten Platzverhältnissen
• Nachrüsten von Anschlussdosen in vorhandene Kanalsysteme verschiedener Hersteller

Wichtige Spezifikationen

• Hersteller: Telegärtner
• Modell / MPN: H02010B0013
• Produktfarbe: Grau
• Kompatibel mit: Ackermann, Rehau, Tehalit und ähnlichen Brüstungskanälen
• Befestigung: Befestigbar auf C-Schienen, Hutschienen und Kombischienen (35 mm Rastermaß)
• Design: Dreiseitige Halbschale zum Schutz der Anschlüsse und zur Einhaltung der Biegeradien
• Passende Anschlüsse: AMJ/UMJ-Serie, RJ45 (8P) und ISDN-S0-Module

Anwendung

Setzen Sie das Halbschalen-Montageset in den ausgewählten Brüstungskanal oder auf die kompatible Schiene. Positionieren Sie den Datenanschluss (AMJ/UMJ-Modul) so in der Halbschale, dass Kabeleinführung und Biegeradien eingehalten werden. Ist eine elektromagnetische Trennung von Stromkabeln erforderlich, schieben Sie die dreiseitige Schale zur Abschirmung in Position. Befestigen Sie das Montageset mit geeigneten Clips oder Schrauben, die mit dem Kanalhersteller und dem Schienentyp kompatibel sind.

Empfehlungen

Stellen Sie sicher, dass die Kabel innerhalb des Montagesets ihren Mindestbiegeradius einhalten, und überprüfen Sie vor der endgültigen Installation die mechanische Kompatibilität mit dem gewünschten Kanalsystem. Verwenden Sie das Montageset nur mit AMJ/UMJ-Anschlüssen, die für RJ45 oder ISDN spezifiziert sind, um Fehlanpassungen zu vermeiden.
