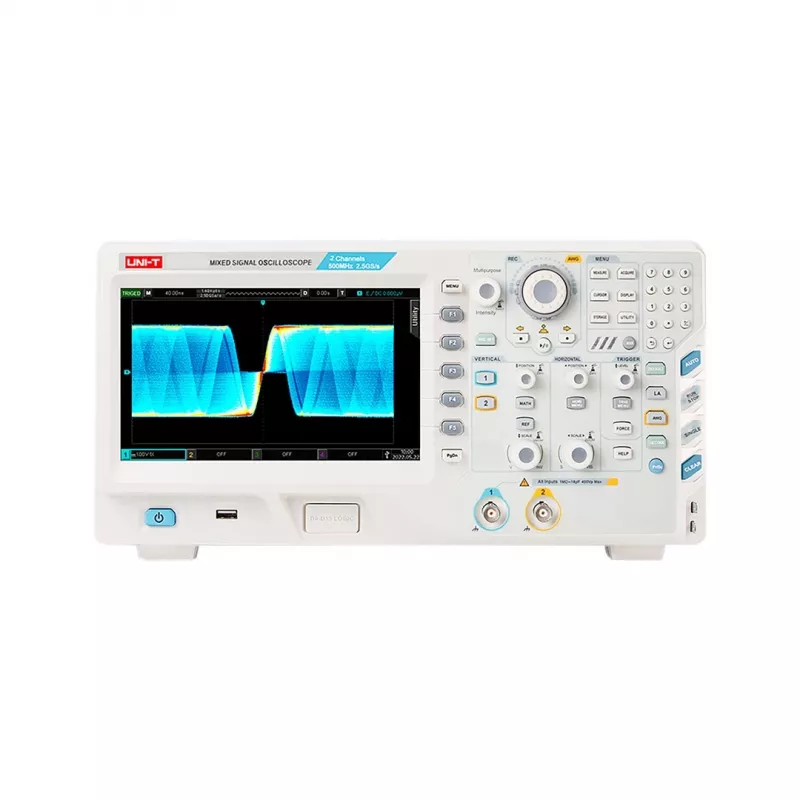

UNI-T UPO3352E Oszilloskop 350 MHz 2-Kanal 2.5 GSa/s

Das UNI-T UPO3352E ist ein leistungsstarkes digitales Oszilloskop mit 350 MHz Bandbreite und 2 analogen Kanälen. Mit einer Echtzeit-Abtastrate von 2,5 GSa/s (Einzelkanal) und einer tiefen Speichertiefe von 250 Mpts erfasst es detaillierte Wellenformen für fortgeschrittene Analysen. Das 8-Zoll-TFT-LCD-Display mit 800x600 Auflösung sorgt für eine klare Darstellung. Ideal für professionelle Ingenieure und Techniker in F&E, Bildung und Service.

Vorteile

Hohe Bandbreite und Abtastrate ermöglichen präzise Messungen schneller Signale. Große Speichertiefe erlaubt Langzeitaufnahmen. Umfangreiche Trigger- und Decodierungsoptionen vereinfachen die Analyse serieller Busse. Robuste Konnektivität mit USB- und LAN-Schnittstellen.

Geeignet für

• Entwicklung und Debugging eingebetteter Systeme
• Analyse der Leistungselektronik
• Testen von Automobilelektronik
• Bildungslabore

Wichtige Spezifikationen

• Bandbreite: 350 MHz
• Analoge Kanäle: 2
• Echtzeit-Abtastrate: 2,5 GSa/s (Einzelkanal), 1,25 GSa/s (Dualkanal)
• Speichertiefe: 250 Mpts (Einzelkanal), 125 Mpts (Dualkanal)
• Wellenformerfassungsrate: 1.000.000 wfms/s (segmentierte Erfassung)
• Display: 8-Zoll-TFT-LCD, 800x600 Pixel
• Vertikale Auflösung: 8 Bit
• Vertikale Empfindlichkeit: 1 mV/Div bis 20 V/Div
• Zeitbasisbereich: 1 ns/Div bis 1000 s/Div
• Eingangsimpedanz: 1 MΩ ±1 % || 18 pF ±3 pF
• Anstiegszeit: <1,1 ns
• Triggertypen: Flanke, Puls, Runt, Fenster, N-te Flanke, Verzögerung, Timeout, Setup/Hold, Flanke, Video, Code, Dauer, Sequenz
• Schnittstellen: USB Host, USB Device, LAN, AUX Out
• Messfunktionen: 34 automatische Messungen
• Serielle Busdecodierung: RS232/UART, I2C, SPI, CAN, LIN
• Stromversorgung: 100-240 V AC RMS, 50/60 Hz

Empfehlungen

Für eine umfassende Signalanalyse mit kompatiblen Tastköpfen und Zubehör kombinieren. Stellen Sie eine ordnungsgemäße Kalibrierung für genaue Messungen sicher.
