Tür-/Fenstersensor ABB GHQ3201972R0001 kabelgebunden weiß, Magnetschloss, 20×100×60 mm

Der kabelgebundene Tür-/Fenstersensor ABB GHQ3201972R0001 in Weiß ist ein magnetischer Kontaktsensor zur Überwachung des Öffnungs-/Schließzustands von Türen und Fenstern. Das kompakte Modul (20×100×60 mm) wird per Kabel an Alarmzentralen oder Gebäudeautomationssysteme angeschlossen und umfasst den Magneten und Reed-Kontakt, die für die grundlegende Einbruchserkennung oder Zustandsüberwachung erforderlich sind.

Vorteile

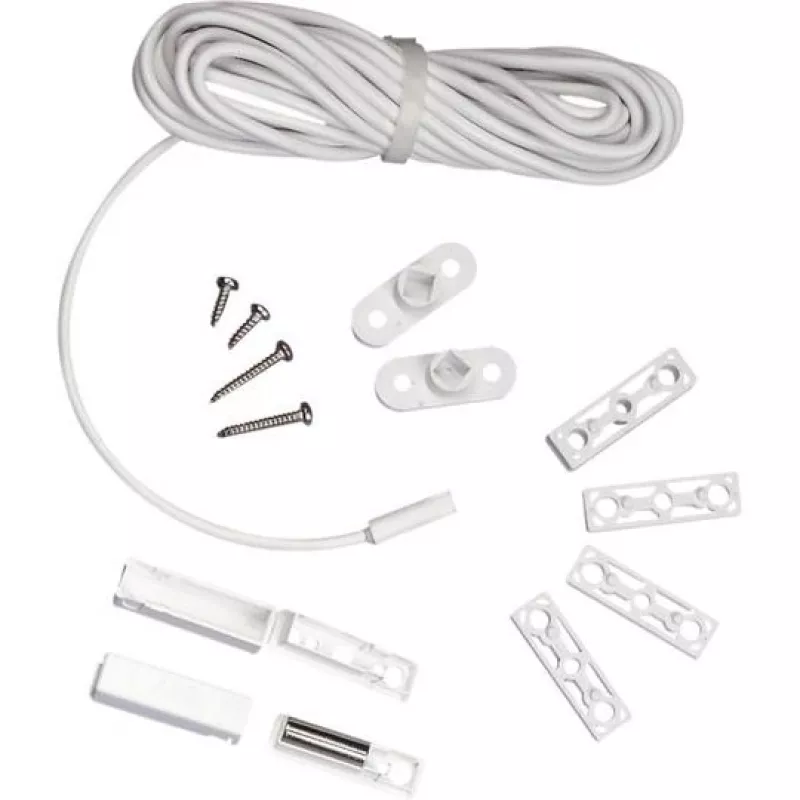

Das Set enthält einen Magneten und einen Reed-Kontakt mit einem 4,0 m langen LIYY 4 x 0,14 mm² Anschlusskabel, zwei Gehäuse, zwei Distanzplatten, zwei Flansche und vier antimagnetische Befestigungsschrauben für eine sichere Montage. Die kabelgebundene Konnektivität gewährleistet eine zuverlässige Signalübertragung ohne Batterien, während das schlanke weiße Gehäuse eine unauffällige Installation an den meisten Tür- und Fensterrahmen ermöglicht.

Geeignet für

• Perimetersicherung an Türen und Fenstern
• Integration mit Alarmzentralen
• Zustandsüberwachung in Gebäudeautomationssystemen
• Nachrüst- und Neuinstallationsprojekte, die einen kabelgebundenen Magnetkontakt benötigen

Wichtige Spezifikationen

• Marke: ABB
• Modell / MPN: GHQ3201972R0001
• EAN: 4016779506601
• Typ: Kabelgebundener magnetischer Tür-/Fenstersensor (Reed-Kontakt)
• Abmessungen: 20 × 100 × 60 mm (B × T × H)
• Kabel: LIYY 4 x 0,14 mm², Länge 4,0 m
• Farbe: Weiß

Anwendung

Montieren Sie das Sensorgehäuse und den Magneten an Tür und Rahmen (bzw. Fenster und Rahmen) so, dass der Magnet im geschlossenen Zustand mit dem Reed-Kontakt ausgerichtet ist. Verwenden Sie bei Bedarf die mitgelieferten Distanzplatten und Flansche, um die richtige Ausrichtung und den korrekten Abstand zu erreichen. Schließen Sie das Sensorkabel gemäß dem Verdrahtungsplan des Alarmzentralenherstellers an die Alarmzentrale oder den Automatisierungseingang an und konfigurieren Sie den Eingang als Magnet-/Kontaktsensor. Testen Sie die Funktion, indem Sie die Tür oder das Fenster öffnen und schließen, um zu bestätigen, dass die Zentrale den geöffneten und geschlossenen Zustand registriert.

Empfehlungen

Installieren Sie den Sensor auf einer sauberen, trockenen Oberfläche und verwenden Sie die mitgelieferten antimagnetischen Befestigungsschrauben. Vermeiden Sie es, das Kabel in der Nähe starker elektromagnetischer Quellen zu verlegen. Überprüfen Sie nach der Installation die Ausrichtung und sichere Befestigung und führen Sie einen Funktionstest mit Ihrer Steuerzentrale durch.
