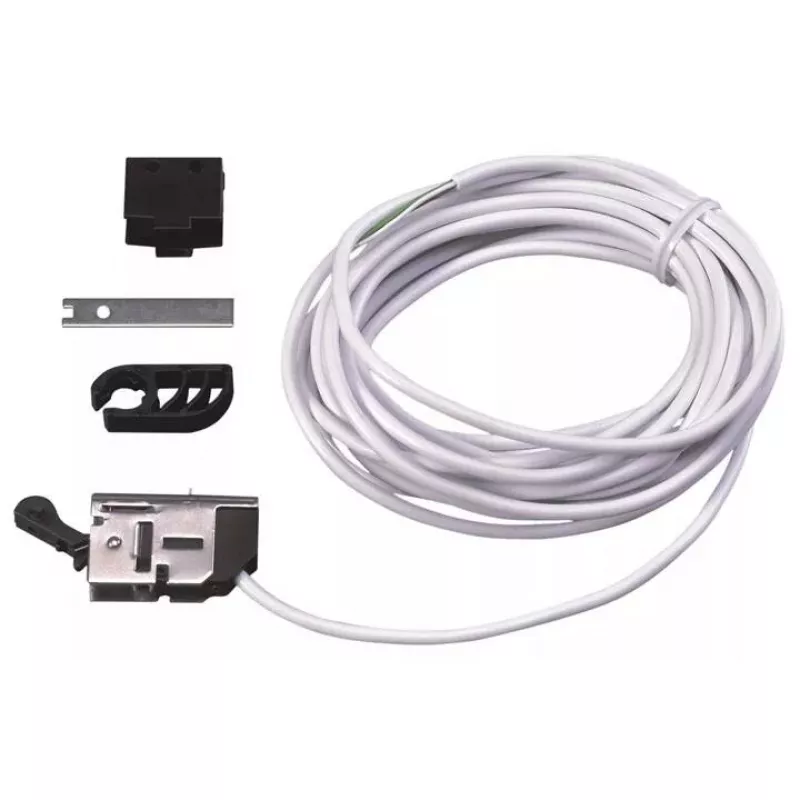

Tür-/Fensterkontakt ABB WRK/W kabelgebunden, schwarz/weiß, CE-zertifiziert, Verpackung 20×80×80 mm

Der kabelgebundene Tür-/Fensterkontakt ABB WRK/W dient zur Überwachung des Öffnungs-/Schließzustands von Türen und Fenstern in kabelgebundenen Alarm-, Zutrittskontroll- und Gebäudeautomationssystemen. Der Sensor ist in Schwarz oder Weiß erhältlich und CE-zertifiziert. Seine kompakten Verpackungsmaße (20×80×80 mm) und die Lieferung als Einzeleinheit machen ihn geeignet für die Integration in Schließbleche und Schließüberwachungsanwendungen. Das Gerät ist wasserdicht nach IP68 und wird mit einem 2,5 m langen LIYY 3 x 0,14 mm² Anschlusskabel für zuverlässige kabelgebundene Konnektivität geliefert.

Vorteile

Der ABB WRK/W bietet eine zuverlässige, kontinuierliche kabelgebundene Überwachung ohne Abhängigkeit von Batterien oder der Qualität von Funksignalen. Seine Schutzart IP68 gewährleistet einen langfristigen Betrieb in feuchten oder exponierten Umgebungen, während das mitgelieferte 2,5 m lange LIYY-Kabel die Installation und den Anschluss an Steuereinheiten vereinfacht. Die kompakte Bauform ist für die Montage in Schließblechen und die diskrete Anbringung an Türen und Rahmen vorgesehen und unterstützt die präzise Erkennung des Schließzustands für Sicherheits- und Automationssysteme.

Geeignet für

• Integration mit kabelgebundenen Alarmzentralen zur Überwachung des Tür-/Fensterstatus
• Schließüberwachung in Zutrittskontrollsystemen (Montage im Schließblech)
• Gebäudeautomationssysteme, die kabelgebundene Kontakteingänge benötigen
• Innen- und Außenbereiche, in denen IP68-Schutz erforderlich ist

Technische Daten

• Konnektivität: kabelgebundener Kontaktsensor mit 2,5 m Anschlusskabel (LIYY 3 x 0,14 mm²)
• Farboptionen: Schwarz oder Weiß
• Schutzart: IP68 (wasserdicht)
• Anwendung: ausgelegt für Schließblech- und Schließüberwachung an Türen
• Verpackungsmaße: 20 × 80 × 80 mm (Einzeleinheit)

Verwendung

Montieren Sie den Sensor im Schließblech oder an Tür/Rahmen so, dass der Kontakt schließt, wenn sich die Tür in der gewünschten Position befindet. Führen Sie das 2,5 m lange LIYY 3 x 0,14 mm² Kabel zur Steuereinheit oder zum Alarmingang und stellen Sie die erforderlichen kabelgebundenen Verbindungen gemäß dem Schaltplan des Systems her. Stellen Sie sicher, dass die Ausrichtung und der Abstand des Sensors mit dem entsprechenden Magneten oder Kontaktgegenstück übereinstimmen, um eine zuverlässige Öffnungs-/Schließerkennung zu gewährleisten. Testen Sie nach der Installation die Sensorfunktion von der Steuereinheit aus, um die korrekte Statusmeldung zu bestätigen.

Empfehlungen

Für eine dauerhafte Leistung installieren Sie den Sensor an einer Stelle, an der mechanische Belastungen und direkte Stöße minimiert sind, und schützen Sie die Kabelführungen trotz der IP68-Einstufung vor scharfen Kanten und eindringender Feuchtigkeit. Verwenden Sie geeignete Kabelverschraubungen oder Leerrohre, wo das Kabel in Gehäuse eintritt. Überprüfen Sie die Kompatibilität mit dem Eingangstyp der vorgesehenen Steuereinheit und führen Sie im Rahmen der routinemäßigen Wartung regelmäßige Funktionsprüfungen durch.
