Trägerplatte Icy Dock MB508SP-B

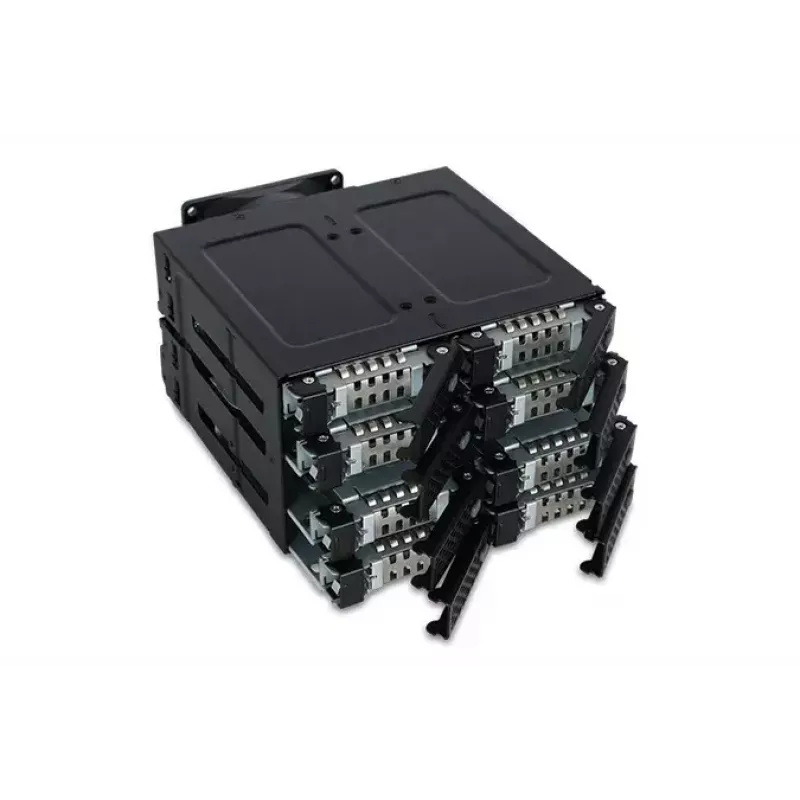

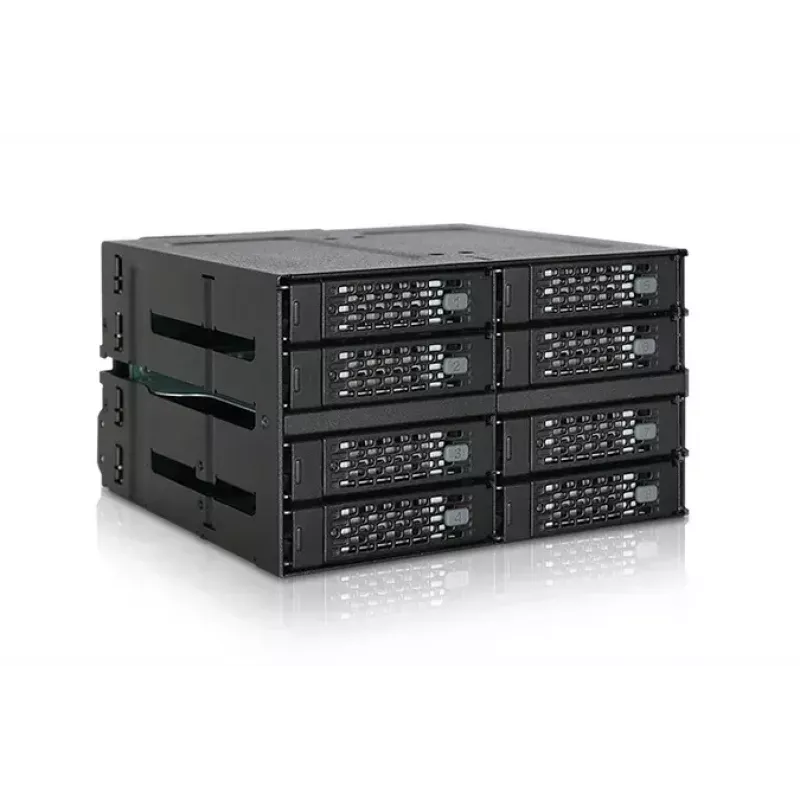

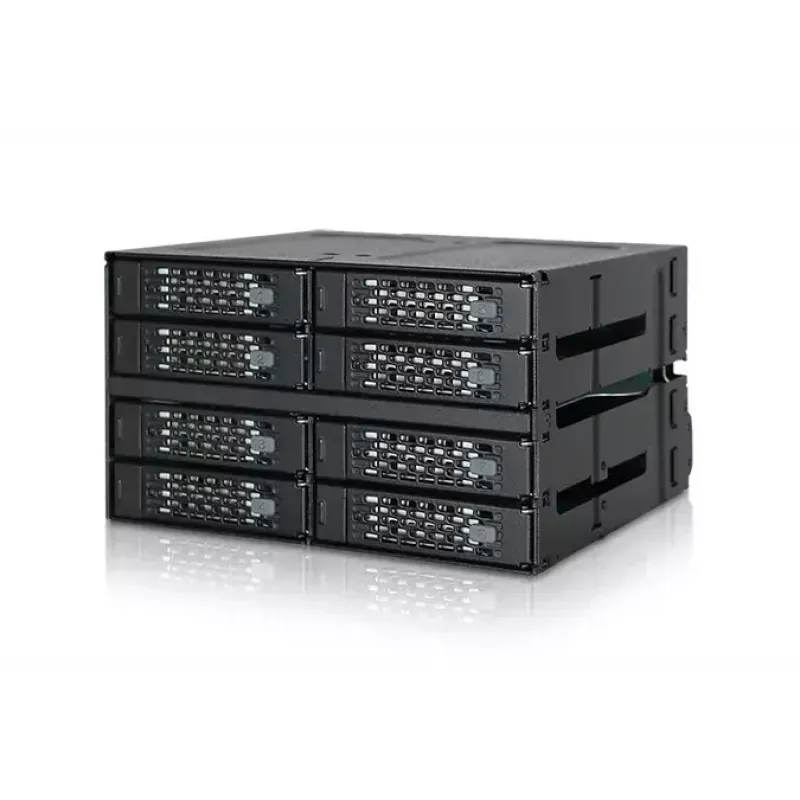

Die ICY DOCK ToughArmor MB508SP-B ist ein 8-fach-2,5-Zoll-Laufwerkskäfig, der in zwei 5,25-Zoll-Einbauschächte passt und 2,5-Zoll-SAS/SATA-HDDs und -SSDs mit Höhen von 5 mm bis 15 mm unterstützt. Sie besteht vollständig aus Metall, ist mit einem benutzerdefinierbaren 80-mm-Kühlungslüfter ausgestattet und wurde für unternehmenskritische Speicherumgebungen mit hoher Dichte entwickelt, die einen zuverlässigen, hot-swap-fähigen Zugriff auf hochkapazitive und Enterprise-Laufwerke erfordern. Die Konnektivität erfolgt über zwei Mini-SAS HD (SFF-8643)-Anschlüsse, die alle acht Laufwerke ansteuern, was Kabelgewirr reduziert und die Signalintegrität im Vergleich zu mehreren einzelnen SATA-Verbindungen verbessert.

Vorteile

Die MB508SP-B bietet eine Speicherung mit hoher Dichte, indem sie acht vollformatige 2,5-Zoll-Laufwerke in zwei 5,25-Zoll-Schächten unterbringt und gleichzeitig die vollständige Unterstützung für 15-mm-Enterprise-SAS- und hochkapazitive SATA-Laufwerke beibehält. Das Gehäuse und die Einschübe aus Vollmetall erfüllen die Anforderungen an eine robuste Entflammbarkeit für Industrie- und Medizinumgebungen, und die EZ-Slide-Mini-Einschübe sind hot-swap-fähig, wobei die internen Anschlüsse für bis zu 10.000 Zyklen ausgelegt sind. Zwei Mini-SAS HD-Anschlüsse vereinfachen die Verkabelung und verbessern die EMV-Beständigkeit, und der einstellbare 80-mm-Lüfter mit austauschbarer Option bietet eine aktive Kühlung, um das Risiko einer Überhitzung zu reduzieren.

Geeignet für

• Small-Form-Faktor-Server und Workstations, die eine dichte 2,5-Zoll-Speicherung erfordern
• Enterprise-Archivierungs- und Backup-Systeme, die 15-mm-SAS-Laufwerke verwenden
• Industrielle, medizinische und militärische Systeme, die robuste Laufwerksgehäuse benötigen
• Systeme, die einen Hot-Swap-Laufwerksaustausch und schnelle Wartung erfordern

Wichtige Spezifikationen

• Laufwerksschächte: 8 x 2,5 Zoll (unterstützt 5–15 mm Höhe)
• Installation: Passt in 2 x 5,25-Zoll-Einbauschächte
• Host-Schnittstelle: 2 x Mini-SAS HD (SFF-8643)-Anschlüsse (verbindet alle 8 Laufwerke)
• Material: Gehäuse und Einschübe aus Vollmetall

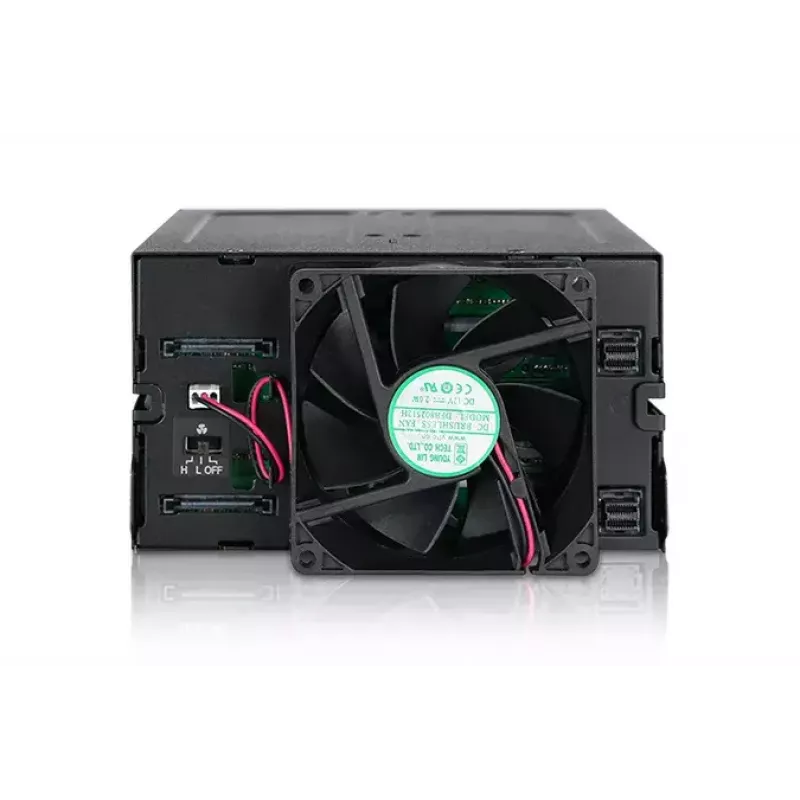

• Kühlung: 80-mm-benutzerdefinierbarer Lüfter (hoch/niedrig/aus), Lüfter ist austauschbar

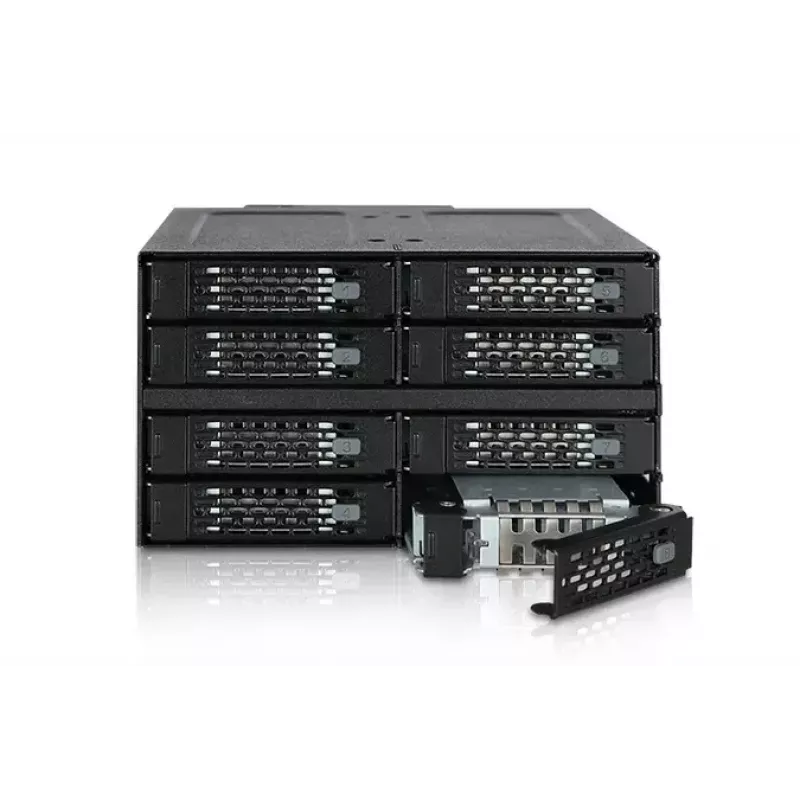

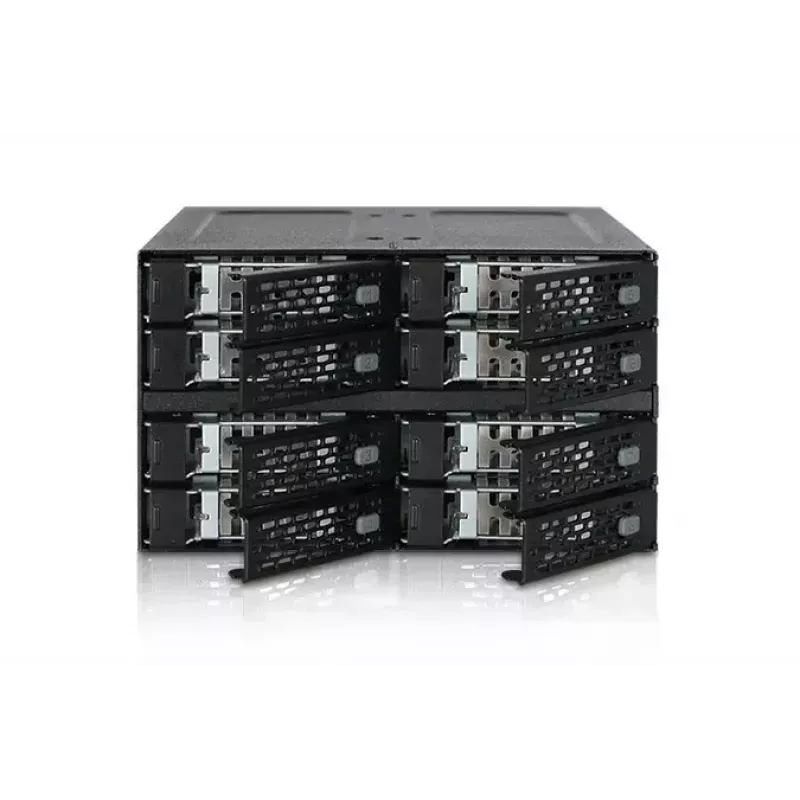

• Hot-Swap: EZ-Slide-Einschübe; interne SAS/SATA-Anschlüsse für bis zu 10.000 Zyklen ausgelegt

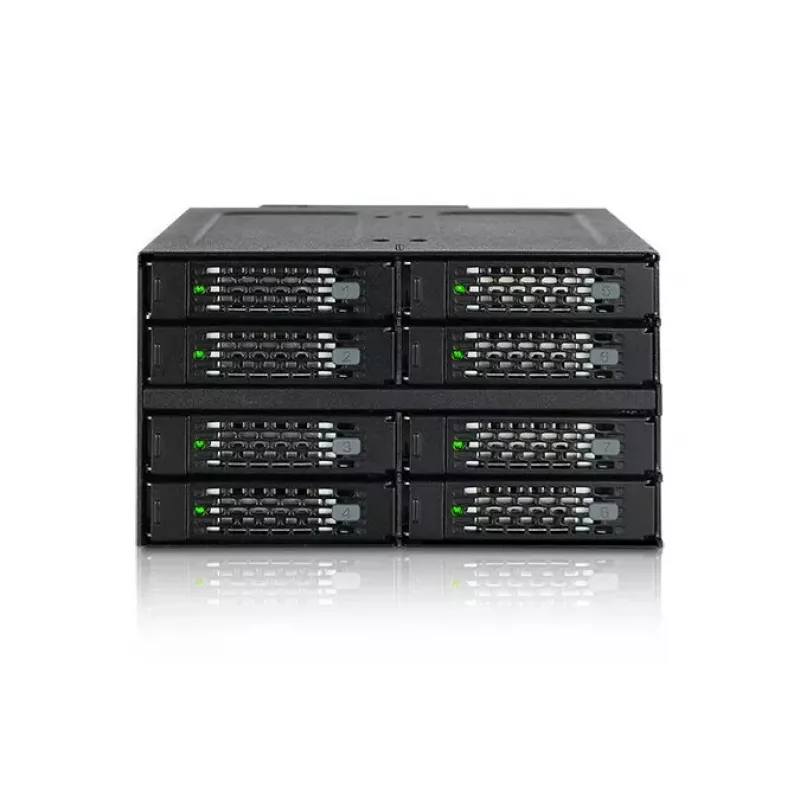

• LED: Einzelne Laufwerksaktivitätsanzeigen und nummerierte ID-Etiketten

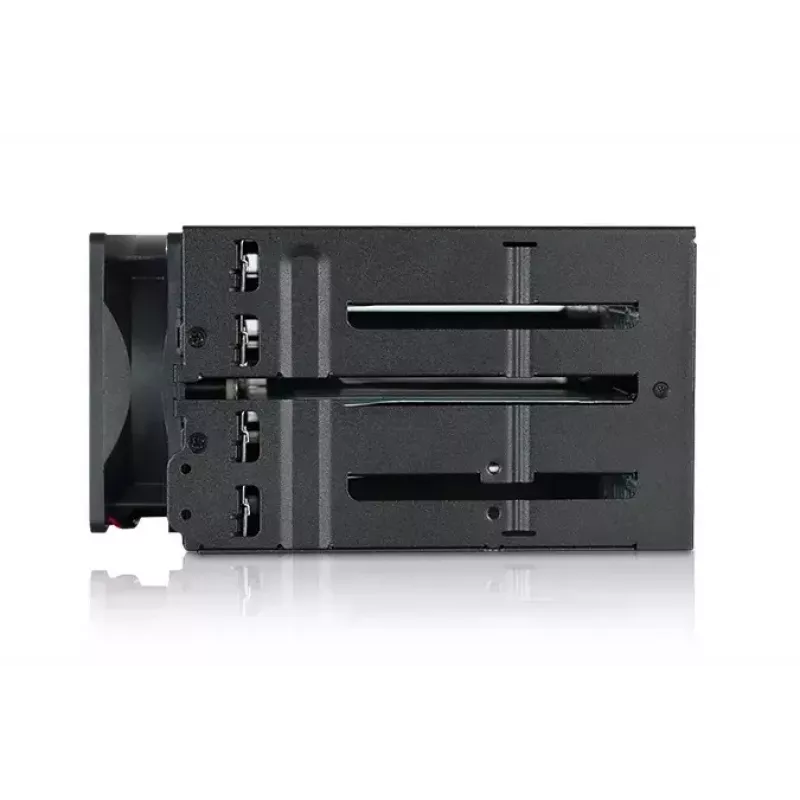

• Abmessungen (Herstellerangaben): Breite 157,9 mm, Tiefe 146 mm, Höhe 84 mm
• Gewicht: ca. 1,46–1,79 kg (Hersteller-/Produktdaten)
• Farbe: Schwarz

Verwendung

Installieren Sie die MB508SP-B in zwei benachbarten 5,25-Zoll-Frontschächten Ihres Gehäuses und befestigen Sie sie gemäß den Anweisungen Ihres Gehäuseherstellers. Schieben Sie jede 2,5-Zoll-HDD oder -SSD in die EZ-Slide-Mini-Einschübe und verriegeln Sie den Einschub mit dem Eagle-Hook-Verschluss. Verbinden Sie das Gehäuse mit Ihrem Host-Controller über zwei Mini-SAS HD (SFF-8643)-Kabel, die Daten für alle acht Laufwerke übertragen, und schließen Sie SATA-Stromkabel mit Verriegelungslaschen an die Stromanschlüsse des Gehäuses an. Konfigurieren Sie Ihren RAID- oder Speichercontroller im Host-System wie erforderlich und schalten Sie das System ein. Dank der Hot-Swap-Einschübe können Laufwerke bei laufendem System ausgetauscht werden; befolgen Sie beim Entfernen oder Einsetzen von Laufwerken die entsprechenden Betriebssystem- und Controller-Verfahren.

Empfehlungen

Verwenden Sie Enterprise-SATA- oder SAS-Laufwerke (einschließlich 15-mm-SAS-Modelle) für Archivierungs- und Backup-Workloads, überwachen Sie die Laufwerksaktivitäts-LEDs während der Wartung und stellen Sie die Lüftergeschwindigkeit entsprechend den Laufwerkstemperaturen ein. Ersetzen Sie den Standardlüfter durch ein kompatibles 80-mm-Modell, wenn ein leiserer Betrieb oder ein höherer Luftstrom erforderlich ist. Stellen Sie sicher, dass Mini-SAS HD-Kabel ordnungsgemäß eingerastet und verlegt sind, um Interferenzen zu minimieren und die Signalintegrität zu erhalten.
