Tragbares 2-in-1 Mini-Oszilloskop und Signalgenerator Fnirsi DSO510 — 100 MHz Bandbreite, 1 GS/s Abtastrate

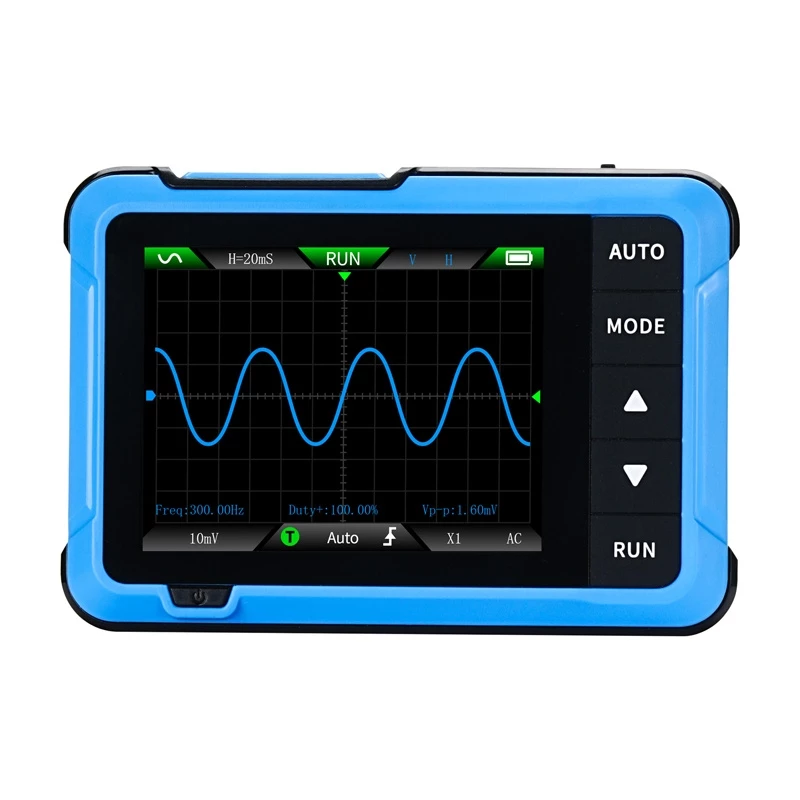

Das FNIRSI DSO510 ist ein tragbares 2-in-1-Oszilloskop und Signalgenerator mit einer Bandbreite von 10 MHz, das kompakte Größe mit nützlichen Mess- und Signalausgabefunktionen kombiniert. Das Handgerät verfügt über automatische Einstellung, Triggerpegel-Anzeige, Bildaufzeichnung und ein einstellbares Nachleuchten zur Verfolgung von Transienten. Ein integrierter Generator liefert 13 Wellenformen. Das Gerät wird von einem wiederaufladbaren 1000-mAh-Akku gespeist und über USB-C geladen.

Vorteile

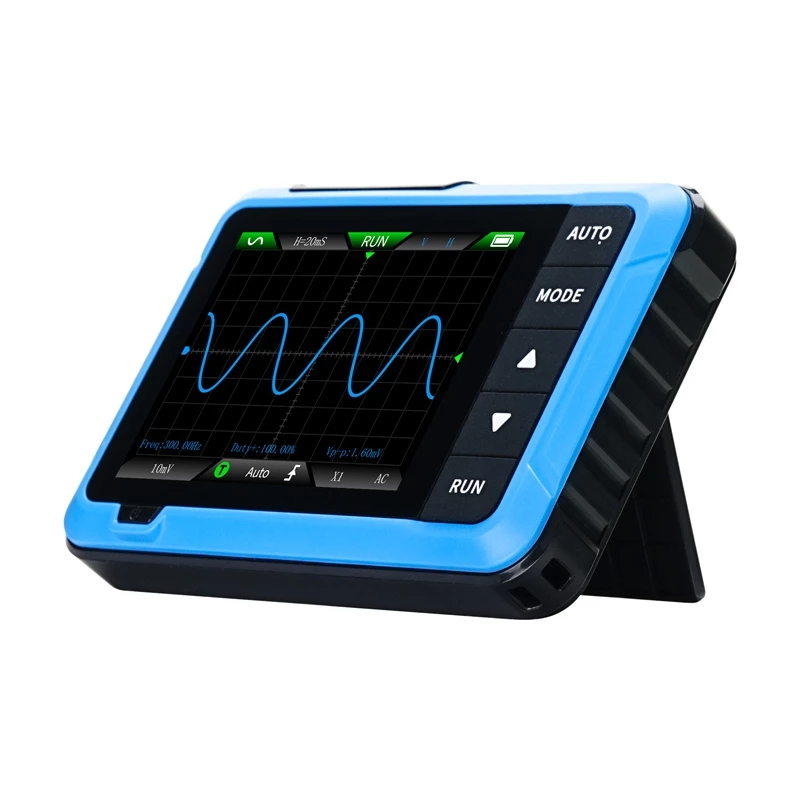

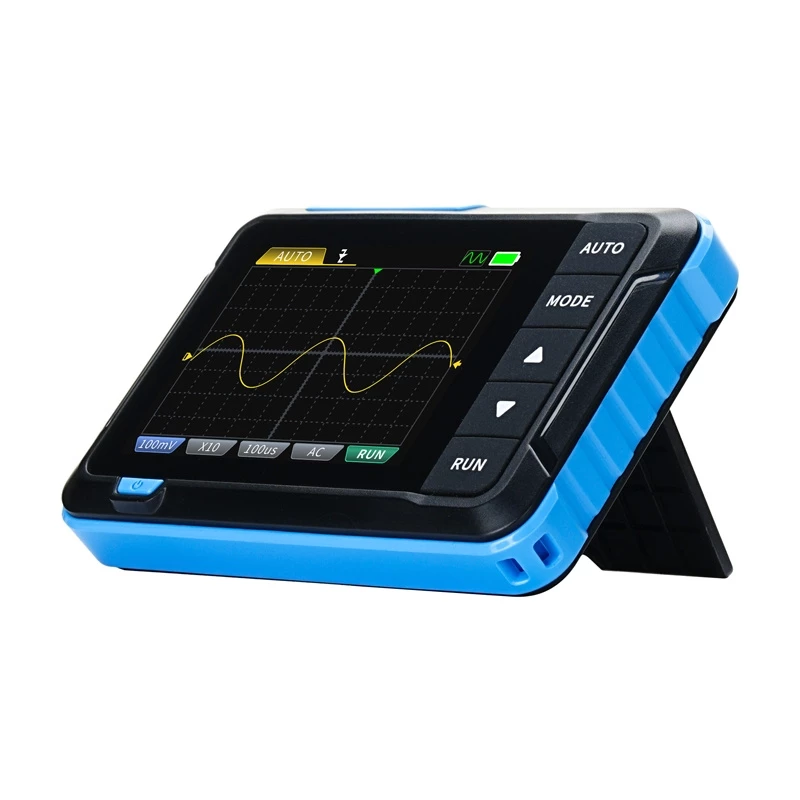

Das Gerät unterstützt Autoset, Triggerpegel-Visualisierung und Bildspeicherung, die die Erfassung und Dokumentation von Signalen vereinfachen. Es verfügt über ein einstellbares Nachleuchten, um dynamische Wellenformen zu verfolgen, und unterstützt Einfrieren, Zoomen und Verschieben für eine detaillierte Wellenformanalyse. Der integrierte Signalgenerator mit 13 Wellenformtypen hilft beim Testen und Lernen. Kompakte Abmessungen und ein klappbarer Ständer ermöglichen die freihändige Nutzung im Feld.

Geeignet für

• Grundlegende Elektronik-Fehlerbehebung und Hobbyprojekte
• Felddiagnose und Messungen, bei denen Portabilität erforderlich ist
• Bildungszwecke und praktisches Lernen mit Oszilloskopen
• Messung von Netzspannung, Impulssignalen und transienten Wellenformen

Technische Daten

• Hersteller: FNIRSI
• Modell: DSO510
• Bandbreite: 10 MHz
• Abtastfrequenz: 48 Ms/s
• Zeitbasisbereich: 50 ns – 20 s
• Messwerte: 12 Typen
• Triggermodi: Automatisch, Einzeln, Normal
• Spannungsmessbereich: 400 V
• Kalibrier-Rechteckwelle: 1 kHz unterstützt
• Nachleuchtfunktion (Glow): unterstützt
• Bildaufzeichnung: unterstützt
• Triggerpegel-Anzeige: unterstützt
• Generatorfrequenzbereich: 0–50 kHz
• Tastverhältnis: 0–100%
• Generatoramplitude: 0,1–3 V
• Wellenformtypen: 13

Verwendung

Betreiben Sie das Gerät mit dem eingebauten 1000-mAh-Akku und laden Sie es über den USB-C-Anschluss auf. Schließen Sie die Sonde an den Eingang an und wählen Sie die gewünschte Zeitbasis und den Triggermodus. Verwenden Sie Autoset, um Signale schnell anzuzeigen, oder stellen Sie den Triggerpegel manuell für eine präzise Erfassung ein. Um Wellenformen im Detail zu analysieren, verwenden Sie die Stopp-, Zoom- und Verschiebungsfunktionen. Wählen Sie den integrierten Signalgenerator und entscheiden Sie sich für eine der 13 Wellenformen, wenn eine Testausgabe benötigt wird.

Empfehlungen

Für stabile Messungen sorgen Sie für eine ordnungsgemäße Sondenerdung und verwenden Sie geeignete Eingangsbereiche. Verwenden Sie die Nachleucht- und Zoomfunktionen bei der Überprüfung transienter Ereignisse. Halten Sie das Gerät geladen und aktualisieren Sie die Firmware über den USB-C-Anschluss, falls Updates verfügbar sind.
