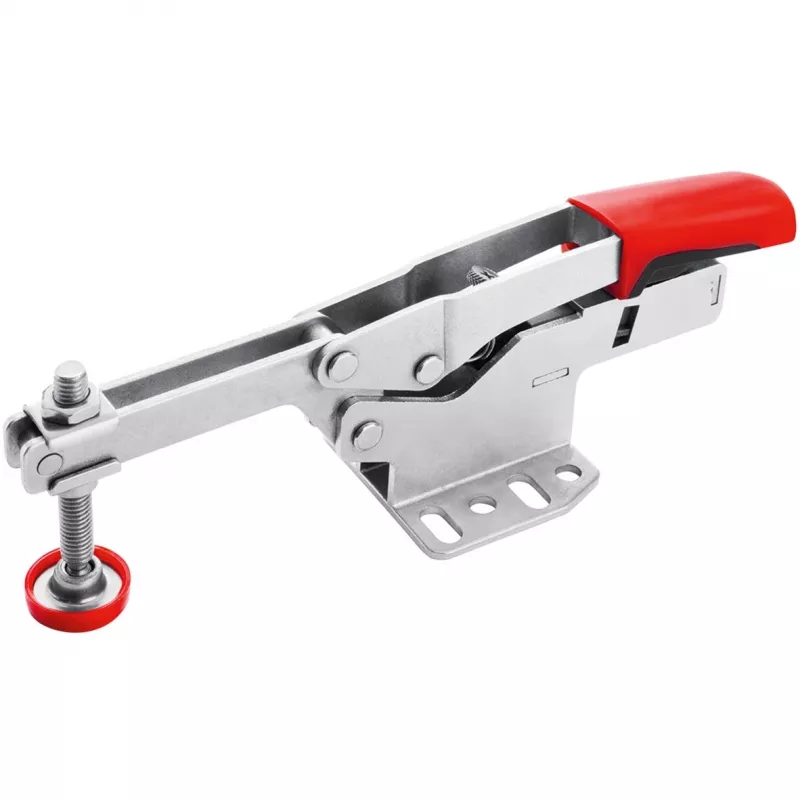

Toggle clamp BESSEY STC-HH70 Red Stainless steel 6 cm

Die BESSEY STC-HH70 Spannvorrichtung ist ein manueller Schnellspanner aus Edelstahl mit einer Öffnung von 6 cm und roter Farbgebung. Entwickelt für schnelle Einrichtung und wiederholte Nutzung, bietet er einen automatischen Spannweitenbereich, der sich an unterschiedliche Werkstückdicken anpasst, ohne manuelle Spindelverstellung. Der Spanner wiegt ca. 420 g und ist für allgemeine Spannaufgaben in Werkstätten und der Produktion vorgesehen.

Vorteile

Der Spanner bietet schnelles, einsatzbereites Spannen bei der Ersteinrichtung und beim Wechseln von Werkstücken dank seines automatischen Spannweitenbereichs. Ein patentierter Mechanismus verleiht dem STC-HH70 einen sehr großen Spannbereich, sodass eine einzige Größe mehrere Konkurrenzgrößen ersetzen kann. Die bewegliche Druckplatte mit abnehmbarer Schutzkappe und einer Spannkrafteinstellschraube im Gelenk ermöglichen sicheres, aber schonendes Spannen empfindlicher Oberflächen wie furnierten oder lackierten Werkstücken.

Geeignet für

• Werkbank- und Betriebsspannarbeiten
• Vorrichtungs- und Spannvorrichtungsanwendungen
• Holzbearbeitung mit furnierten oder lackierten Oberflächen
• Kleinserienmontage und Prototypenspannung

Technische Daten

• Öffnung (Spannbereich): 6 cm
• Material: Edelstahl
• Gewicht: ~420 g
• Oberfläche: rot beschichteter Griff oder Körperteile
• Spannkraft einstellbar über Gelenkschraube
• Bewegliche Druckplatte mit abnehmbarer Schutzkappe für sanften Kontakt

Anwendung

Positionieren Sie den Spanner so auf der Vorrichtung oder Werkbank, dass die bewegliche Druckplatte das Werkstück berührt. Schließen Sie den Kniehebelgriff, bis der Spanner einrastet, wobei der Mechanismus die Werkstückdicke automatisch aufnimmt. Bei Bedarf die Spannkraft durch Drehen der Einstellschraube im Gelenk anpassen und die Schutzkappe auf der Druckplatte anbringen oder entfernen, um empfindliche Oberflächen zu schützen.

Empfehlungen

Verwenden Sie den Spanner auf sauberen, ebenen Kontaktflächen und vermeiden Sie übermäßiges Anziehen über die erforderliche Haltekraft hinaus, um bearbeitete Oberflächen zu schützen. Überprüfen Sie regelmäßig die Gelenkschraube und die Schutzkappe auf Verschleiß und ziehen Sie sie nach oder ersetzen Sie Teile bei Bedarf, um eine gleichbleibende Spannleistung zu gewährleisten.
