F-Schraubzwinge Bessey EZXL60-9

Die Bessey EZXL60-9 F-Schraubzwinge bietet eine Spannweite von 600 mm in einem Einhand-Design, das Kunststoffkomponenten und gehärtete Stahlschienen für dauerhaftes, sicheres Spannen kombiniert. Sie gehört zur EZ-Reihe, die eine werkzeuglose Umrüstung zwischen Spannen und Spreizen bei größeren Größen ermöglicht und Schutzkappen aus Kunststoff mit einem Kreuzprisma zur zuverlässigen Aufnahme von runden, spitzen und kantigen Werkstücken umfasst. Die Zwinge wiegt etwa 1,57 kg und ist für Werkstattarbeiten in der Holz- und Metallbearbeitung vorgesehen, wo ein stabiles, wiederholbares Fixieren erforderlich ist.

Vorteile

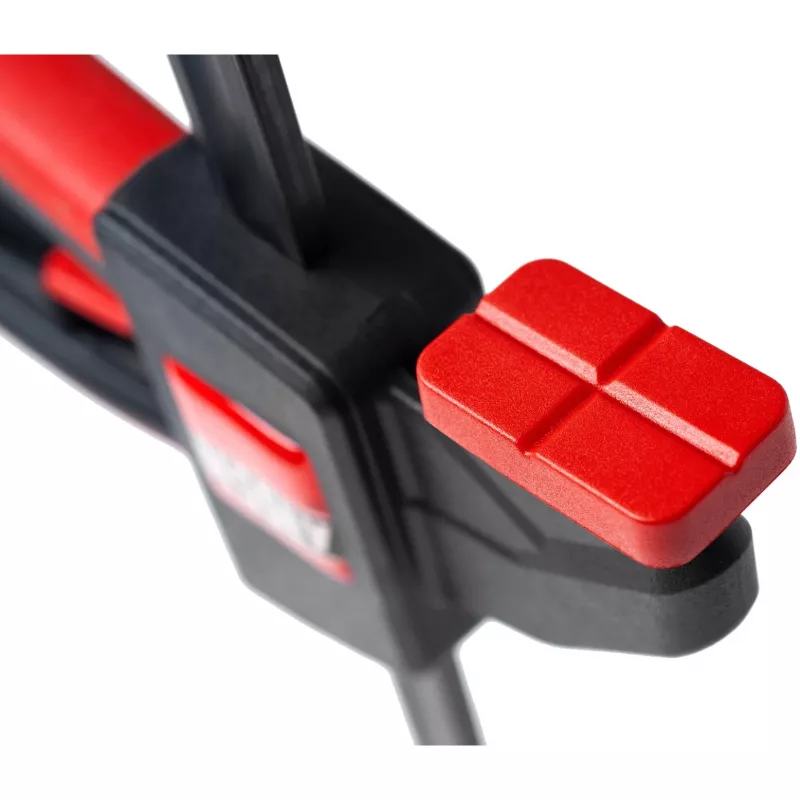

Die Zwinge verfügt über einen ergonomischen Zweikomponenten-Kunststoffgriff mit einem Pumphebel, der hinter der Schiene positioniert ist, für eine sichere Bedienung aus beiden Richtungen, und einen in den Griff integrierten Lösehebel zur schnellen Gleitschienenverstellung und schnellen Freigabe. Die Konstruktion verwendet glasfaserverstärktes Polyamid für Ober- und Unterteile sowie gehärteten, angelassenen, brünierten Stahl für die Profilschienen, während das Kunststoffgehäuse den Spannmechanismus vor Staub und Spänen schützt. Das Kreuzprisma in den Schutzkappen verbessert die sichere Befestigung unterschiedlich geformter Teile.

Geeignet für

• Holzbearbeitungsspannen und Verleimungen
• Metallbearbeitung und leichte Fertigungsvorrichtungen
• Halten von runden, spitzen oder kantigen Werkstücken während der Montage
• Schnelle Einhand-Spannaufgaben vor Ort oder in der Werkstatt

Wichtige Spezifikationen

• Modell: Bessey EZXL60-9 (MPN: EZXL60-9)
• EAN: 4008158041223
• Spannweite: 600 mm
• Gewicht: ca. 1,57 kg
• Materialien: glasfaserverstärkte Polyamidkomponenten, gehärtete/angelassene/brünierte Stahlschienen

Gebrauchsanweisung

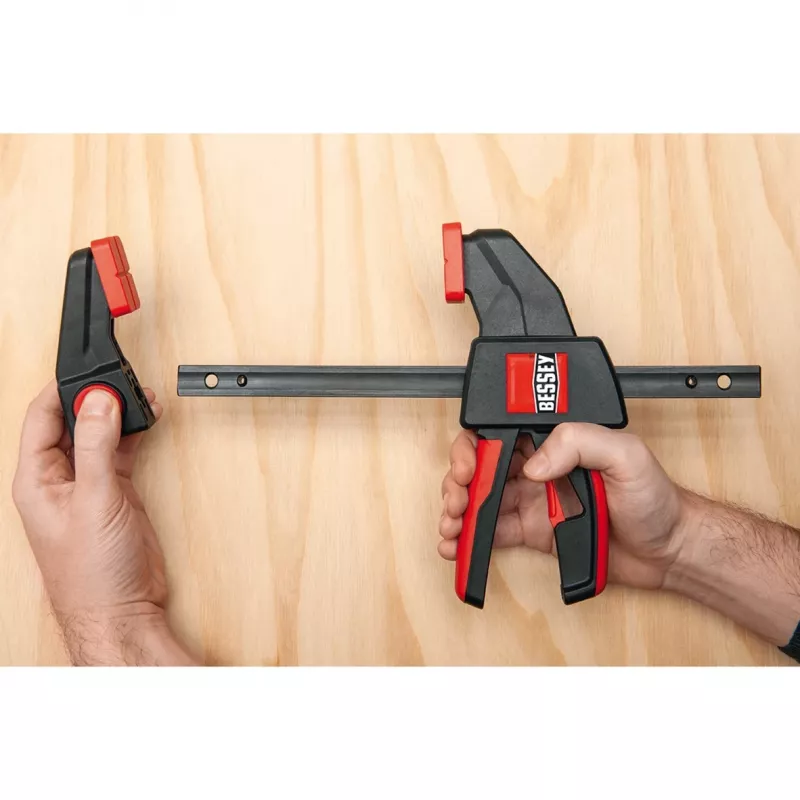

Positionieren Sie die feste Backe gegen das Werkstück, schieben Sie die bewegliche Backe entlang der Schiene, um den erforderlichen Abstand ungefähr einzustellen, und betätigen Sie dann den Pumphebel am Zweikomponentengriff, bis die erforderliche Spannkraft erreicht ist. Verwenden Sie den integrierten Lösehebel im Griff, um die Gleitschiene schnell anzupassen oder die Zwinge zu lösen. Für den Spreizmodus (falls in der Größe verfügbar) bauen Sie das Oberteil gemäß den Herstelleranweisungen um, um die Zwinge zum Spreizen anstelle von Spannen zu verwenden.

Empfehlungen

Überprüfen Sie die Schienen und Schutzkappen vor dem Gebrauch auf Verschmutzungen und überschreiten Sie die vorgesehene Spannkraft bei empfindlichen Materialien nicht. Lagern Sie die Zwinge an einem trockenen Ort, um die Polyamidteile und Stahlschienen zu schonen.
