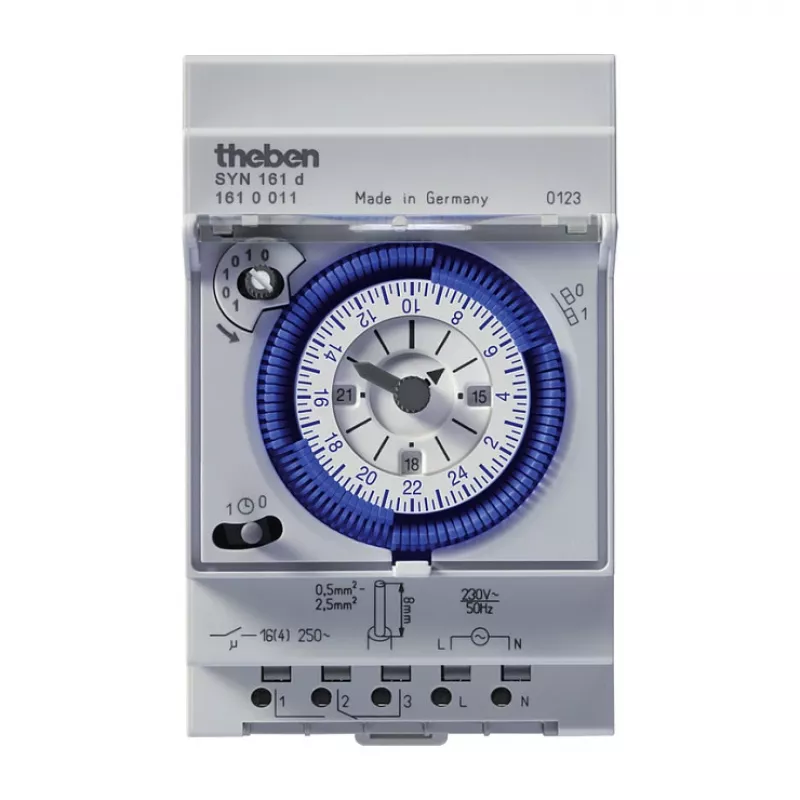

THEBEN Analogzeitschaltuhr SYN161D 24h ohne Gangreserve 3TE 1 Kanal 96 Segmente

Analoge DIN-Schienen-Zeitschaltuhr mit Synchronmotor und Tagesprogramm für zuverlässiges Schalten von Beleuchtungs- und Heizkreisen bis 16 A. Die SYN161D bietet 96 Schaltsegmente pro Tag mit einer Mindestschaltzeit von 15 Minuten und ist ideal für zeitabhängige Steuerungen in Verteilerkästen.

Vorteile

Der Synchronmotor gewährleistet eine hohe Genauigkeit von ±1 Sekunde pro Tag bei 20°C, unabhängig von der Batterie. Der manuelle Übersteuerungsschalter ermöglicht dauerhaftes EIN/AUS für schnelle Tests oder Übersteuerung. Die kompakte 3 TE Breite spart Platz im Verteilerkasten. Der potenzialfreie Wechselkontakt ermöglicht das Schalten von ein- und dreiphasigen Lasten.

Geeignet für

• Steuerung der Beleuchtung in Treppenhäusern, Fluren und Außenbereichen
• Zeitabhängiges Schalten von Lüftung, Pumpen und Heizungsanlagen
• Einsatz in Wohn-, Gewerbe- und Industrie-Verteilerkästen
• Anwendungen, bei denen keine Gangreserve erforderlich ist und ein fester Tagesplan ausreicht

Technische Daten

• Zeitschaltuhr-Typ: Analog mit Synchronmotor
• Programm: Tagesprogramm (24 h) mit 96 Schaltsegmenten
• Kürzeste Schaltzeit: 15 Minuten
• Schaltleistung: 16 A ohmsch, 10 A induktiv bei 250 V AC
• Kontakt: 1 Wechsler (SPDT), potenzialfrei
• Versorgung: 230 V AC, 50 Hz
• Montage: DIN-Schiene, 3 TE Breite
• Anschluss: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: -10 °C bis +55 °C
• Manuelle Übersteuerung: Dauerhaft EIN/AUS
• Gangreserve: Keine

Empfehlungen

Für zuverlässiges tägliches Schalten ohne Batterie-Backup bietet die SYN161D eine kostengünstige Lösung. Stellen Sie sicher, dass die Umgebungstemperatur im angegebenen Bereich liegt und verwenden Sie geeignete Kabelquerschnitte für die Schraubklemmen.
