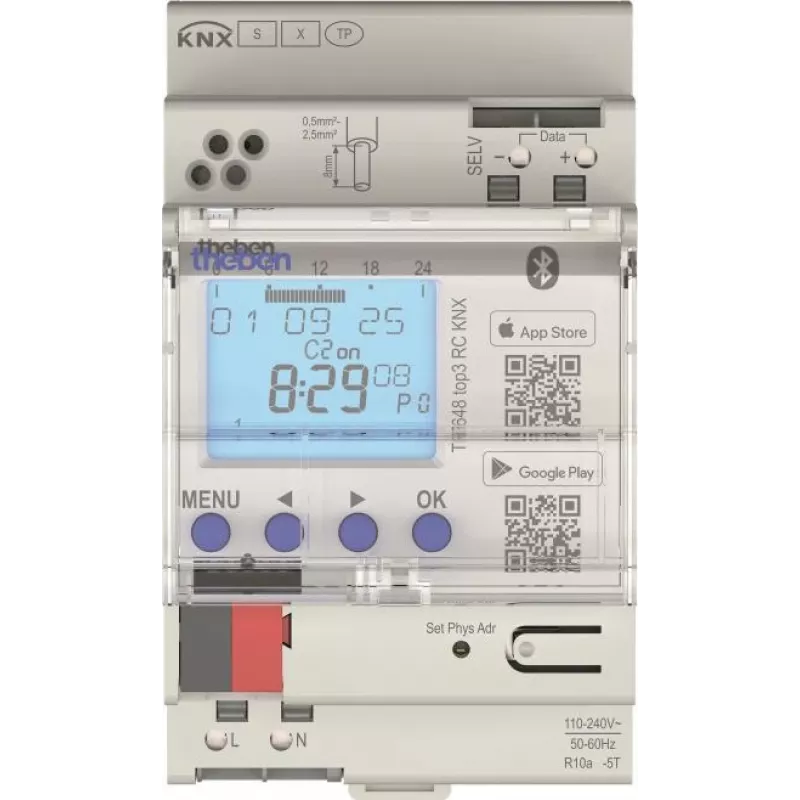

Theben TR 648 top3 RC KNX Jahresschaltuhr, 2-Kanal, DIN-Schiene, 16 A, GPS, Astro, 800 Programme 6489130

Die Theben TR 648 top3 RC KNX zeichnet sich als hochpräzise Jahresschaltuhr aus, die für die KNX-Gebäudeautomation entwickelt wurde. Im Gegensatz zu herkömmlichen Zeitschaltuhren kombiniert sie zwei unabhängige 16-A-Wechselkontakte mit einer umfangreichen Funktionspalette – Astro, Ferien, Zufall, Impuls, Zyklus und Betriebsstundenzähler – die alle über ETS, die OBELISK top3 Speicherkarte oder direkt auf dem hintergrundbeleuchteten LCD programmierbar sind. Ihre 10-jährige Gangreserve und die optionale GPS-Synchronisation gewährleisten Langzeitgenauigkeit auch bei Busspannungsausfall.

Highlights

• Zwei Kanäle, jeder mit einem 16-A-Wechselkontakt (SPDT) für flexible Lastschaltung
• Jahres-, Wochen-, Tages- und Astroprogramme mit automatischer saisonaler Anpassung
• 800 Schaltprogramme pro Kanal, kürzeste Schaltzeit 1 Sekunde
• Handbetätigung: Dauer-EIN/AUS oder temporär EIN/AUS
• 10-jährige Lithium-Batterie-Gangreserve für unterbrechungsfreie Zeitmessung
• Hintergrundbeleuchtetes LCD für klare Status- und Programmieranzeige
• KNX-busversorgt (21–30 V DC), nur 0,3 W Verbrauch
• Kompakte 2 TE (35 mm) DIN-Schienenmontage, IP20 Schutz

Im täglichen Einsatz

Installieren Sie die TR 648 top3 RC KNX auf einer Standard-DIN-Schiene in Verteilern oder Schaltschränken. Ihre beiden Kanäle können unabhängig voneinander Beleuchtung, Heizung, Lüftung, Pumpen oder andere Lasten bis zu 16 A pro Kanal steuern. Nutzen Sie die Astrofunktion, um Lichter basierend auf Sonnenauf- und -untergangszeiten zu schalten, mit optionalen Offset-Anpassungen. Das Ferienprogramm verhindert unnötiges Schalten während Abwesenheiten, während die Zufallsfunktion Anwesenheit für Sicherheitszwecke simuliert. Die Zyklus- und Impulsfunktionen sind ideal für Bewässerungs- oder Lüftungsintervalle. Die Programmierung erfolgt unkompliziert über die Fronttasten und das LCD oder schnell dupliziert mit der OBELISK top3 Speicherkarte. Für die KNX-Integration kann das Gerät vollständig über ETS konfiguriert und gesteuert werden, was eine nahtlose Integration mit anderen KNX-Aktoren und -Sensoren ermöglicht. Der Betriebsstundenzähler hilft, Betriebsstunden für die Wartungsplanung zu verfolgen.

Technische Daten

• Marke: Theben
• Modell: TR 648 top3 RC KNX
• MPN: 6489130
• EAN: 4003468640142
• Gerätetyp: KNX-Jahresschaltuhr
• Anzahl der Kanäle: 2
• Montageart: DIN-Schiene
• Betriebsspannung: 21–30 V DC (KNX-Bus)
• Schaltausgangstyp: 2x Wechselkontakt (SPDT)
• Max. Schaltleistung pro Kanal: 16 A bei 250 V AC, cos φ = 1
• Programmtypen: jährlich, wöchentlich, täglich, Astro
• Zeitsynchronisation: GPS (externe Antenne erforderlich)
• Gangreserve: 10 Jahre (Lithium-Batterie)
• Anzeige: hintergrundbeleuchtetes LCD
• Programmierschnittstelle: Gerät, OBELISK top3 Speicherkarte, KNX ETS
• Kürzeste Schaltzeit: 1 Sekunde
• Anzahl der Schaltprogramme: 800 pro Kanal
• Sonderfunktionen: Astroprogramm, Ferienprogramm, Zufallsschaltung, Impulsfunktion, Zyklusfunktion, Betriebsstundenzähler
• Handbetätigung: Dauer-EIN/AUS, temporär EIN/AUS
• Datensicherung: über OBELISK top3 Speicherkarte
• Schutzart: IP20
• Betriebstemperaturbereich: -30 °C bis +55 °C
• Leistungsaufnahme (KNX): 0,3 W
• Modulbreite: 2 TE (35 mm)

Abschließende Bemerkung

Die TR 648 top3 RC KNX ist eine vielseitige und zuverlässige Schaltuhr für anspruchsvolle KNX-Installationen, die umfangreiche Programmiermöglichkeiten und robuste Schaltleistung in kompakter Bauform bietet.
