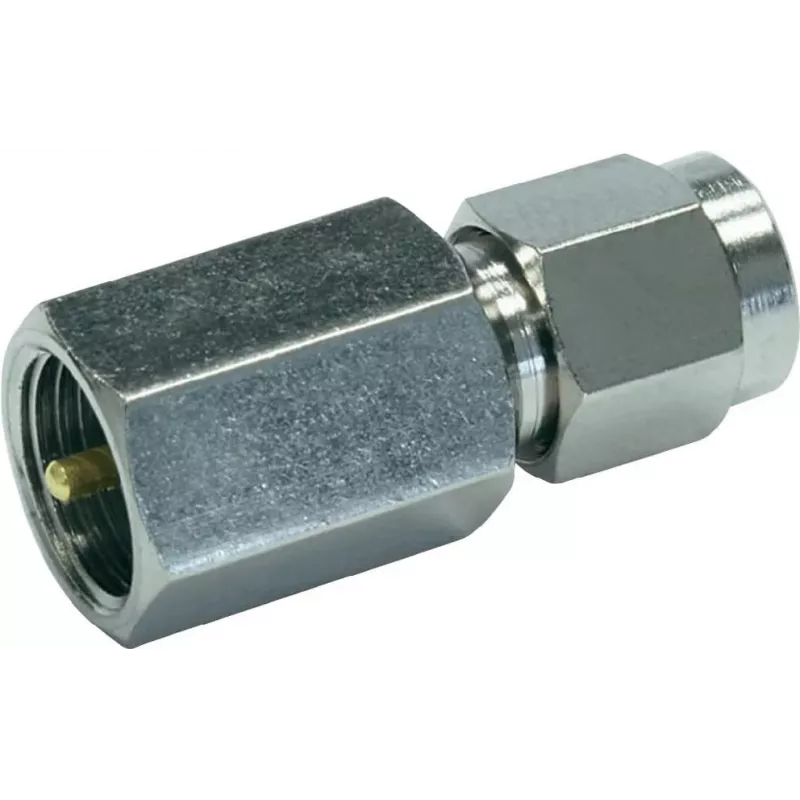

Telegärtner Inter-Series Koaxialadapter SMA Stecker auf FME Stecker 50 Ohm

Dieser Telegärtner Inter-Series Adapter verbindet zwei der vertrauenswürdigsten Steckverbinderfamilien der HF-Technik in einer einzigen Präzisionskomponente. Während viele Adapter messbare Verluste oder Reflexionen einführen, hält der J01703A0009 die Einfügeeffekte über den Bereich von DC bis 3 GHz minimal, was ihn zu einer zuverlässigen Inline-Lösung für Testaufbauten, Antennenzuführungen und modulare HF-Baugruppen macht. Die gerade Bauform und das freihängende Design sorgen dafür, dass er sich natürlich in Kabelstrecken einfügt, ohne Zugkräfte oder umständliche Verlegung zu verursachen.

Highlights

• Anschluss A: SMA Stecker (male) mit vergoldetem Innenkontakt für niedrigen Kontaktwiderstand und Langzeitstabilität.
• Anschluss B: FME Stecker (male), ideal für mobile und Schnellverbindungs-HF-Anwendungen.
• 50 Ω Impedanz, angepasst an Standard-HF-Systeme, mit VSWR ≤ 1,3 bis 3 GHz.
• Vernickeltes Messinggehäuse für mechanische Robustheit und Korrosionsbeständigkeit.
• PTFE-Isolator gewährleistet gleichbleibende dielektrische Eigenschaften über den Betriebstemperaturbereich.

Im täglichen Einsatz

Techniker, die mit Mobilfunk-, WLAN- oder Telemetrieausrüstung arbeiten, müssen oft zwischen SMA- und FME-Schnittstellen wechseln, ohne Kabel neu zu konfektionieren. Dieser Adapter wird direkt auf eine SMA-Buchse geschraubt und bietet einen FME-Steckeranschluss, wodurch FME-bestückte Antennen oder Kabel schnell angeschlossen werden können. Der vergoldete Innenkontakt und das vernickelte Gehäuse widerstehen Oxidation, sodass wiederholte Steckzyklen die Signalqualität nicht beeinträchtigen. Mit einem weiten Temperaturbereich von -40 °C bis +85 °C kann er in Außengehäusen oder Fahrzeugeinbauten eingesetzt werden, wo thermische Schwankungen üblich sind.

Technische Daten

• Adaptertyp: Koaxialer HF-Adapter, gerade, freihängend
• Anschluss A: SMA Stecker (male)
• Anschluss B: FME Stecker (male)
• Impedanz: 50 Ω
• Frequenzbereich: DC bis 3 GHz
• VSWR: ≤ 1,3 bei 3 GHz
• Spannungsfestigkeit: 1000 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Innenkontaktwiderstand: ≤ 3 mΩ
• Außenkontaktwiderstand: ≤ 2 mΩ
• Gehäusematerial: Messing, vernickelt
• Innenkontaktbeschichtung: Gold
• Isoliermaterial: PTFE
• Betriebstemperatur: -40 °C bis +85 °C

Abschließende Bemerkung

Für Ingenieure und Installateure, die Signalintegrität und mechanische Zuverlässigkeit schätzen, ist der Telegärtner J01703A0009 ein kompaktes, aber entscheidendes Bindeglied zwischen SMA- und FME-Ökosystemen. Seine Präzisionskonstruktion und verifizierte elektrische Leistung machen ihn zu einer vertrauenswürdigen Wahl für professionelle HF-Arbeiten.
