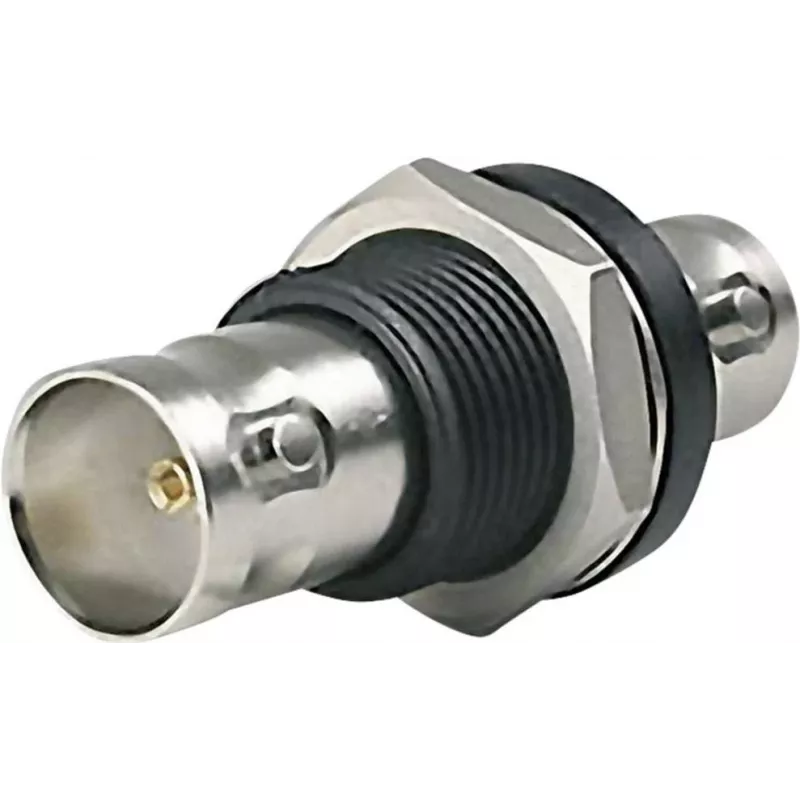

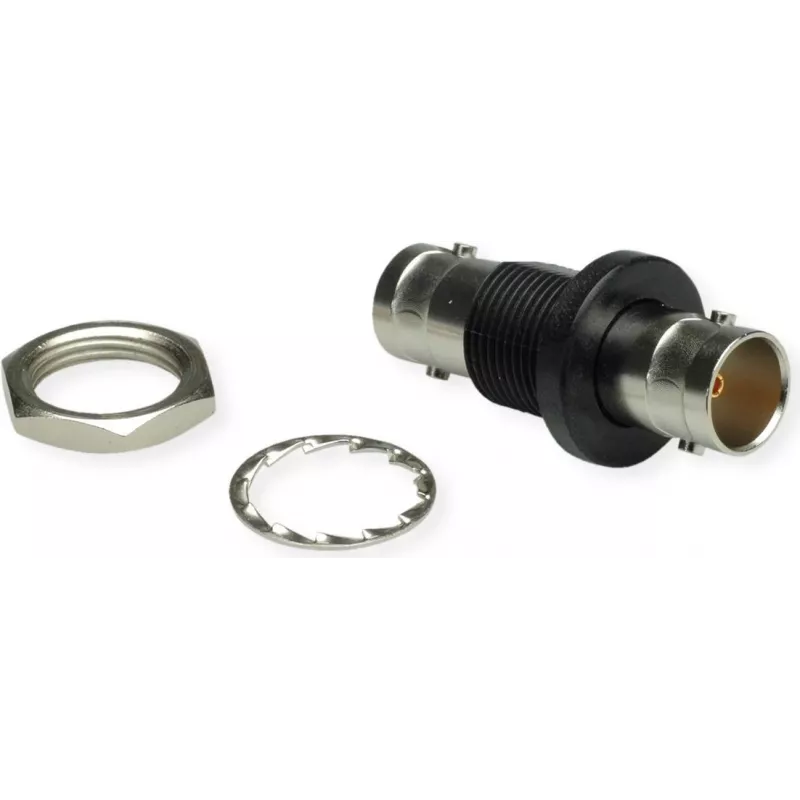

Telegärtner BNC-Einbauadapter Buchse zu Buchse 50 Ohm Schalttafeleinbau, vernickeltes Messing, DC-4 GHz

In professionellen HF-Installationen erfordert das Durchführen einer BNC-Verbindung durch eine Schalttafel oder ein Gehäuse oft einen zuverlässigen, verlustarmen Übergang. Dieser Telegärtner-Einbauadapter bietet eine sichere BNC-Buchse-zu-Buchse-Schnittstelle, die eine saubere Kabelführung durch Wände, Chassis oder Patchpanels ohne Signalverschlechterung ermöglicht.

Für wen ist es geeignet

Netzwerkingenieure, Rundfunktechniker und HF-Installateure, die BNC-Verbindungen durch Schalttafeln verlängern oder Testpunkte in 50-Ohm-Systemen erstellen müssen. Ideal für Video-, Instrumentierungs- und Telekommunikationsanwendungen bis 4 GHz.

Hauptmerkmale

• BNC-Buchse zu BNC-Buchse Einbau-Durchführung
• 50 Ω Impedanz für Standard-HF- und Videosysteme
• Vernickeltes Messinggehäuse mit vergoldeten Innenkontakten
• PTFE-Isolator gewährleistet stabile Leistung von -55 °C bis +155 °C
• M12 x 0,75 Montagegewinde für sichere Schalttafelinstallation
• Niedriges VSWR ≤ 1,3 bei 4 GHz und hohe Steckzyklenbeständigkeit (≥500)

Spezifikationen

• Steckverbinderserie: BNC
• Steckverbindertyp (Seite 1): BNC-Buchse
• Steckverbindertyp (Seite 2): BNC-Buchse
• Impedanz: 50 Ω
• Montageart: Einbau / Schalttafeleinbau
• Montagegewinde: M12 x 0,75
• Frequenzbereich: DC bis 4 GHz
• VSWR bei 4 GHz: ≤ 1,3
• Kontaktmaterial: Messing, Gold über Nickelbeschichtung
• Gehäusematerial: Messing, Vernickelung
• Isolatormaterial: PTFE
• Spannungsfestigkeit: 1500 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Kontaktwiderstand (Innen): ≤ 1,5 mΩ
• Kontaktwiderstand (Außen): ≤ 1 mΩ
• Betriebstemperatur: -55 °C bis +155 °C
• Steckzyklen: ≥ 500
• RoHS-konform

Tipps

Stellen Sie sicher, dass der Schalttafelausschnitt zum M12 x 0,75 Gewinde passt. Für beste Leistung verwenden Sie 50-Ohm-BNC-Kabel und -Steckverbinder. Das vernickelte Gehäuse bietet Korrosionsbeständigkeit und eignet sich für Innen- und geschützte Außenbereiche.
