Telegärtner BNC Einbauadapter Buchse-Buchse 50 Ohm Panelmontage J01004A1333

Mit einem Frequenzbereich bis 4 GHz und einem VSWR von ≤1,2 bis 1 GHz liefert dieser Telegärtner BNC-Einbauadapter außergewöhnliche Signalintegrität für professionelle HF-Anwendungen. Das Buchse-zu-Buchse-Design bietet eine zuverlässige Durchführungsverbindung und ist ideal für Instrumentierung, Rundfunk und Telekommunikationssysteme, bei denen Leistung nicht kompromittiert werden darf.

Überblick

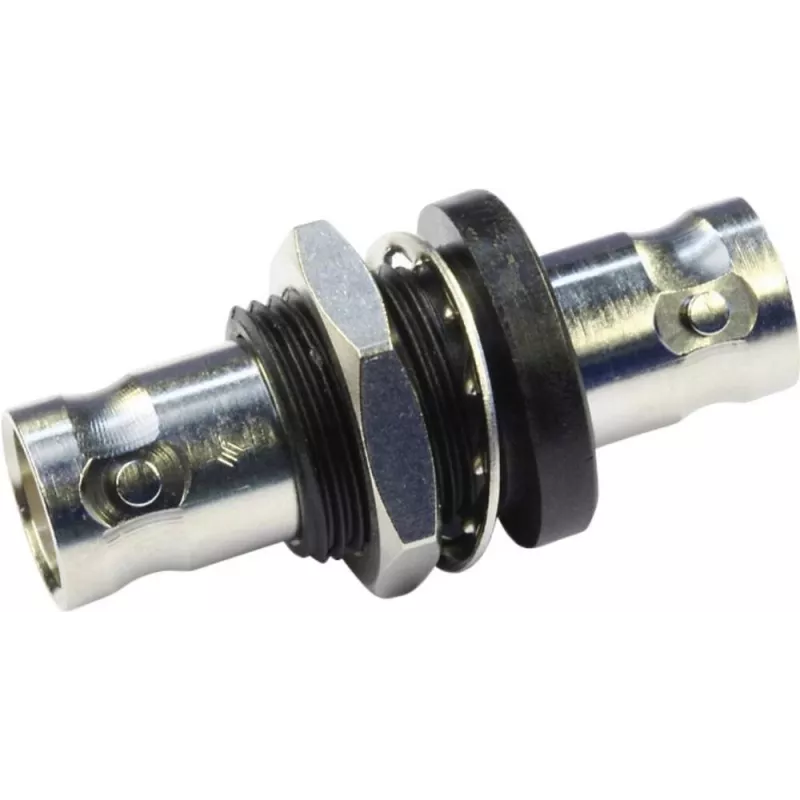

Der J01004A1333 ist ein Präzisions-BNC-Buchse-zu-Buchse-Adapter, der für die Montage in einer Gehäusewand entwickelt wurde. Er bietet eine Impedanz von 50 Ohm und gewährleistet eine nahtlose Integration in Standard-HF-Schaltungen. Das vernickelte Messinggehäuse bietet Haltbarkeit und Korrosionsbeständigkeit, während vergoldete Kontakte einen niedrigen Kontaktwiderstand und langfristige Zuverlässigkeit gewährleisten. Die PTFE-Isolierung garantiert stabile elektrische Eigenschaften über einen weiten Temperaturbereich von -55 °C bis +155 °C.

Herausragende Merkmale

• Frequenzbereich von DC bis 4 GHz für Anwendungen mit hoher Bandbreite
• Niedriges VSWR ≤1,2 bis 1 GHz für minimale Signalreflexion
• Vergoldete Innen- und Außenkontakte gewährleisten hervorragende Leitfähigkeit
• Robustes vernickeltes Messinggehäuse widersteht rauen Umgebungen
• PTFE-Isolator erhält die Leistung bei extremen Temperaturen
• Erfüllt die internationalen Normen IEC 61169-8

Technische Details

• Steckertyp: BNC-Buchse zu BNC-Buchse
• Impedanz: 50 Ohm
• Montage: Einbau/Gehäusewandmontage
• Frequenzbereich: DC – 4 GHz
• Spannungsnennwert: 500 V Spitze
• Spannungsfestigkeit: 1500 Veff
• Isolationswiderstand: ≥5 GΩ
• Innenkontaktwiderstand: ≤1,5 mΩ
• Außenkontaktwiderstand: ≤1,0 mΩ
• Steckzyklen: ≥500
• Betriebstemperatur: -55 °C bis +155 °C
• Gehäusematerial: Messing, vernickelt
• Kontaktmaterial: Messing, vergoldet
• Isoliermaterial: PTFE
• Normkonformität: IEC 61169-8

Unser Urteil

Für Ingenieure und Techniker, die eine zuverlässige BNC-Einbauverbindung benötigen, zeichnet sich der Telegärtner J01004A1333 durch seine außergewöhnliche elektrische Leistung und robuste Konstruktion aus. Sein weiter Betriebstemperaturbereich und die hohe Anzahl an Steckzyklen gewährleisten eine lange Lebensdauer in anspruchsvollen Umgebungen.
