Sub-D-Adapter ShiverPeaks 9-polig auf 25-polig (Modell 78421) Kabeladapter für serielle Konnektivität

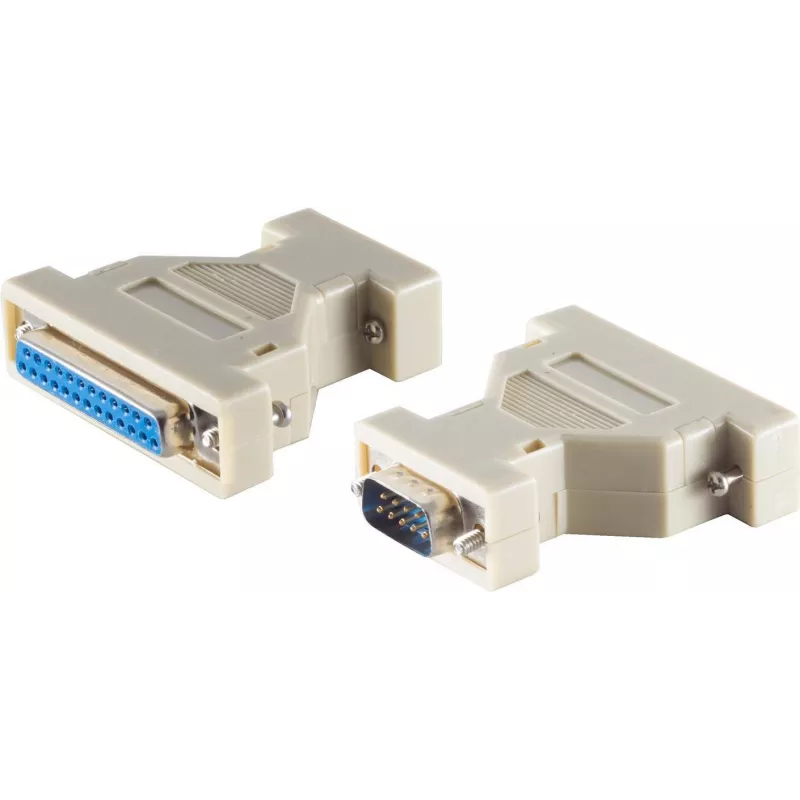

Der ShiverPeaks Sub-D-Adapter wandelt einen 9-poligen Sub-D (DB9) Steckeranschluss in eine 25-polige Sub-D (DB25) Buchsenschnittstelle um. Das Modell 78421 ist ein kompakter Kabeladapter mit Kunststoffgehäuse, der dazu dient, Geräte mit unterschiedlichen D-Sub-Steckern zu verbinden, sodass serielle und Peripheriegeräte ohne Neuverkabelung angeschlossen werden können. Er eignet sich für serielle Kommunikation, Peripherieadapter, ältere Computeranschlüsse und Instrumentierungen, bei denen eine einfache, passive Umwandlung zwischen einem 9-poligen und 25-poligen D-Sub erforderlich ist.

Vorteile

Dieser Adapter bietet eine unkomplizierte mechanische und elektrische Umwandlung zwischen DB9- und DB25-Steckern mit einem geformten Kunststoffgehäuse, das leicht und einfach zu handhaben ist. Er erhält die Pin-zu-Pin-Kontinuität, die für typische RS-232-Seriellverbindungen und Peripherieverbindungen erforderlich ist, und ermöglicht die schnelle Anpassung vorhandener Kabel und Geräte ohne Löten oder individuelle Kabelkonfektionierung. Die kompakte Bauform und die Standard-Sub-D-Steckerabmessungen gewährleisten die Kompatibilität mit gängigen D-Sub-Kabelbaugruppen und Panel-Steckern.

Geeignet für

• Verbinden von RS-232-Seriellgeräten mit Geräten mit DB25-Anschlüssen
• Anpassen von Computerperipherie und älteren Terminals
• Laborinstrumente und Prüfstände mit gemischten D-Sub-Schnittstellen
• Industrielle Steuerungssysteme, die eine unkomplizierte Steckerumwandlung erfordern

Technische Daten

• Eingang: 9-poliger Sub-D (Stecker)
• Ausgang: 25-poliger Sub-D (Buchse)
• Gehäusematerial: Kunststoff
• Anschlusstyp: passiver Pin-zu-Pin-Adapter für D-Sub-Signale
• Bauform: kompakter Inline-Adapter für Kabel-zu-Kabel oder Kabel-zu-Panel

Anwendung

Stecken Sie den 9-poligen Sub-D-Stecker des Kabels oder Geräts in die DB9-Buchse des Adapters und befestigen Sie den Stecker nach Bedarf. Schließen Sie dann einen DB25-Stecker vom Zielkabel oder -panel an die DB25-Buchse des Adapters an. Stellen Sie sicher, dass beide Stecker vollständig eingesteckt sind, und ziehen Sie gegebenenfalls die Sicherungsschrauben an, um die mechanische Stabilität zu gewährleisten. Der Adapter benötigt keine Stromversorgung oder Konfiguration; er bietet passive Kontinuität zwischen entsprechenden Pins, sofern die Verkabelung kompatibel ist.

Empfehlungen

Verwenden Sie diesen Adapter in Systemen, bei denen die Pin-zu-Pin-Zuordnung zwischen DB9 und DB25 den standardmäßigen seriellen Signalbelegungen folgt. Überprüfen Sie die Pinbelegung der angeschlossenen Geräte, um die Kompatibilität sicherzustellen, bevor Sie Spannung oder Signale anlegen. Setzen Sie den Adapter keiner übermäßigen Feuchtigkeit, mechanischen Beanspruchung oder Temperaturen außerhalb des Betriebsbereichs der angeschlossenen Kabel und Geräte aus.
