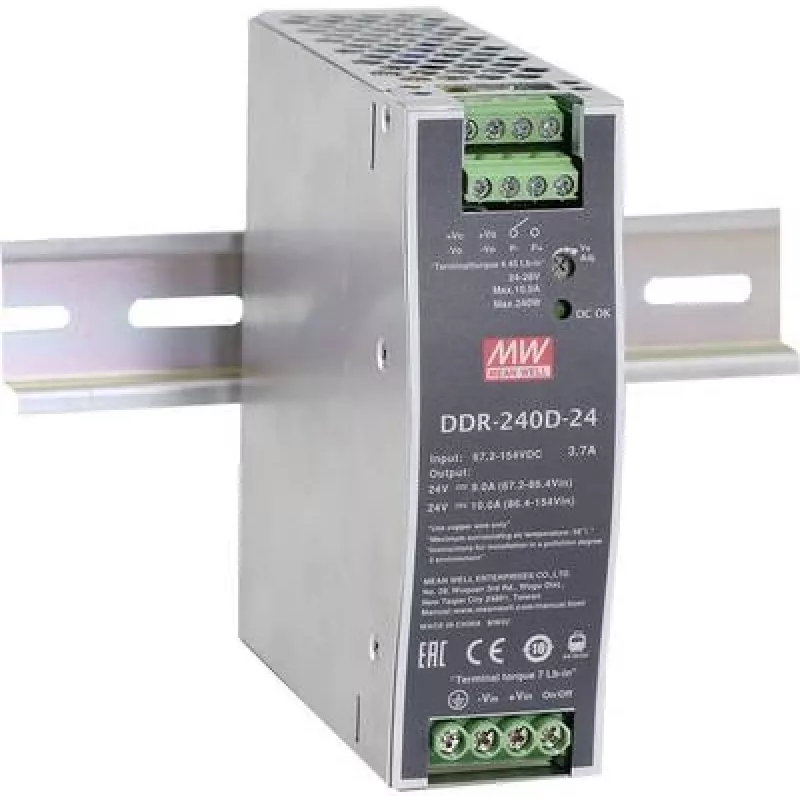

Stromversorgungsadapter MEAN WELL DDR-240D-24

Der MEAN WELL DDR-240D-24 ist ein ultraflacher industrieller DC/DC-Hutschienenkonverter, der einen breiten Eingangsspannungsbereich von 67,2–154 V DC akzeptiert und eine geregelte 24-V-DC-Ausgangsspannung mit bis zu 10 A (240 W) liefert. Das kompakte Gehäuse (40 mm × 113,5 mm × 125,2 mm), das die RoHS-Anforderungen erfüllt, ermöglicht die Installation in platzsparenden Schaltschränken und industriellen Automatisierungssystemen. Jede Packung enthält 20 Einheiten für den Großeinsatz.

Vorteile

Der DDR-240D-24 liefert eine stabile 24-V-Ausgangsspannung mit 240 W Leistung in einer schmalen Hutschienenform und ermöglicht so eine effiziente Nutzung des Schaltschrankplatzes. Der breite Eingangsspannungsbereich unterstützt Systeme mit unterschiedlichen Batterie- oder Zwischenkreisspannungen. Die RoHS-Konformität gewährleistet eine geringere Umweltbelastung, und die modulare Verpackung mit 20 Stück vereinfacht die Beschaffung für größere Installationen.

Geeignet für

• Industrielle Schaltschränke und SPS-Stromversorgungen
• Automatisierungsgeräte und Feldgeräte mit 24-V-DC-Eingang
• Batterie- oder Zwischenkreissysteme mit 67,2–154 V DC
• Masseninstallationen, die kompakte Hutschienenkonverter erfordern

Technische Daten

• Modell: MEAN WELL DDR-240D-24 (MPN: DDR-240D-24)
• Eingangsspannung: 67,2–154 V DC
• Ausgang: 24 V DC, 10 A (240 W)
• Abmessungen: 40 mm (B) × 113,5 mm (T) × 125,2 mm (H)
• Konformität: RoHS
• Verpackung: 20 Einheiten pro Packung
• EAN: 4021087050807

Anwendung

Montieren Sie den Konverter auf einer Standard-Hutschiene im Schaltschrank und schließen Sie den DC-Eingang an eine Quelle mit 67,2–154 V an. Verbinden Sie den 24-V-DC-Ausgang mit der nachgeschalteten Last, achten Sie dabei auf die richtige Polarität und stellen Sie sicher, dass die Last 10 A nicht überschreitet. Sorgen Sie für ausreichende Belüftung um das Gerät und befolgen Sie die örtlichen Verdrahtungs- und Erdungsvorschriften. Überprüfen Sie die Anschlüsse, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie geeignete Sicherungen oder Leitungsschutzschalter an den Eingangs- und Ausgangsleitungen, um den Konverter und die angeschlossenen Geräte zu schützen. Betreiben Sie das Gerät innerhalb der angegebenen Temperatur- und Belüftungsgrenzen und führen Sie regelmäßige Inspektionen durch, um feste Anschlüsse und die Abwesenheit von Staub oder Schmutz sicherzustellen.
