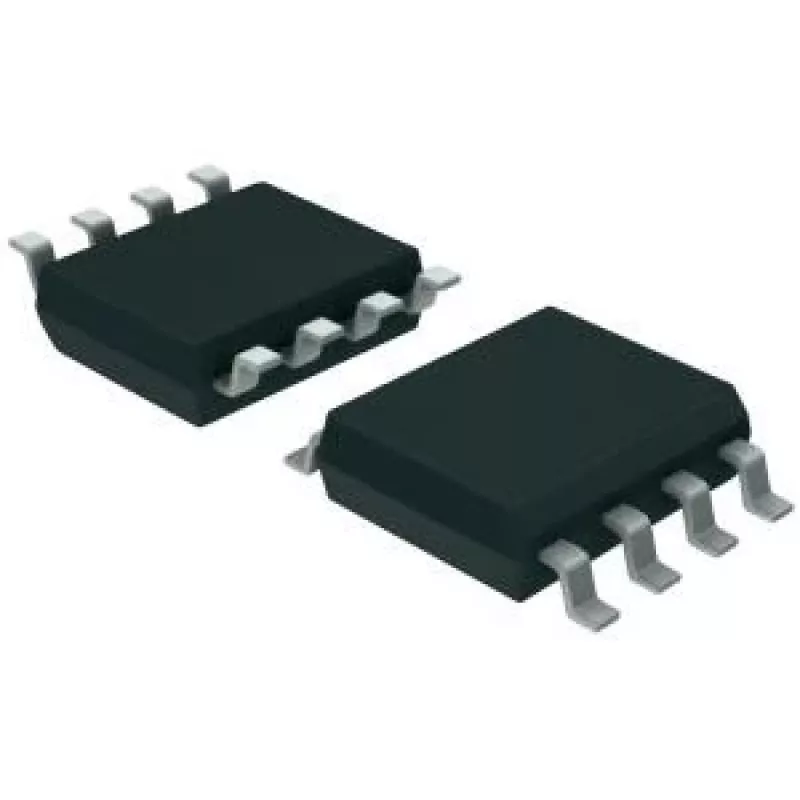

Stromschleifen-Sender-Schnittstellen-IC Texas Instruments XTR115UA SOIC-8

Der Texas Instruments XTR115UA ist eine lineare integrierte Schaltung im SOIC-8-Gehäuse, die für 4–20-mA-Stromschleifen-Sender- und Schnittstellenanwendungen entwickelt wurde. Er bietet präzise Stromversorgung und Regelung für schleifengespeiste Sensoren und Sender und ermöglicht so eine genaue Signalumwandlung und stabile analoge Signalübertragung über große Entfernungen in der industriellen Automatisierung und Prozesssteuerung.

Vorteile

Das Gerät integriert eine Präzisionsspannungsreferenz und einen Stromregler, um einen stabilen, temperaturkompensierten Ausgangsstrom für Senderschleifen bereitzustellen. Sein SOIC-8-Formfaktor vereinfacht das Leiterplattenlayout und die Montage in kompakten Designs. Der XTR115UA unterstützt einen weiten Eingangsspannungsbereich und bietet geringe Drift und gute Linearität über den 4–20-mA-Bereich, was zur Aufrechterhaltung der Signalintegrität über lange Kabelstrecken und bei variierenden Versorgungsbedingungen beiträgt.

Geeignet für

• Schleifengespeiste 4–20-mA-Sender und -Sensoren
• Industrielle Prozesssteuerungs- und Überwachungssysteme
• Analoge Signalübertragung über große Entfernungen mittels Stromschleifen
• Signalkonditionierung und -umwandlung für Messumformer und Sender

Wichtige Spezifikationen

• GehäVerwendung: SOIC-8
• Funktion: 4–20-mA-Stromschleifen-Senderschnittstelle
• Integrierte Präzisionsspannungsreferenz
• Präzisionsstromregler mit geringer Drift
• Weiter Betriebseingangsspannungsbereich, geeignet für schleifengespeiste Designs
• Ausgelegt für Einzelversorgungsbetrieb

Verwendung

Integrieren Sie den XTR115UA gemäß dem vom Hersteller empfohlenen Schaltplan für schleifengespeiste 4–20-mA-Anwendungen in die Senderschaltung. Verbinden Sie das Gerät mit dem Sensor- oder Messumformerausgang und konfigurieren Sie die externen Widerstände wie erforderlich, um den gewünschten Ausgangsstrombereich einzustellen. Sorgen Sie für eine ordnungsgemäße Entkopplung und Erdung auf der Leiterplatte und beachten Sie den angegebenen Eingangsspannungsbereich und die Verlustleistungsgrenzen. Befolgen Sie die üblichen ESD-Vorsichtsmaßnahmen beim Umgang mit dem SOIC-8-Gehäuse.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb externe Widerstände mit geringer Toleranz, um die Ausgangsströme einzustellen, fügen Sie einen Bypass-Kondensator in der Nähe des Versorgungspins hinzu, um Rauschen zu reduzieren, und führen Sie Hochstromschleifenleiterbahnen fern von empfindlichen analogen Eingängen. Überprüfen Sie die Temperaturleistung im vorgesehenen Betriebsbereich und konsultieren Sie das Gerätedatenblatt für detaillierte thermische und Layout-Richtlinien.
