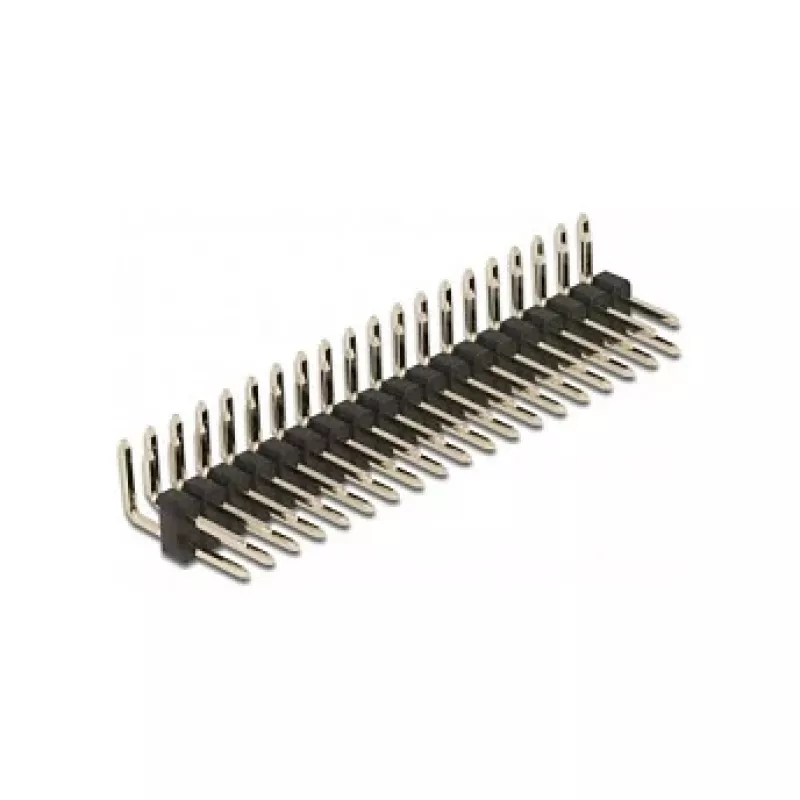

Stiftleiste DeLOCK 66702 Zubehör für Leiterplatten (PCB)

Die Stiftleiste DeLOCK 66702 ist ein Zubehör für Leiterplatten (PCBs), das eine zuverlässige elektrische und mechanische Verbindung zwischen einzelnen Platinen oder Modulen bietet. Sie kombiniert Metallkontakte mit einem Kunststoffisolator und ist in Schwarz und Metallic ausgeführt. Mit kompakten Abmessungen ist sie für den Einsatz in verschiedenen elektronischen Baugruppen vorgesehen, bei denen eine dauerhafte Leiterplattenverbindung erforderlich ist.

Vorteile

Die Stiftleiste bietet eine robuste Metallkontaktkonstruktion für eine gleichmäßige Signalübertragung und ein Kunststoffgehäuse, das das Löten und die Platinenmontage erleichtert. Ihre kompakte Größe und der Standardformfaktor vereinfachen die Integration in bestehende Leiterplattenlayouts, während die schwarz-metallische Ausführung eine eindeutige Polarität und Ausrichtung bei der Installation unterstützt.

Geeignet für

• Verbinden von gestapelten oder benachbarten Leiterplatten
• Prototyping und kundenspezifische elektronische Baugruppen
• Platine-zu-Platine-Signal- und Kleinleistungsverbindungen in Geräten
• Reparatur oder Austausch vorhandener Leiterplatten-Stiftleisten

Technische Daten

• Marke: DELOCK
• Modell / MPN: 66702
• EAN: 4043619667024
• Material: Metallkontakte mit Kunststoffisolator
• Ausführung: Schwarz und Metallic
• Abmessungen: 50,8 mm (Länge) x 12,9 mm (Tiefe) x 5 mm (Höhe)
• Kategorie: Zubehör für Leiterplatten (PCB)

Anwendung

Setzen Sie die Stiftleiste so in die vorgesehenen Löcher der Leiterplatte ein, dass der Kunststoffisolator mit der Platinenoberfläche abschließt und die Metallstifte auf der Lötseite herausragen. Befestigen Sie die Leiste, indem Sie jeden Stift an die Lötpads der Platine löten und dabei auf gute Lötstellen und korrekte Ausrichtung achten. Überprüfen Sie nach dem Löten die elektrische Durchgängigkeit und mechanische Stabilität, bevor Sie verbundene Module oder Gehäuse montieren.

Empfehlungen

Verwenden Sie geeignetes Lötequipment und treffen Sie ESD-Schutzmaßnahmen beim Umgang mit und der Installation der Stiftleiste. Überprüfen Sie die Stiftausrichtung und den Abstand anhand Ihres Leiterplattendesigns, um die Kompatibilität mit Gegensteckern oder Platinenlayouts sicherzustellen.
