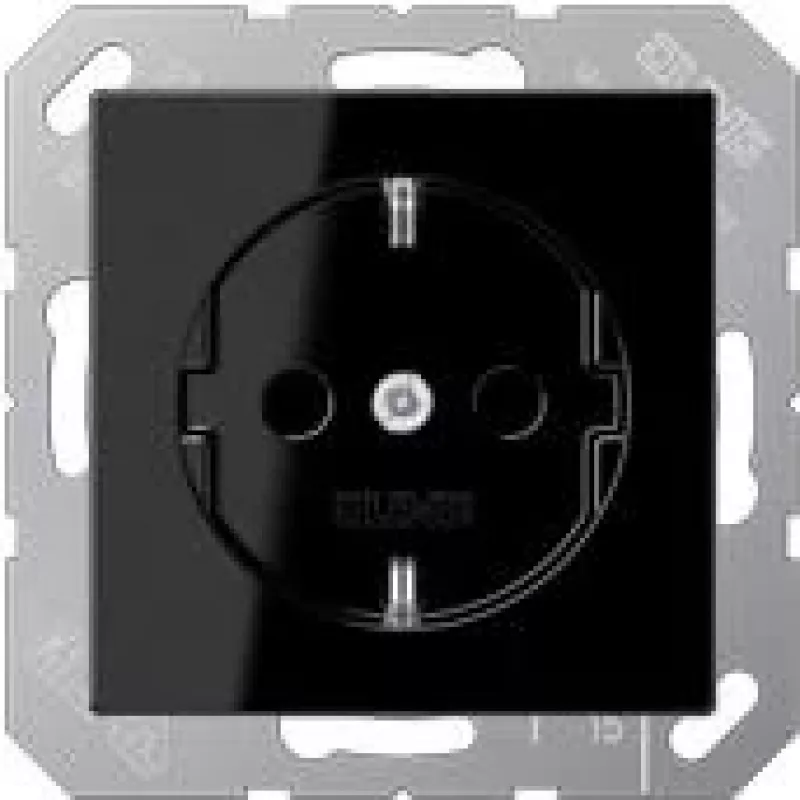

Steckdose Typ F JUNG A 1520 BF SW Schwarz

Die JUNG A 1520 BF SW Steckdose ist eine Unterputz-Steckdose vom Typ F (Schuko) in Schwarz, gefertigt aus strapazierfähigem Thermoplast. Sie ist für 250 V und 16 A ausgelegt und passt mit den kompakten Abmessungen von 55 × 55 mm in genormte Universal-Einbaudosen. Das Modell ist mit schraubenlosen Anschlussklemmen für Leiter bis 2,5 mm² erhältlich; Varianten ohne Krallen enthalten ein zusätzliches „N“ in der Bestellnummer (z. B. ..1520 N..), während Versionen mit Schraubklemmen die Bestellnummer ..1521.. verwenden. Der Tragring, die Krallen und die Krallenschrauben sind in den Schutzleiter integriert.

Vorteile

Die Steckdose bietet einen kompakten, standardisierten Formfaktor für den universellen Einsatz und besteht aus strapazierfähigem Thermoplast. Die schraubenlosen Klemmen ermöglichen ein werkzeugloses, schnelles Anschließen von Leitern bis 2,5 mm², während die alternativen Schraubklemmen eine konventionelle Anschlussmöglichkeit bieten. Der integrierte Tragring und die Erdungskomponenten vereinfachen die Montage und stellen eine ordnungsgemäße Schutzleiterverbindung sicher.

Geeignet für

Technische Daten

Anwendung

Installieren Sie die JUNG Typ-F-Steckdose in einer genormten Unterputzdose gemäß den örtlichen Elektrovorschriften. Bei der Variante mit schraubenlosen Klemmen den Leiter auf die empfohlene Länge abisolieren, in die Klemme einführen, bis er fixiert ist, und den mechanischen Halt prüfen. Bei der Schraubklemmen-Variante die Klemmschrauben lösen, Leiter einführen und mit dem angegebenen Drehmoment anziehen. Stellen Sie sicher, dass der Schutzleiter über die integrierten Erdungskomponenten korrekt angeschlossen ist. Die Spannung erst nach korrekter Montage und Anschlussprüfung wieder zuschalten.

Empfehlungen

Nutzen Sie die schraubenlose Variante für eine schnellere Vor-Ort-Verdrahtung von Leitern bis 2,5 mm²; wählen Sie die Schraubklemmen-Variante, wenn eine klassische Klemmverbindung erforderlich ist. Halten Sie die geltenden Verdrahtungsnormen ein und beachten Sie den maximalen Bemessungsstrom von 16 A und die Bemessungsspannung von 250 V.
