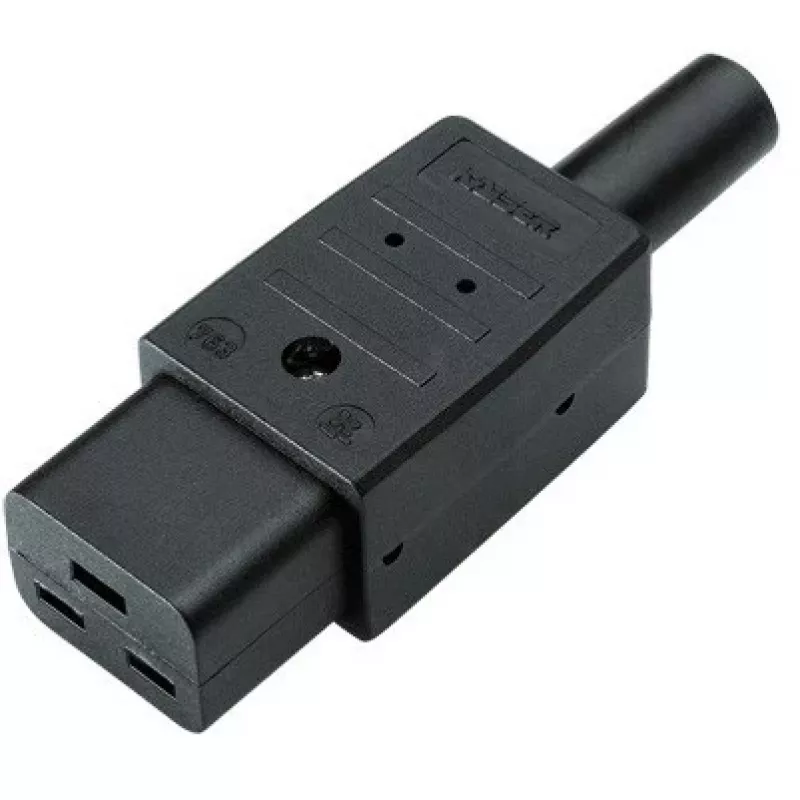

Elektro-Steckverbinder-Kupplung Bachmann 915.174

Der Elektro-Steckverbinder-Kupplung Bachmann 915.174 ist für sichere Verbindungen von Kabeln bis 3G 1,50 mm² ausgelegt und für 16 A bemessen. Er verfügt über ein Thermoplastgehäuse mit Schutzkontakt (C19) und einer Knickschutztülle für eine sichere Leitungsmontage. Die Kupplung eignet sich für Standard-Elektroinstallationen und bietet eine kompakte, zuverlässige Lösung zum Verbinden von Gegensteckern.

Vorteile

Die Thermoplastausführung bietet elektrische Isolierung und Verschleißfestigkeit, während der integrierte Schutzkontakt (C19) die Erdungskontinuität sicherstellt. Die Knickschutztülle schützt den Kabeleingang vor Biegebeanspruchung und verlängert die Lebensdauer. Das kompakte Design ermöglicht eine einfache Installation im privaten und gewerblichen Umfeld.

Geeignet für

• Anschluss von Geräten mit Kabeln bis 3G 1,50 mm²
• Temporäre oder permanente Leitungsmontage mit einer 16-A-Kupplung
• Anwendungen, die einen Schutzkontakt C19 erfordern

Technische Daten

• Hersteller: Bachmann
• Modell: 915.174
• EAN: 4016514014385
• Bemessungsstrom: 16 A
• Kabelkompatibilität: bis 3G 1,50 mm²
• Gehäusematerial: Thermoplast
• Schutzkontakt: C19
• Merkmal: Knickschutztülle für Leitungsmontage

Verwendung

Kabel auf die entsprechende Länge abisolieren, die Leiter in die entsprechenden Klemmen der Kupplung einführen und gemäß den Herstellerangaben zum Drehmoment oder den Befestigungsanweisungen sichern. Sicherstellen, dass der Erdungsleiter mit dem C19-Kontakt verbunden ist. Die Knickschutztülle über den Kabeleingang stülpen und das Gehäuse zusammensetzen, um die Verbindung zu sichern. Vor dem Anlegen der Spannung die Kontinuität und die korrekte Polarität überprüfen.

Empfehlungen

Die Kupplung nur mit Kabeln verwenden, die der angegebenen Nennleistung von 3G 1,50 mm² entsprechen und innerhalb der 16-A-Grenze liegen. Vor der Installation die Knickschutztülle und das Gehäuse auf Beschädigungen prüfen, und nach der Montage Durchgangs- und Isolationsprüfungen durchführen.
