Steckdose SAT + TV + Radio Televes 524501

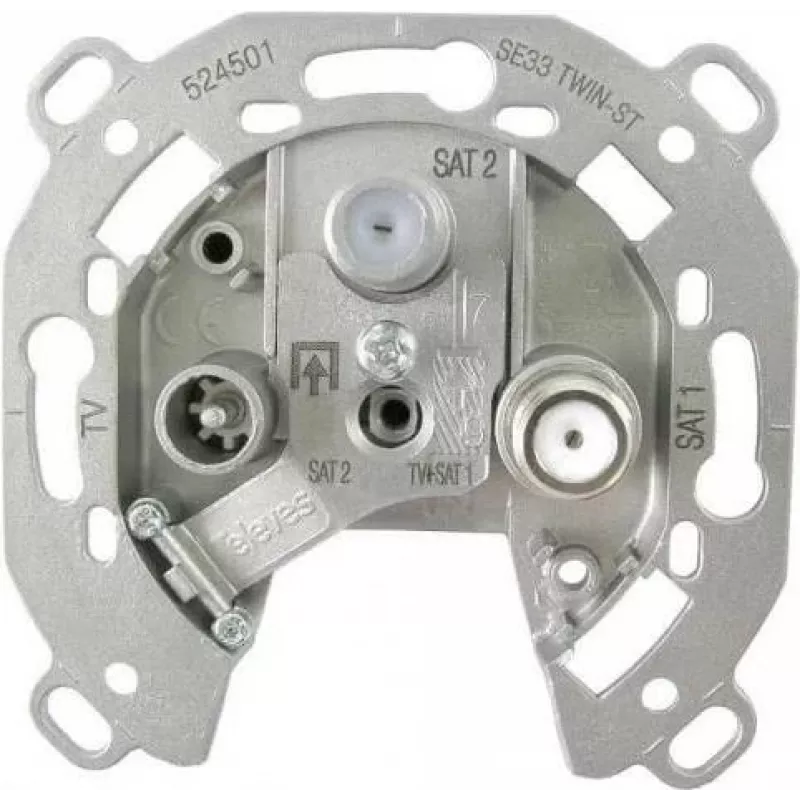

Die Televes 524501 Steckdose bietet Anschlüsse für Satellit, terrestrisches Fernsehen und UKW-Radio in einem kompakten Metallgehäuse. Sie verfügt über zwei F-Stecker für Satellit und einen IEC-Stecker für Radio/terrestrisches Fernsehen; SAT1 (unten rechts) liefert das Satellitensignal für Eingang 1 mit Filterung, SAT2 (oben) führt das Satellitensignal mit voller Bandbreite für Eingang 2 (5–2400 MHz), und der IEC-Stecker (unten links) führt UKW und terrestrisches Fernsehen von Eingang 1. Die Einheit hat eine geringe Dämpfung von etwa 1 dB, Abmessungen von 70 × 36 × 67 mm und eine leichte Metalloberfläche für Langlebigkeit.

Vorteile

Die Televes 524501 bietet eine kompakte Lösung mit Metallgehäuse für kombinierte SAT-, TV- und Radioanschlüsse mit geringem Signalverlust. Sie unterstützt volle Satellitenbandbreite an einem Ausgang und bietet einen gefilterten Satellitenausgang für einen zweiten Tuner und leitet UKW-/Terrestrische Signale über den IEC-Anschluss. Geringe Größe und geringes Gewicht vereinfachen die Installation in Standard-Unterputzdosen.

Geeignet für

• Heiminstallationen, die kombinierte Anschlüsse für Satellit, terrestrisches Fernsehen und UKW-Radio erfordern
• Installationen mit zwei Satelliten-Tunern, wobei einer volle Bandbreite und der andere gefilterten Ausgang benötigt
• Austausch oder Aufrüstung von Wandsteckdosen in Wohnungen und kleinen Installationen

Wichtige Spezifikationen

• Modell: Televes 524501
• Anschlüsse: 2 × F (SAT1 gefiltert, SAT2 volle Bandbreite 5–2400 MHz), 1 × IEC-Stecker (UKW/TV von Eingang 1)
• Dämpfung: ~1 dB
• Abmessungen (B×T×H): 70 × 36 × 67 mm
• Eingangsstrom: 0,5 A
• Gewicht (Verpackung): 100 g
• Oberfläche: metallisch
• Marke / MPN / EAN: Televes / 524501 / 8424450188606

Verwendung

Montieren Sie die Steckdose in eine kompatible Unterputzdose, wobei der untere Teil des Gehäuses wie vorgesehen offen bleibt. Schließen Sie die ankommenden Satellitenleitungen gemäß dem Installationsplan an die entsprechenden Eingänge an: Leitung für Eingang 1 für den gefilterten SAT1-Ausgang und Leitung für Eingang 2 für den SAT2-Ausgang mit voller Bandbreite. Verbinden Sie den IEC-Stecker mit dem UKW-/Terrestrisches TV-Kabel von Eingang 1. Stellen Sie sicher, dass alle F- und IEC-Verbindungen fest angezogen sind, und schalten Sie während der Installation alle aktiven Verstärker aus.
