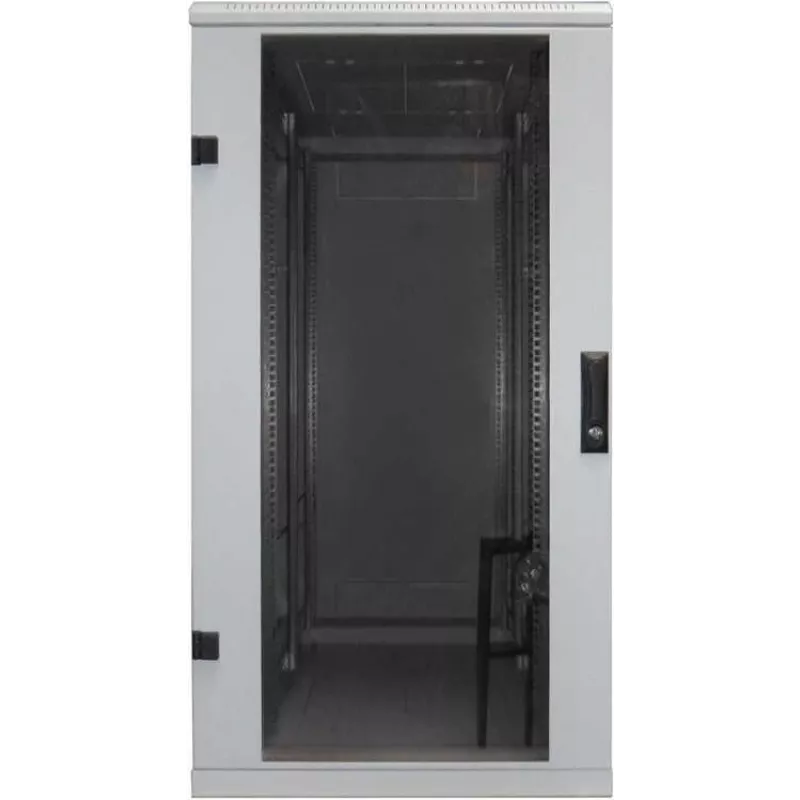

Standschrank Triton RMA-27-A66-CAX-N1 27U 800 kg Grau

Geschweißter Standverteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA Standverteilerschrank-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Der RMA hat eine robuste geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für die erstklassige Optik des Schranks. Die Doppeltüren sind mit Steck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von nahezu 180°. Die Türen können leicht abgenommen und der Türanschlag gewechselt werden. Triton Hebelgriffe Wir fertigen eigene schwenkbare Hebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Befestigungsschienen Die vertikalen 19"-Rasterschienen sind in der Tiefe des Gehäuses stufenlos einstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA verfügt über einen geschweißten Rahmen und abnehmbare Seitenwände. Diese sind ebenso wie die Rückwand serienmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftereinheiten Für diesen Verteilertyp kann eine spezielle massive Blechtür für den Einbau der Lüftereinheiten RAx-CH-X0x-X3 bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechbare Kabeleinführungen Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten ausgestattet. Sie können mit einem Bürstenstreifen gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides im Zubehörpaket enthalten). Öffnung für die Lüftereinheit Die große Öffnung mit Ausbrechplatte ermöglicht den Ein- und Ausbau eines Triton-Lüfterpanels von außen ohne Schrauben. Lenkrollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, bei Bedarf mit optionalem Zubehör für Sockel, Lenkrollen oder Schwerlastrollen mit Stützrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben serienmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen für die Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftereinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind entsprechend den einschlägigen Normvorschriften miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen im 19"-, 21"- und 23"-Abstand, je nach verwendeter Technologie. Mittleres Paar vertikaler Montageschienen Für Verteiler mit einer Tiefe von über 800 mm liefern wir serienmäßig ein drittes Paar vertikaler Montageschienen, die durch ihr offenes Profil die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Trägerarten (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19"-Zubehör beträgt 330 mm. 19"-Standverteiler mit IP20-Schutzgrad Der Verteiler enthält 4 (6 bei Verteilern mit einer Tiefe über 800 mm) einstellbare vertikale Rastschienen für die Installation der Komponenten. Verteilerschrank-Konstruktion: Geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügeligen Türen in massiver Blechausführung, perforiert (80 % und 86 % Luftdurchlass) oder Glastürvarianten mit 4 mm dickem Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindestauftragsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen ausgelegt. Der Verteilerrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Last des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Tiefe: 600 mm
• Höheneinheiten: 27U
• Türhöhe: 1214 mm
• Empfohlene Höchstlast: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Zerlegbar: Nein
• Höhe (außen): 1300 mm
• Verpackungshöhe: 1,300 m
• Verpackungsvolumen: 0,4680 m³
• Vordertür: Glastür mit Linksanschlag
• Verschluss Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Rechte Seitenwand: Massives Stahlblech, mit zwei Sicherheitsschlössern
• Linke Seitenwand: Massives Stahlblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Stahlblechrückwand, mit zwei Sicherheitsschlössern
• Verschluss Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 497 mm
• Herstellernummer: RMA-27-A66-CAX-N1
• EAN Barcode: 8595105190685
• Verpackungslänge: 0,600 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei Montage dieser Füße erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der Vertikalschienen: 517 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 60,160 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Breite: 600 mm
• Schutzklasse: IP20

Verwendung

Stellen Sie den Standschrank auf eine ebene Fläche und fixieren Sie die Nivellierfüße oder installieren Sie je nach Anforderung optionale Lenkrollen oder einen Sockel. Stellen Sie die vertikalen 19"-Schienen auf die gewünschte Tiefe ein und sichern Sie sie für die Gerätemontage. Verwenden Sie ausbrechbare Blindplatten für die Kabeleinführung und bringen Sie Bürstenstreifen oder Kabeldurchführungen an, um das Eindringen von Staub zu reduzieren. Bestellen Sie bei Bedarf das Türenzubehör für Lüftereinheiten, um Triton-Lüftereinheiten zu installieren, und montieren Sie horizontales Kabelmanagement oder einen Schwenkrahmen, wo angegeben, um schwerere Lasten zu tragen und die Kabelführung zu organisieren.

Empfehlungen

Verwenden Sie bei Schränken mit Gerätelasten über 500 kg das horizontale Kabelmanagementsystem im Rahmen, um die Struktur zu verstärken. Stellen Sie die Verbindung der abnehmbaren Teile gemäß den örtlichen Normen sicher und ziehen Sie aktive Kühlung (Lüftereinheiten) für Geräte mit hoher Packungsdichte in Betracht.
