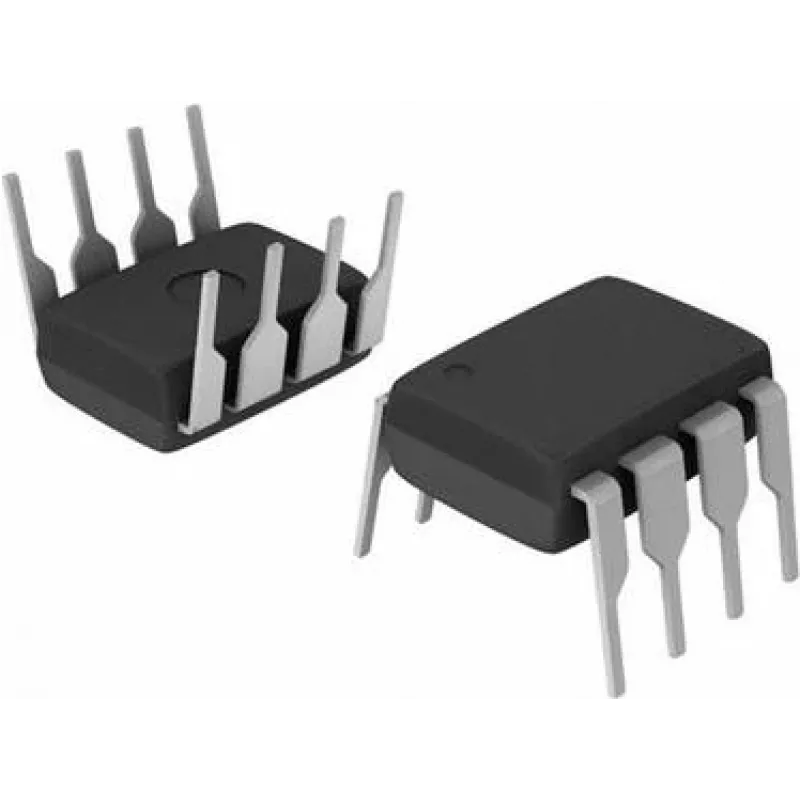

Spannungsüberwachungs-IC Texas Instruments TL7705ACP — Überwachung 3–18 V, DIP-8

Der Texas Instruments TL7705ACP ist ein Spannungsüberwachungs-IC im DIP-8-Gehäuse, der für die Überwachung einzelner Versorgungsspannungen mit einem wählbaren Schwellenbereich von 3 V bis 18 V ausgelegt ist. Er vereint Spannungserkennung und Reset-Ausgangsfunktionen, um einen kontrollierten Start, Schutz vor Spannungseinbrüchen und eine zuverlässige Reset-Signalisierung für Mikrocontroller, digitale Logik und eingebettete Systeme zu gewährleisten. Das Bauteil verhindert undefiniertes Systemverhalten bei Spannungsabfällen und sorgt für einen geordneten Betrieb während der Spannungssequenzierung und bei Stromausfällen.

Vorteile

Der TL7705ACP bietet einen breiten Erkennungsbereich, der sowohl für Niederspannungs- als auch für höhere Spannungssysteme geeignet ist, bei gleichzeitig kompaktem DIP-8-Footprint für einfache Durchsteckmontage. Er integriert eine präzise Schwellenerkennung und eine Reset-Überwachungsfunktion in einem einzigen Gehäuse, reduziert externe Komponenten und vereinfacht das Platinendesign. Der dedizierte Reset-Ausgang liefert ein sauberes Reset-Signal bei Unterspannungszuständen und beim Aus- und Wiedereinschalten, was die Systemzuverlässigkeit ohne aufwändige externe Beschaltung verbessert.

Geeignet für

• Unterspannungsschutz für Mikrocontroller und MCUs
• Spannungsüberwachung in eingebetteten Systemen und Unterhaltungselektronik
• Spannungssequenzierung und kontrollierter Start von Systemen mit mehreren Spannungsschienen
• Industrielle Steuerungsgeräte, die eine zuverlässige Reset-Signalisierung erfordern

Technische Daten

• Versorgungsspannungs-Überwachungsbereich: 3 V bis 18 V
• Gehäusetyp: Durchsteckmontage DIP-8
• Reset-Überwachungsfunktion für Unterspannungserkennung
• Einkanalige Spannungserkennung und Reset-Ausgang
• Geringe Anzahl externer Komponenten; integrierte Überwachungsfunktionen

Verwendung

Setzen Sie den TL7705ACP als DIP-8-Durchsteckbauteil auf die Platine und verbinden Sie die zu überwachende Versorgungsspannung gemäß dem Datenblatt mit dem entsprechenden Eingangspin. Platzieren Sie die erforderlichen Bypass-Kondensatoren an den Versorgungspins und führen Sie den Reset-Ausgang zum Reset-Eingang des Ziel-Mikrocontrollers oder der Logik. Konfigurieren Sie weitere externe Pull-up- oder Pull-down-Komponenten wie für die vorgesehenen Logikpegel spezifiziert. Befolgen Sie die vom Hersteller empfohlenen Layout- und Entkopplungspraktiken, um eine stabile Erkennung und zuverlässige Reset-Timing zu gewährleisten.

Empfehlungen

Verwenden Sie den TL7705ACP für Systeme, bei denen eine einzelne überwachte Spannungsschiene eine zuverlässige Reset-Überwachung erfordert; überprüfen Sie Schwellwert- und Zeitverhalten anhand der Spannungsmargen Ihres Systems und sorgen Sie für eine ausreichende Entkopplung in der Nähe des Bauteils. Für die Überwachung mehrerer Spannungsschienen oder spezifische Timing-Anforderungen ziehen Sie ergänzende Überwachungs-ICs oder externe Zeitgeberkomponenten nach Bedarf in Betracht.
