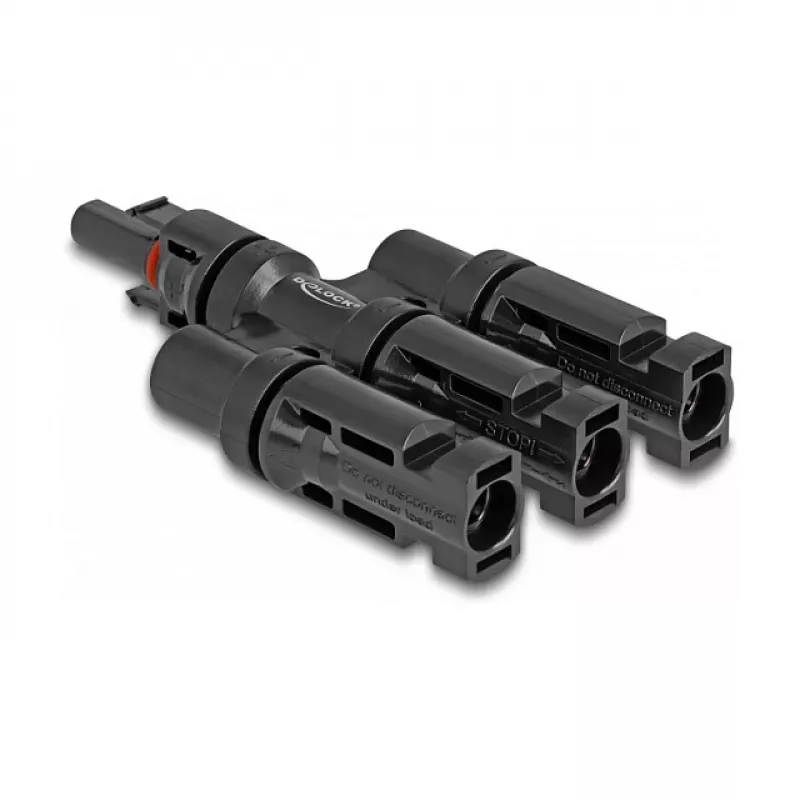

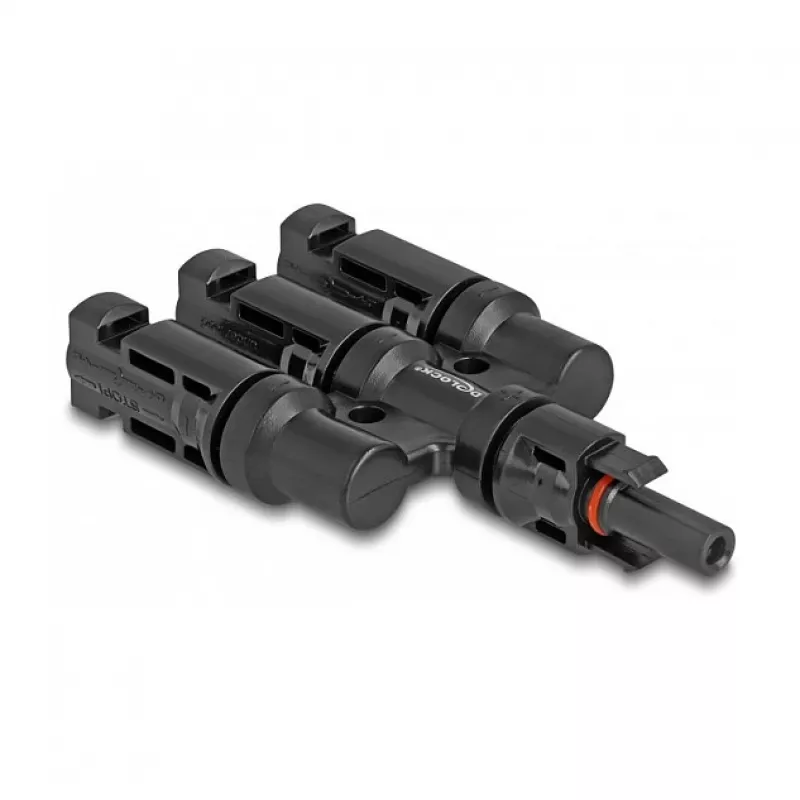

Solarpanel-Steckverbinder DeLOCK DL4 1 x Buchse auf 3 x Stecker schwarz

Der DeLOCK DL4 Solarsteckverbinder ist ein kompaktes Verdrahtungszubehör für Photovoltaikanlagen, das einen Buchseneingang in drei Steckerausgänge umwandelt, um erzeugte Energie zu verteilen. Er ist für eine zuverlässige elektrische Übertragung zwischen Solarpanels und nachgeschalteten Komponenten ausgelegt und wird in einem schwarzen Gehäuse mit den Abmessungen 39 mm (B) x 104 mm (T) x 18 mm (H) geliefert.

Vorteile

Die DL4-Steckverbinderfamilie verfügt über einen Einrastmechanismus, der ein versehentliches Trennen verhindert, während er mit dem entsprechenden Werkzeug gelöst werden kann. Das Steckverbindergehäuse ist nach IP67 zertifiziert und bietet Schutz gegen Staub und zeitweiliges Untertauchen in Wasser. Seine kompakte Bauform unterstützt eine ordentliche Kabelführung in Installationen.

Geeignet für

• Aufteilen eines einzelnen Solarpanel-Ausgangs auf mehrere Eingänge
• Verbinden von Photovoltaikmodulen in privaten oder kleinen gewerblichen Arrays
• Inline-Verbindungen, bei denen ein IP67-zertifizierter Außensteckverbinder erforderlich ist

Wichtige Spezifikationen

• Typ: DL4 Solarsteckverbinder, 1 x Buchse auf 3 x Stecker
• Marke: DELOCK
• Modell / MPN: 60025
• EAN: 4043619600250
• Farbe: Schwarz
• Abmessungen: 39 mm (B) x 104 mm (T) x 18 mm (H)
• Schutzart: IP67 (staub- und wasserdicht)

Verwendung

Stecken Sie die entsprechenden DL4-Stecker- und Buchsen-Gegenstücke zusammen, bis das Einrastklicken zu spüren ist, um eine sichere Verbindung zu gewährleisten. Zum Trennen der Steckverbinder verwenden Sie das geeignete Lösewerkzeug, um den Einrastmechanismus zu entriegeln. Stellen Sie sicher, dass die Kabel gemäß den Installationsrichtlinien Ihrer Photovoltaikanlage korrekt verlegt und befestigt sind.

Empfehlungen

Verwenden Sie den Steckverbinder nur in Systemen mit kompatiblen DL4-Gegenstücken und innerhalb der elektrischen und umgebungsbedingten Grenzen, die durch die Systemkomponenten definiert sind; überprüfen Sie die Verbindungen regelmäßig auf Verschleiß und Dichtungsintegrität, insbesondere nach Belastungen durch Außenbedingungen.
