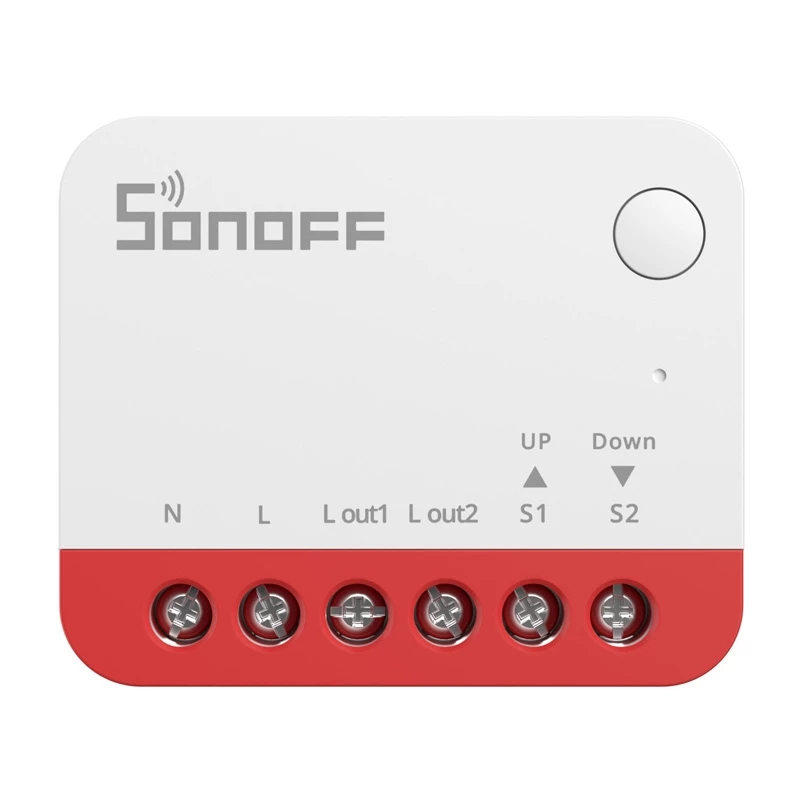

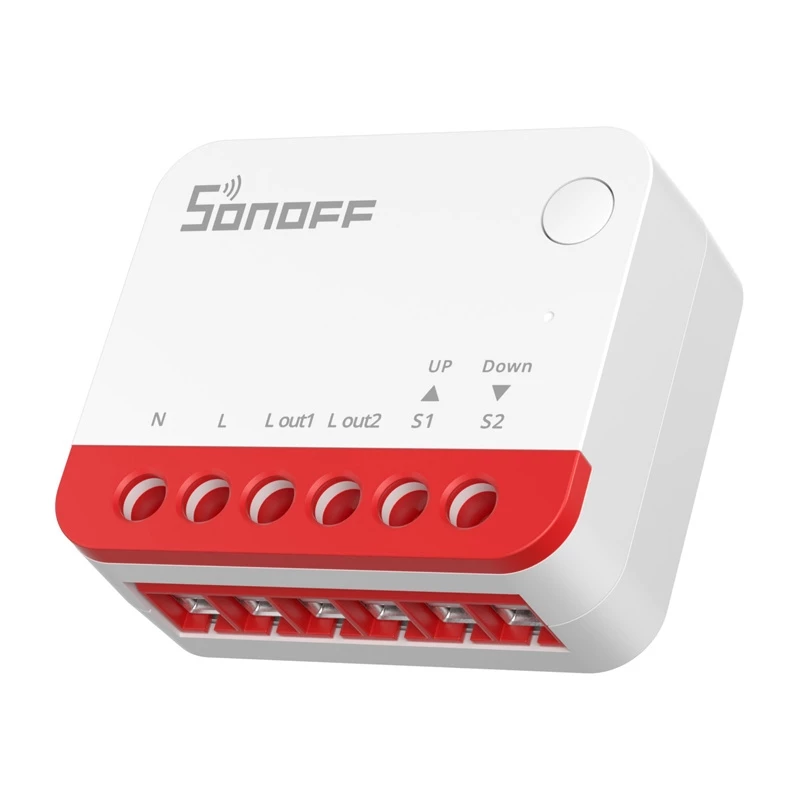

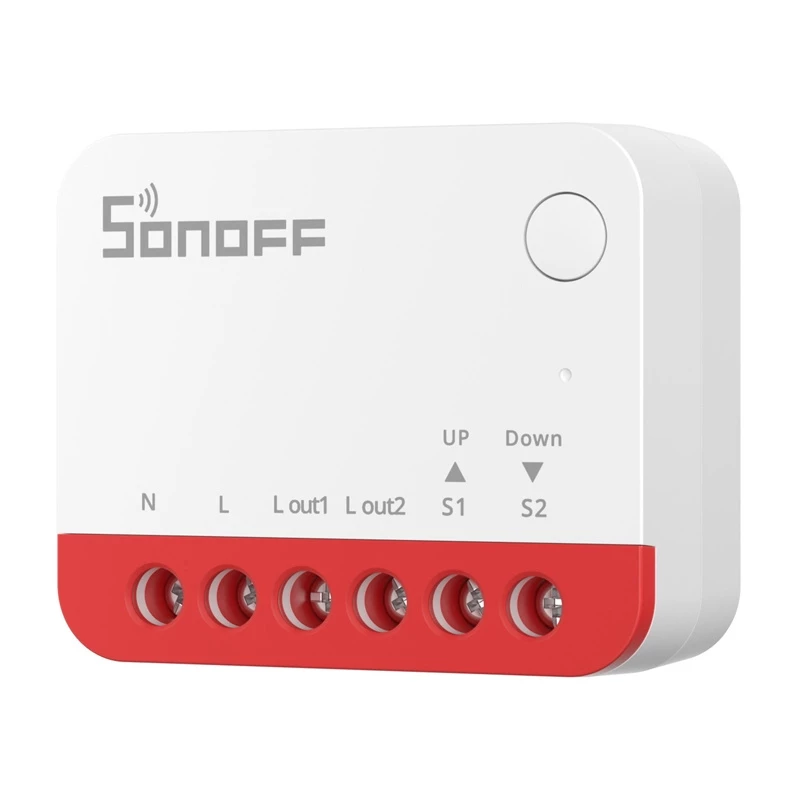

Smart-Schalter Sonoff MINI-ZBRBS ZigBee-kompatibel Mini-Größe für Unterputzinstallation, flaches Relais

Der Sonoff MINI-ZBRBS ist ein kompakter Zigbee 3.0 Mini-Schalter für die Unterputzinstallation, der herkömmliche Rollladen- und Jalousiesysteme in intelligente, steuerbare Geräte verwandelt. Er passt in typische Wanddosen und unterstützt lokale Steuerung, prozentuale Positionierung, Kalibrierung des Motorwegs und Integration mit beliebten Automatisierungsplattformen wie Home Assistant. Das Modul fungiert auch als Zigbee-Router zur Stärkung des Mesh-Netzwerks und arbeitet mit einer Vielzahl von Rohr- und Kettenmotoren für AC 4-Draht- und 5-Draht-Installationen.

Vorteile

Kleine Abmessungen ermöglichen die Installation in Standarddosen mit 60 mm Durchmesser und bieten gleichzeitig eine präzise prozentuale Positionssteuerung und automatische Kalibrierung des Motorbereichs. Das Gerät unterstützt lokale Zigbee-Szenen und funktioniert auch ohne Internetzugang weiter; zudem dient es als Signalverstärker zur Verbesserung der Netzwerkstabilität. Die Kompatibilität mit herkömmlichen Wandschaltern erhält die manuelle Steuerung neben dem intelligenten Betrieb.

Geeignet für

• Automatisierung von Rollläden und Jalousien
• Umrüstung kabelgebundener Rohr- oder Kettenmotoren auf Zigbee-Steuerung
• Integration in Home Assistant und ähnliche Zigbee-Hubs
• Installationen, die ein kompaktes Unterputzmodul in Standard-Schalterdosen erfordern

Technische Daten

• Hersteller: Sonoff
• Modell: MINI-ZBRBS
• Eingangsspannung: 100–240 V ~ 50/60 Hz
• Motorlast: 100–240 V / 1 A
• Funk: Zigbee 3.0
• Gehäusematerial: PC (Polycarbonat)
• Betriebstemperatur: -10 °C bis 40 °C
• Abmessungen: 39,5 x 33 x 16,8 mm

Verwendung

Installieren Sie den MINI-ZBRBS in einer Standard-Wanddose hinter dem vorhandenen Schalter oder im Hohlraum nahe dem Rollladenmotor unter Beachtung der örtlichen Elektrovorschriften. Schließen Sie die Versorgungsleitungen, den Neutralleiter und die Motorleitungen entsprechend dem Motortyp (4- oder 5-Draht-Wechselstromanschlüsse) und dem mitgelieferten Schaltplan in der Bedienungsanleitung an. Koppeln Sie das Modul mit einem Zigbee-Hub (z. B. Home Assistant mit einem Zigbee-Koordinator), um Fernsteuerung, prozentuale Positionierung und Szenenlogik zu ermöglichen. Führen Sie nach der ersten Verkabelung das Kalibrierungsverfahren durch, damit das Modul die Endlagen des Motors lernt und eine genaue Positionssteuerung möglich ist.

Empfehlungen

Verwenden Sie das Gerät mit kompatiblen Rohr- oder Kettenmotoren, die innerhalb der angegebenen Spannungs- und Stromgrenzen arbeiten. Sorgen Sie für eine korrekte Verkabelung und Erdung während der Installation und führen Sie nach der Installation eine Kalibrierung durch. Platzieren Sie das Modul für eine stabile Zigbee-Abdeckung innerhalb eines bestehenden Zigbee-Netzes oder fügen Sie bei Bedarf zusätzliche Router hinzu. Beachten Sie die mitgelieferte Bedienungsanleitung für Pairing, Schaltpläne und Sicherheitshinweise.
