Smart-Relais Shelly Wave Shutter Schwarz 10 A 110–230 V, max. Reichweite 40 m, 25 dBmW

Das Shelly Qubino Wave Shutter Schwarz ist ein kompaktes Z-Wave™-Rollladensteuerungsrelais mit integrierter Leistungsmessung, das für den automatisierten und ferngesteuerten Betrieb von Rollläden, Jalousien, Markisen, Fenstern, Poolabdeckungen und anderen Geräten mit bidirektionalen Wechselstrommotoren entwickelt wurde. Es unterstützt einen maximalen Kanalstrom von 10 A und arbeitet mit 110–230 V AC. Die geringen Abmessungen des Moduls (37 x 42 x 16 mm) und das niedrige Gewicht (29 g) ermöglichen eine unauffällige Unterputzmontage und Integration in Hausautomationssysteme bei einem niedrigen Stromverbrauch von 0,3 W.

Vorteile

Das Gerät ermöglicht eine präzise Positionssteuerung für Rollläden und ist mit Z-Wave-Netzwerken zur Fernverwaltung kompatibel. Die integrierte Leistungsmessung erlaubt die Überwachung des Energieverbrauchs und die Erkennung abnormalen Verbrauchs. Die Nennleistung von 10 A pro Kanal unterstützt typische Motorlasten, und die kompakte Größe erleichtert die Installation hinter Schaltern oder in Verteilerdosen. Der niedrige Standby-Stromverbrauch verbessert die Gesamtsystemeffizienz.

Geeignet für

• Automatisierte Rollläden und Jalousien
• Markisen- und Fensterantriebssteuerung
• Poolabdeckungsmotoren, die von bidirektionalen Wechselstrommotoren angetrieben werden
• Integration in Z-Wave-basierte Hausautomationssysteme

Wichtige technische Daten

• Marke: Shelly
• Modell / MPN: Shelly_W_Shutter
• EAN: 3800235269008
• Protokoll: Z-Wave™
• Max. Strom: 10 A pro Kanal
• Eingangsspannung: 110–230 V AC
• Leistungsaufnahme (Standby): 0,3 W
• Abmessungen: 37 x 42 x 16 mm
• Gewicht: 29 g

Verwendung

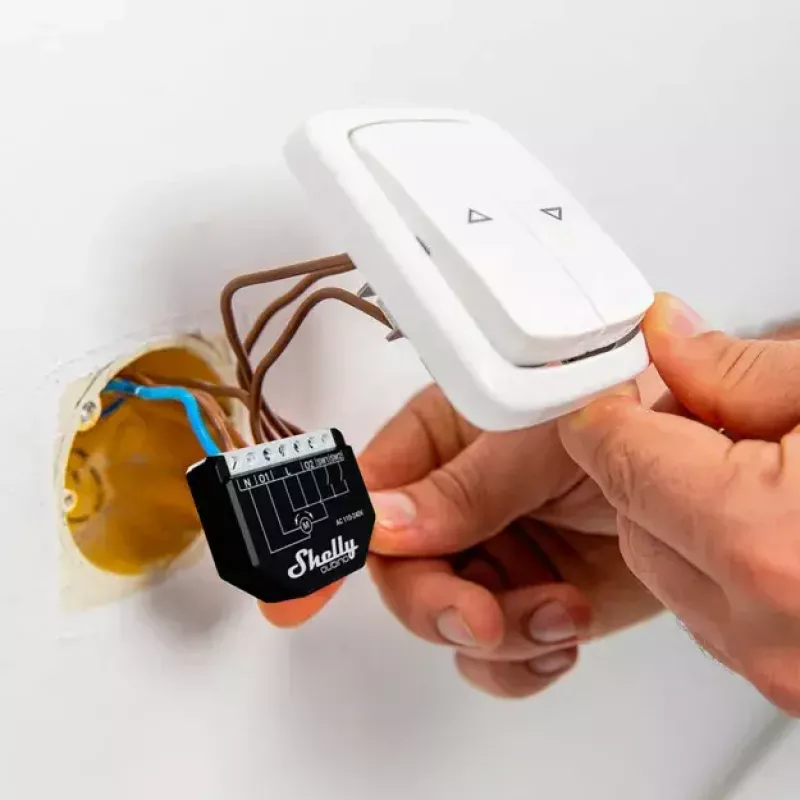

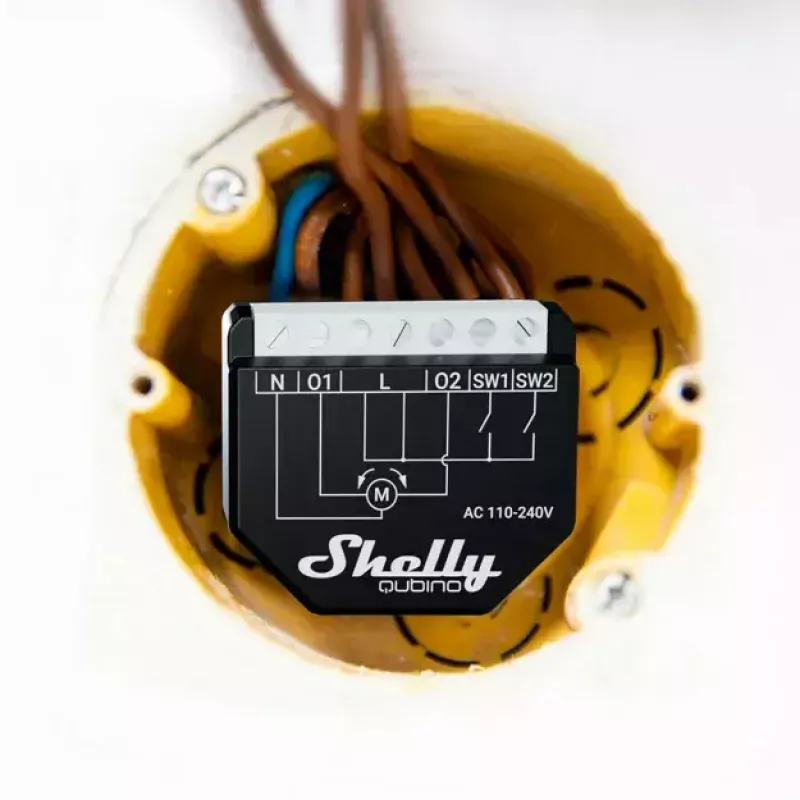

Installieren Sie das Shelly Qubino Wave Shutter Schwarz hinter dem Wandschalter oder in einer Verteilerdose gemäß den örtlichen Elektrovorschriften. Schließen Sie die Kabel des bidirektionalen Wechselstrommotors an die dafür vorgesehenen Relaisausgänge an und versorgen Sie das Modul mit 110–230 V AC. Koppeln Sie das Relais mit einem Z-Wave-Controller gemäß dem Einbindungsverfahren des Controllers. Konfigurieren Sie bei Bedarf die Endlagen und die Kalibrierung je nach Motortyp und nutzen Sie die Z-Wave-Schnittstelle oder kompatible Apps, um Szenen, Zeitpläne und Fernsteuerung einzurichten.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb stellen Sie sicher, dass die Stromaufnahme des Motors 10 A pro Kanal nicht überschreitet. Beauftragen Sie einen qualifizierten Elektriker mit der Installation und befolgen Sie die Richtlinien des Z-Wave-Controllers für sichere Kopplung und Firmware-Updates, um Kompatibilität und Stabilität zu gewährleisten.
