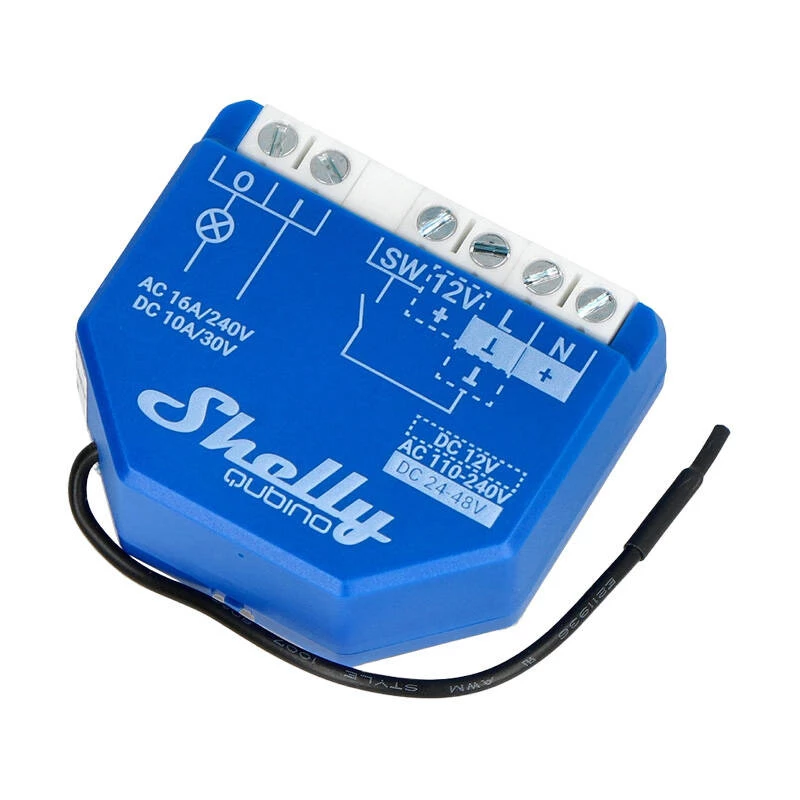

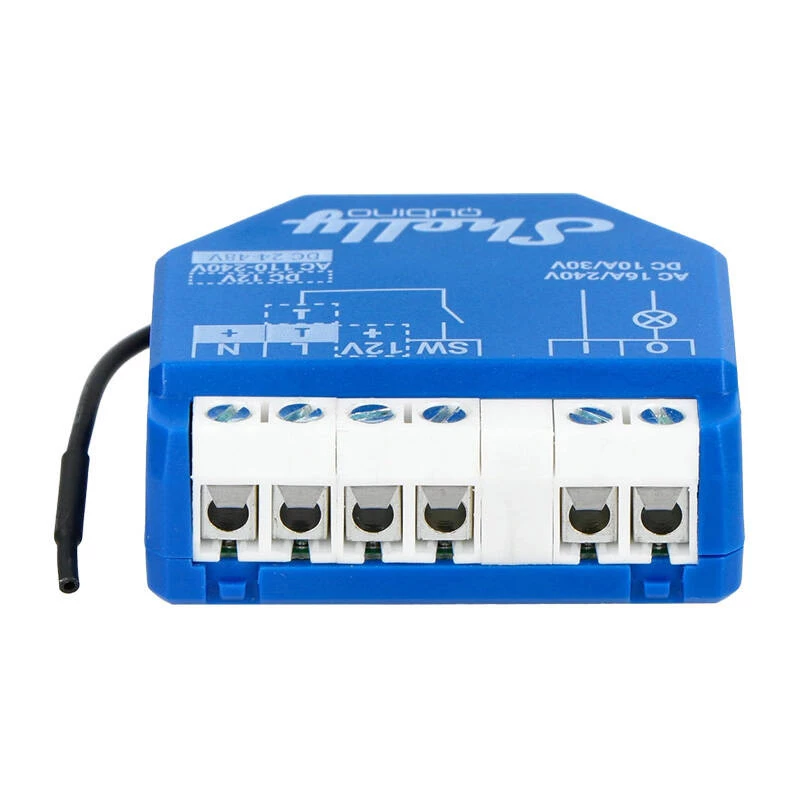

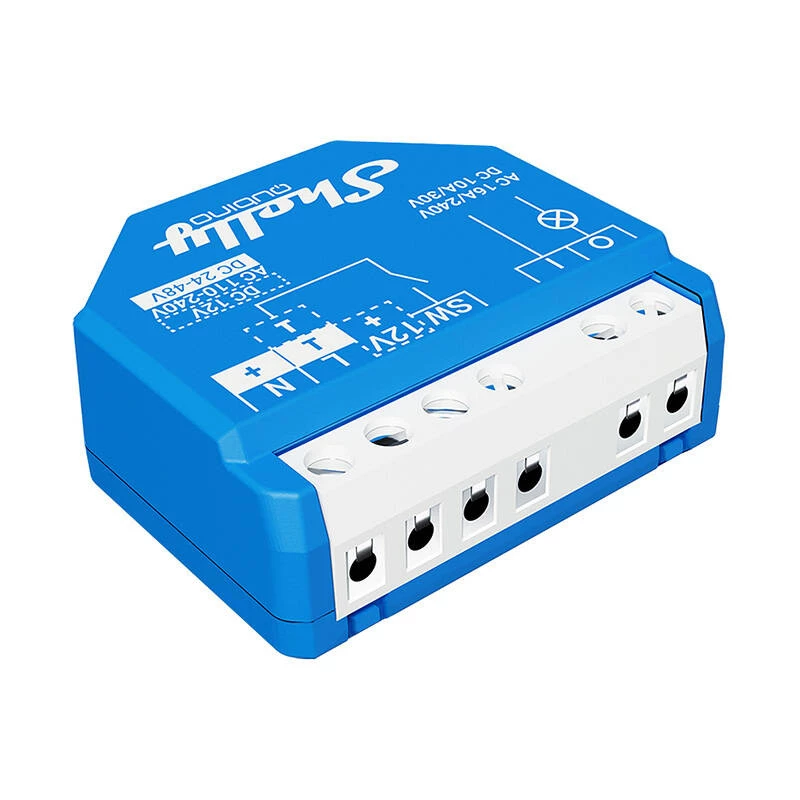

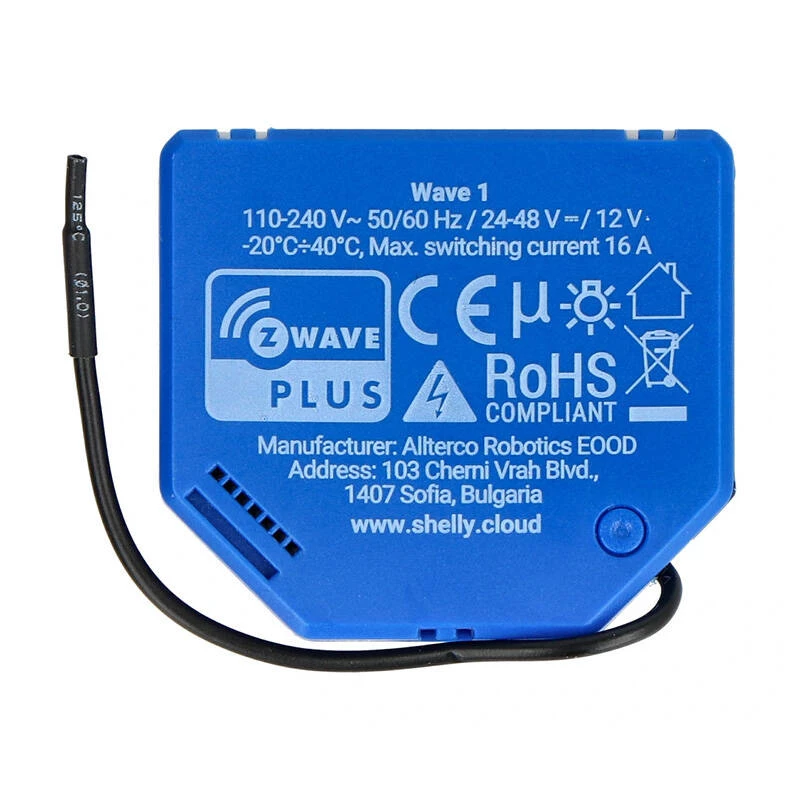

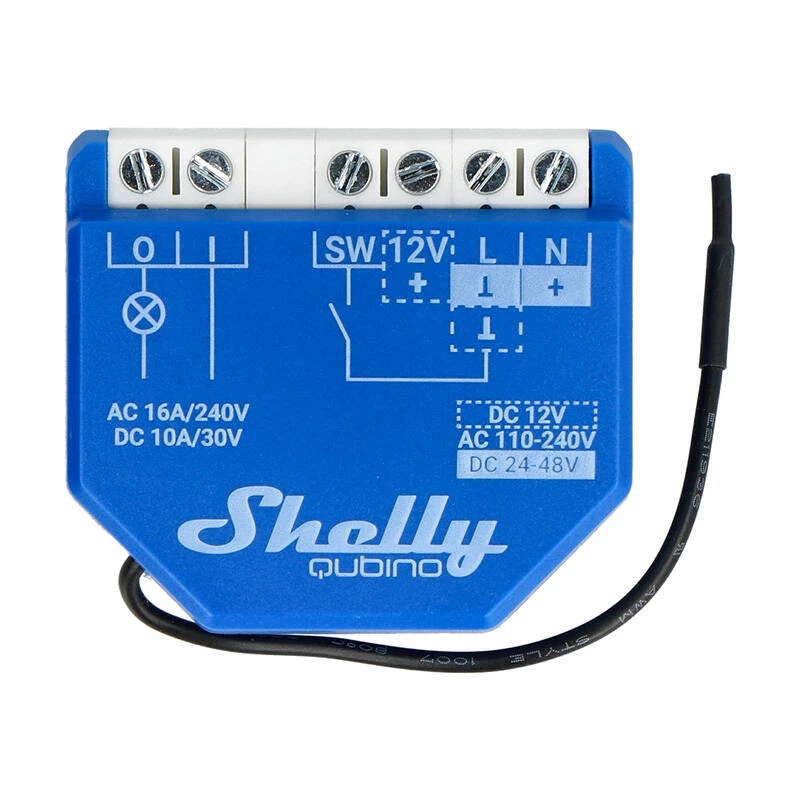

Smart-Relais Shelly Qubino Wave 1 Kunststoff 110–240V 16A, Z-Wave 868,4 MHz, blau, Wandmontage

Das Shelly Qubino Wave 1 ist ein intelligenter Z-Wave-Schalter zur Steuerung einer breiten Palette elektrischer Geräte und Büroausstattung. Das Modul im Kunststoffgehäuse und kompakter Bauform (42 × 16 × 37 mm) unterstützt den Betrieb mit 110–240 V AC und 24–48 V DC und bietet einen potentialfreien (trockenen) Ausgangskontakt mit einer Schaltleistung von bis zu 16 A. Es ist mit Z-Wave-Netzwerk-Gateways kompatibel und verwendet den Z-Wave-Chip der S800-Generation für eine zuverlässige Integration in Z-Wave-Smarthome-Netzwerke.

Vorteile

Wave 1 ermöglicht die Nachrüstinstallation hinter vorhandenen Schaltern oder Steckdosen und damit die Fernsteuerung angeschlossener Geräte über jedes zertifizierte Z-Wave-Netzwerk-Gateway. Das Gerät unterstützt direkte Gerätezuordnungen für Automationen ohne Zentrale, einen großen Ausgangsspannungsbereich einschließlich Kleinspannungslasten und kann mit mehr als 4000 zertifizierten Z-Wave-Geräten und Netzwerk-Gateways zusammenarbeiten. Integrierte Zeitplan- und Szenenunterstützung ermöglichen zeit- und ereignisbasierte Automatisierung.

Geeignet für

• Steuerung von Leuchten und LED-Streifen
• Betrieb von Toren und Garagentoren
• Verwaltung von Bewässerungs- und Sprinklersystemen
• Steuerung elektrischer Schlösser und Zugangssysteme
• Schalten von Steckdosen und Büroausstattung

Wichtige Spezifikationen

• Marke: Shelly (Qubino-Serie)
• Modell / MPN: SHELLY_W_1
• EAN: 3800235269039
• Stromversorgung: 110–240 V AC; 24–48 V DC; unterstützt auch 12 V DC für einige Anwendungen
• Ausgang: potentialfreier Kontakt (trocken)
• Max. Schaltstrom: 16 A
• Abmessungen: 42 × 16 × 37 mm
• Z-Wave: S800-Generation, kompatibel mit zertifizierten Z-Wave-Netzwerk-Gateways

Verwendung

Installieren Sie das Wave-1-Modul hinter einem vorhandenen Schalter oder in einer Installationsdose unter Beachtung der örtlichen Elektrovorschriften. Schließen Sie den Eingang und die potentialfreien Ausgangskontakte entsprechend dem Lasttyp und den Nennspannungen (bis zu 16 A) an. Binden Sie das Gerät mit Ihrem Z-Wave-Netzwerk-Gateway in Ihr Z-Wave-Netzwerk ein und konfigurieren Sie seine Parameter in der Gateway-App. Nach der Einbindung können Sie das angeschlossene Gerät fernsteuern, Zeitpläne festlegen und Szenen über die Gateway-Schnittstelle erstellen. Für direkte Gerät-zu-Gerät-Aktionen legen Sie Zuordnungen innerhalb des lokalen Z-Wave-Netzwerks fest.

Empfehlungen

Verwenden Sie ein zertifiziertes Z-Wave-Netzwerk-Gateway, um die volle Funktionalität (Fernsteuerung, Zeitpläne und Szenen) freizuschalten. Überprüfen Sie die Lastwerte und die Verkabelung vor der Installation und ziehen Sie bei Bedarf eine qualifizierte Elektrofachkraft hinzu. Verwenden Sie für die Garagentorsteuerung die angegebenen DC-Betriebsspannungen (12 V DC oder 24–48 V DC) und stellen Sie sichere Verbindungen zum Garagentormechanismus sicher.
