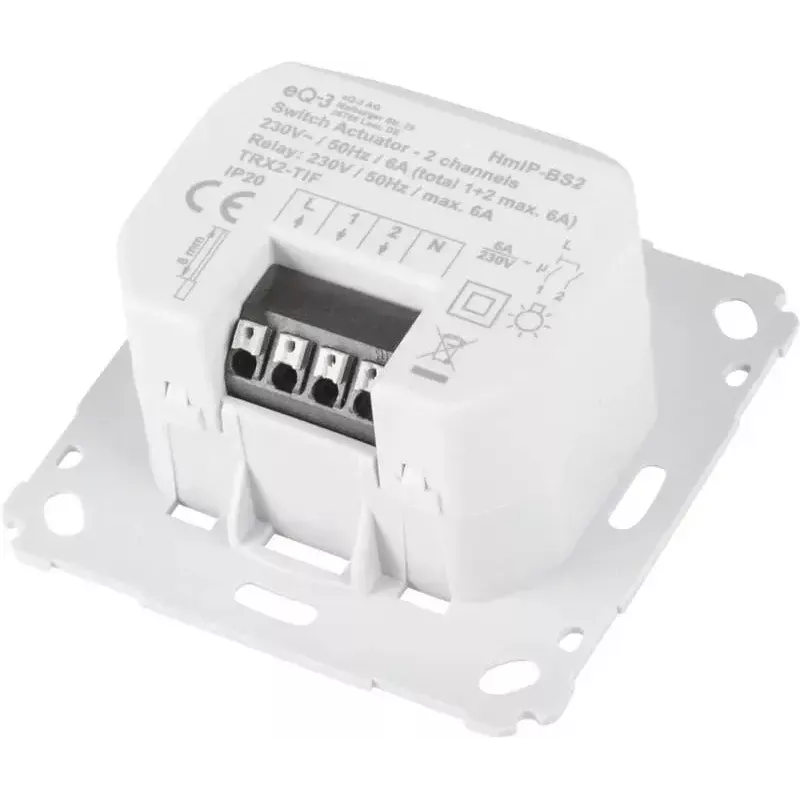

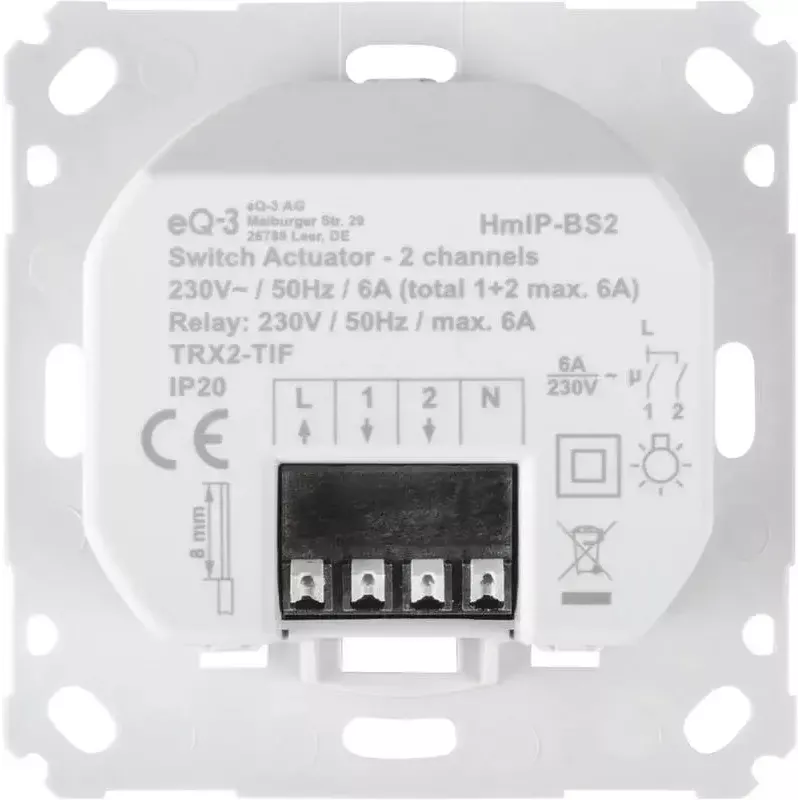

Schaltaktor Homematic IP 156757A0 — 230 V AC, 1380 W, 868,6 MHz

Der Homematic IP Schaltaktor 156757A0 ist ein kompaktes Zweikanalmodul, das für die Integration in elektrische Installationen von Smart Homes entwickelt wurde. Er arbeitet mit 230 V AC und kommuniziert über das 868,6 MHz Funkprotokoll von Homematic IP. Untergebracht in einem kleinen Gehäuse (71×37×71 mm), eignet sich das Gerät für die Installation in Standard-Unterputzdosen oder hinter vorhandenen Wandschaltern, um ein Fern- oder lokales Schalten von angeschlossener Beleuchtung und Lasten mit einer maximalen kombinierten Schaltleistung von 1380 W und einer Reichweite in Innenräumen von bis zu 150 m zu ermöglichen.

Vorteile

Das Zweikanaldesign ermöglicht die Steuerung von zwei getrennten Stromkreisen mit einem einzigen Aktor, was die Installationskomplexität reduziert und Platz spart. Schraubenlose Klemmen vereinfachen die Verkabelung und erhöhen die Installationssicherheit. Das Gerät unterstützt mehrere Steuerungsoptionen: manuelles Schalten über vorhandene Wandschalter, Steuerung per Smartphone-App, Sprachassistenten und Homematic IP Fernbedienungen. Der kompakte Formfaktor ermöglicht eine diskrete, nicht sichtbare Installation bei voller Funktionalität für zeitgesteuerte Ereignisse und Automatisierungsszenarien.

Geeignet für

• Steuerung von zwei Deckenleuchten oder Beleuchtungskreisen von einem Installationspunkt aus
• Nachrüstinstallationen hinter vorhandenen Schaltern in Wohnbereichen
• Integration in zeitgesteuerte Routinen und ereignisbasierte Automatisierungen (z. B. Sonnenauf-/untergang)
• Sprachgesteuertes Lichtschalten über kompatible Sprachassistenten

Wichtige Spezifikationen

• Versorgungsspannung: 230 V AC
• Maximale Schaltleistung: 1380 W (kombiniert)
• Funkfrequenz: 868,6 MHz (Homematic IP Protokoll)
• Reichweite in Innenräumen: bis zu 150 m (typisch, abhängig von der Umgebung)
• Abmessungen: 71 × 37 × 71 mm (geeignet für Unterputzdose)
• Anzahl der Schaltkanäle: 2
• Anschlusstyp: schraubenlose Klemmen für Außenleiter und geschaltete Leiter

Verwendung

Installieren Sie den Aktor in einer Standard-Unterputzdose oder hinter einem vorhandenen Schalter unter Beachtung der elektrischen Sicherheitsregeln und örtlichen Vorschriften. Schließen Sie die Versorgungs- und Lastleiter an die schraubenlosen Klemmen an und stellen Sie sicher, dass die kombinierte Last die angegebene maximale Schaltleistung nicht überschreitet. Koppeln Sie den Aktor über die 868,6 MHz Funkverbindung mit einem Homematic IP Access Point oder Netzwerk-Gateway und konfigurieren Sie die Kanäle in der App. Nach der Inbetriebnahme können Sie die Ausgänge manuell über Wandschalter, über die Homematic IP App, per Sprachbefehl über unterstützte Assistenten oder mit kompatiblen Fernbedienungen und Tastern betreiben.

Empfehlungen

Um einen zuverlässigen Betrieb zu gewährleisten, verteilen Sie die Lasten auf die beiden Kanäle, um die kombinierte Schaltleistung nicht zu überschreiten, überprüfen Sie die Kabelquerschnitte und Verbindungen während der Installation und positionieren Sie den Aktor in ausreichender Reichweite zum Homematic IP Access Point. Aus Sicherheits- und Konformitätsgründen sollte die Installation von einer qualifizierten Elektrofachkraft durchgeführt werden.
