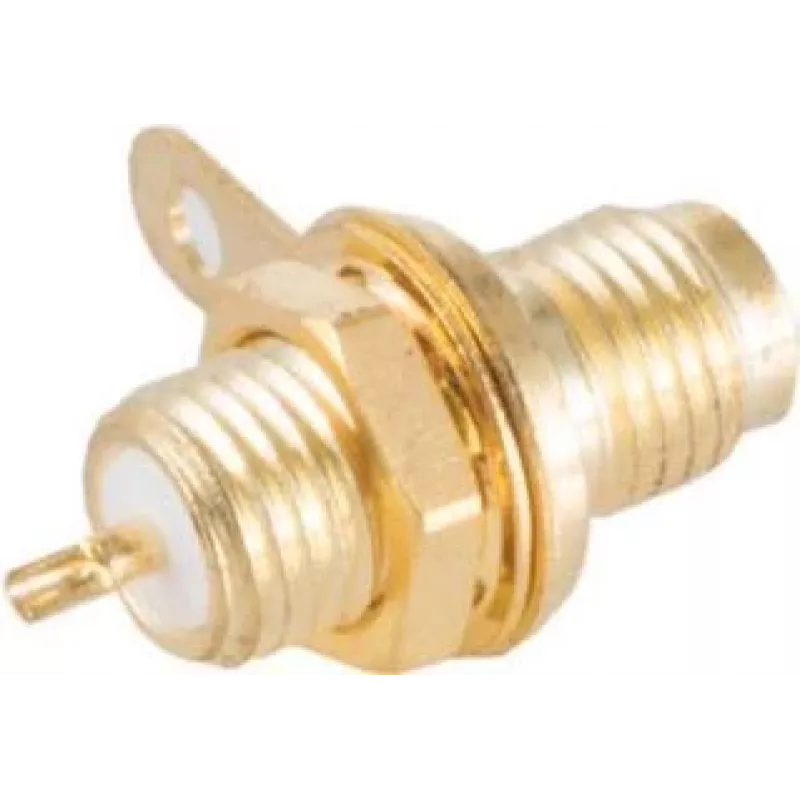

SMA-Videostecker ShiverPeaks 98610 zentrale Montage – koaxialer Anschluss für Videosysteme

Der ShiverPeaks SMA-Videostecker 98610 mit zentraler Montage ist eine koaxiale Schnittstelle zur Panelmontage, die eine kompakte SMA-Verbindung mit Gewinde für die HF- und Videosignalübertragung bietet. Er ist für die sichere Installation in Platten oder Gehäusen vorgesehen und verfügt über eine vergoldete Kontaktoberfläche, um zuverlässigen elektrischen Kontakt und geringere Signalverluste sicherzustellen. Der Stecker unterstützt Verbindungen zwischen Videogeräten, Testinstrumenten und Verkabelungen, bei denen ein SMA-Anschluss erforderlich ist.

Vorteile

Dieser SMA-Videostecker zeichnet sich durch ein zentrales Montagedesign aus, das die Installation in Platten und Gehäusen vereinfacht und dabei ein flaches Profil beibehält. Die SMA-Verschraubung sorgt für mechanisch stabile Verbindungen mit guter Vibrationsfestigkeit. Vergoldete Kontakte verbessern die Leitfähigkeit und Korrosionsbeständigkeit und tragen zur Erhaltung der Signalintegrität für HF- und Videoanwendungen bei. Die kompakte Größe des Steckers macht ihn für enge Räume und dichte Geräteanordnungen geeignet.

Geeignet für

• Panel- oder Gehäusemontage in Video- und HF-Geräten
• Signalführung zwischen Kameras, Monitoren und HF-Modulen
• Prüfstände und Messaufbauten, die SMA-Schnittstellen erfordern
• Reparatur und Nachrüstung professioneller oder Hobby-Videosysteme

Wichtige Spezifikationen

• Steckertyp: SMA-Buchse, zentrale Montage
• Kontaktbeschichtung: vergoldete Kontaktflächen für verbesserte Leitfähigkeit
• Montageart: Panel-/Gehäusemontage mit zentraler Befestigung
• Schnittstelle: SMA mit Gewinde für Koaxialkabelabschluss
• Anwendung: HF- und Videosignalübertragung in kompakten Installationen

Verwendung

Bohren und bereiten Sie den Panelausschnitt gemäß den mechanischen Abmessungen des Steckers vor, setzen Sie den Stecker je nach Bedarf von vorne oder hinten ein und befestigen Sie ihn mit der zentralen Befestigungsmutter. Schließen Sie ein entsprechend abgeschlossenes SMA-Koaxialkabel an, indem Sie den SMA-Stecker von Hand auf den Stecker schrauben; wenn verfügbar, verwenden Sie einen Drehmomentschlüssel, um das vom Hersteller empfohlene Drehmoment zu erreichen. Überprüfen Sie nach der Installation Durchgang und Signal mit geeigneten Prüfgeräten, um korrekte Verbindung und Signalintegrität zu bestätigen.

Empfehlungen

Verwenden Sie ordnungsgemäß abgeschlossene Koaxialkabel mit passender Impedanz, um Reflexionen und Signalverschlechterung zu vermeiden. Vermeiden Sie ein übermäßiges Anziehen des SMA-Gewindes, um Schäden am Dielektrikum oder Mittelstift zu verhindern; beachten Sie, wenn verfügbar, die Drehmomentspezifikationen. Für langfristige Zuverlässigkeit inspizieren Sie vergoldete Kontakte regelmäßig auf Verschleiß oder Verschmutzung und ersetzen Sie den Stecker, wenn mechanischer Verschleiß die Signalqualität beeinträchtigt.
