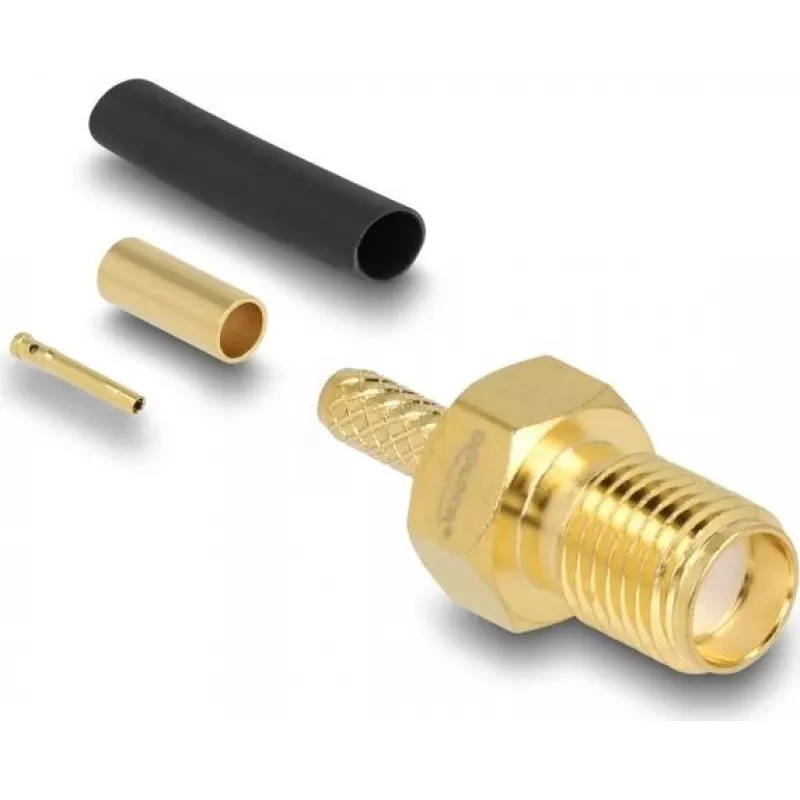

SMA-Buchse zum Crimpen DELOCK 91783 für Koaxialkabel RG‑174/RG‑316 mit Schrumpfschlauch

Die DELOCK SMA-Buchse zum Crimpen 91783 ist eine Koaxialsteckverbinderlösung zum Abschließen von RG‑174- und RG‑316-Kabeln. Der Steckverbinder verwendet eine Crimp-Befestigung für eine sichere elektrische und mechanische Verbindung und wird mit einem Schrumpfschlauch für zusätzlichen Umweltschutz und Zugentlastung geliefert. Er ist für HF-Signalwege vorgesehen, bei denen eine Standard-SMA-Buchse erforderlich ist, und bietet einen kompakten und industrieüblichen Abschluss für Antennen, Funkgeräte, GPS-Module und Testinstrumente.

Vorteile

Die Crimp-Befestigung bietet bei korrekter Montage beständige mechanische Stabilität und reproduzierbare Impedanzleistung. Der mitgelieferte Schrumpfschlauch verbessert den Feuchtigkeitsschutz und reduziert die Kabelbewegung am Abschlusspunkt, wodurch die Integrität des Steckverbinders über die Zeit erhalten bleibt. Der SMA-Buchsen-Formfaktor bietet eine weit verbreitete Gewindeschnittstelle, die mit gängigen SMA-Steckern kompatibel ist und eine einfache Integration in bestehende HF-Systeme ermöglicht.

Geeignet für

Wichtige Spezifikationen

Verwendung

Bereiten Sie das RG‑174- oder RG‑316-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für den Steckverbinderkörper passenden Abmessungen abisolieren. Schieben Sie den Schrumpfschlauch vor der Montage über das Kabel. Führen Sie den Kabelmittelleiter und das Dielektrikum in den Steckverbinder ein, bis er richtig sitzt, und verpressen Sie dann die Hülse mit einem Crimpwerkzeug, das für die Hülsengröße geeignet ist. Positionieren Sie nach dem Crimpen den Schrumpfschlauch über der Verbindung und erwärmen Sie ihn, um ihn zu schrumpfen, sodass eine schützende Abdichtung entsteht und eine Zugentlastung gewährleistet wird. Überprüfen Sie den montierten Steckverbinder auf korrekten Sitz und stellen Sie sicher, dass das SMA-Buchsengewinde und der Mittelkontakt vor der Verwendung frei von Verunreinigungen sind.

Empfehlungen

Verwenden Sie das empfohlene Crimpwerkzeug und die passende Gesenkgröße für zuverlässigen elektrischen Kontakt und mechanischen Halt. Vermeiden Sie übermäßiges Abisolieren des Kabels, um Abschirmung und Impedanz zu erhalten. Stellen Sie bei Anwendungen, die Feuchtigkeit oder mechanischen Vibrationen ausgesetzt sind, sicher, dass der Schrumpfschlauch vollständig angebracht ist, und erwägen Sie bei Bedarf zusätzliche Abdichtungsmaßnahmen. Überprüfen Sie nach der Montage mit geeignetem Testgerät Durchgang und Rückflussdämpfung, um einen korrekten Abschluss zu bestätigen.
