SMA Crimp-Stecker DELOCK 91780 für RG-174 / RG-316 Koaxialkabel mit Schrumpfschlauch

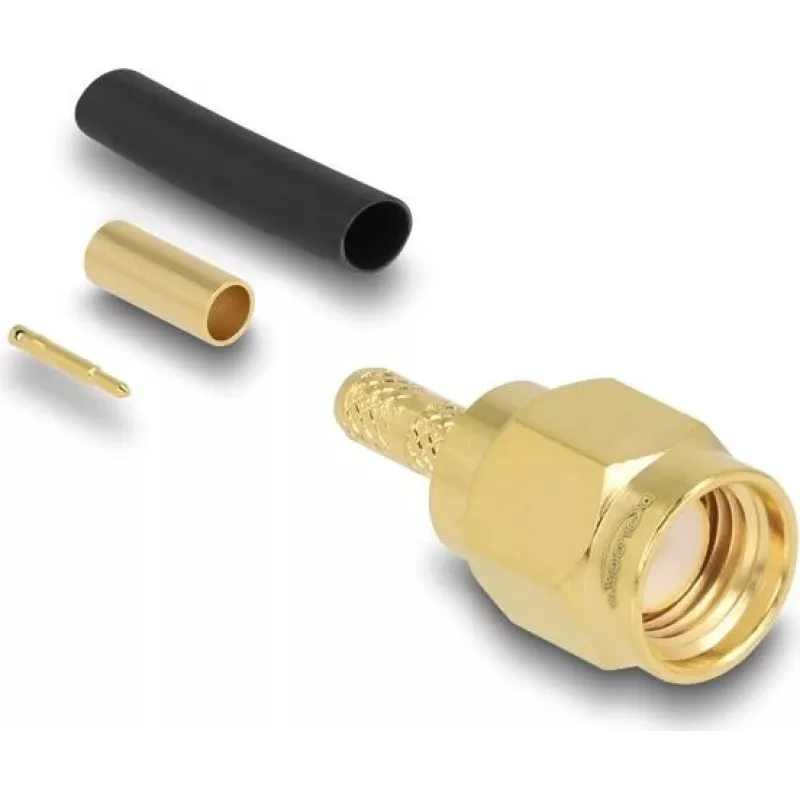

Der DELOCK SMA Crimp-Stecker 91780 ist ein kompakter SMA-Steckverbinder, der für RG-174 und RG-316 Koaxialkabel entwickelt wurde. Er verfügt über einen Crimp-Anschluss und enthält einen Schrumpfschlauch zur mechanischen Zugentlastung und für verbesserten Umweltschutz bei HF- und Antennenverbindungen. Der Steckverbinder bietet eine zuverlässige Schnittstelle für die Signalübertragung bei Reparaturen, kundenspezifischen Kabelkonfektionen und Installationen, die präzise Koaxialabschlüsse erfordern.

Vorteile

Der Steckverbinder bietet eine kompakte SMA-Schnittstelle, die sich für beengte Platzverhältnisse und Miniaturanwendungen eignet. Die Crimp-Verbindung gewährleistet gleichbleibende mechanische Stabilität und wiederholbaren elektrischen Kontakt, wenn sie mit dem passenden Crimpwerkzeug angebracht wird. Der mitgelieferte Schrumpfschlauch sorgt für zusätzliche Isolierung und Zugentlastung, verringert das Risiko von Kurzschlüssen und verbessert die Langlebigkeit im Feld- oder Werkstatteinsatz. Konzipiert für gängige dünne Koaxialkabel, ermöglicht er eine einfache Kabelvorbereitung und -konfektionierung.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für den Steckverbinder passenden Maße abisolieren. Schieben Sie den Schrumpfschlauch vor der Montage auf das Kabel. Führen Sie den Innenleiter in den Pin ein und vercrimpen Sie den Pin mit einem Crimpwerkzeug der richtigen Größe. Legen Sie das Geflecht über den Steckverbinderkörper, positionieren Sie die Crimphülse und vercrimpen Sie die Hülse, um den Außenleiter zu fixieren. Schieben Sie den Schrumpfschlauch über die Verbindungsstelle und erwärmen Sie ihn, um ihn zu schrumpfen und so für zusätzliche Isolierung und Zugentlastung zu sorgen. Überprüfen Sie den elektrischen Durchgang und die mechanische Stabilität, bevor Sie das Kabel in Betrieb nehmen.

Empfehlungen

Verwenden Sie ein kalibriertes Crimpwerkzeug, das für die Hülse und den Mittelpin des Steckverbinders spezifiziert ist, um eine zuverlässige elektrische Leistung zu gewährleisten. Befolgen Sie die üblichen HF-Montagepraktiken: Halten Sie die richtigen Abisolierlängen ein, vermeiden Sie es, den Innenleiter einzuschneiden, und überprüfen Sie die Crimpverbindungen visuell und mit einem Durchgangsprüfer. Verwenden Sie den Schrumpfschlauch, um den Abschluss vor Feuchtigkeit und mechanischer Abnutzung bei Feldinstallationen zu schützen.
