Adapter DELOCK SMA Gender-Changer 67412, SMA auf SMA, vergoldet

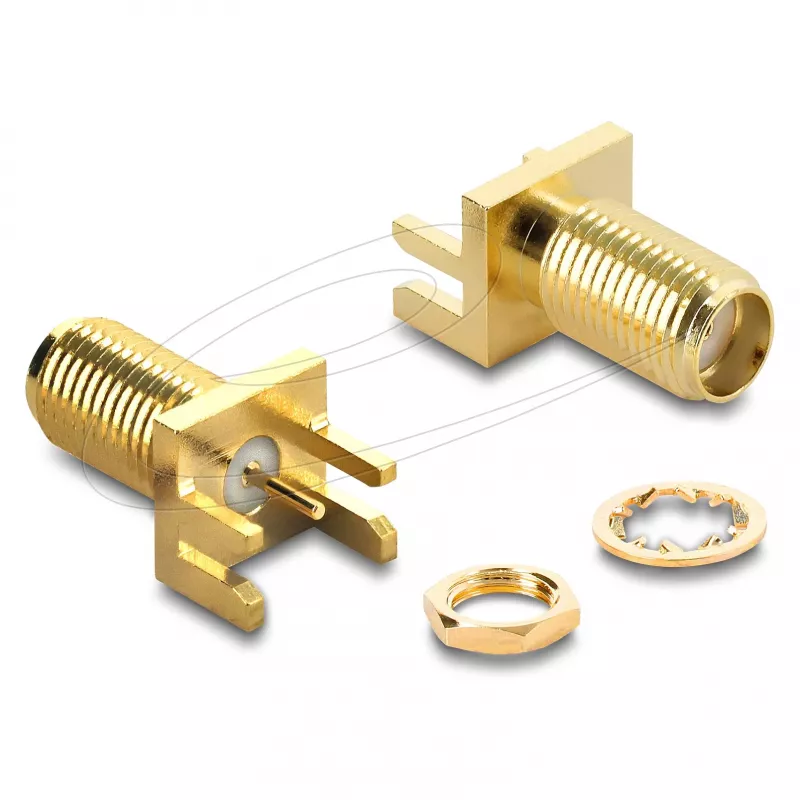

Der DELOCK 67412 ist ein SMA Gender-Changer-Adapter mit SMA-Anschlüssen an beiden Enden und einer goldfarbenen Oberfläche. Er wurde entwickelt, um das Geschlecht von Steckverbindern zu ändern oder SMA-terminierte Kabel und Geräte zu verbinden, und bietet eine kompakte Anschlusslösung für HF-Geräte, Antennen, Testaufbauten und Signalrouting, wo SMA-Schnittstellen verwendet werden. Die koaxiale SMA-Buchse eignet sich zum Löten auf Leiterplattenkanten mit einer maximalen Dicke von 1,7 mm; die Vergoldung reduziert Korrosion und unterstützt einen zuverlässigen elektrischen Kontakt über wiederholte Steckvorgänge hinweg.

Vorteile

Der Adapter verfügt über ein vergoldetes Messinggehäuse und eine PTFE-Isolierung, um eine stabile Leistung über einen weiten Temperaturbereich zu gewährleisten. Mit einer spezifizierten Impedanz von 50 Ohm und einem VSWR unter 1,3 unterstützt er HF-Übertragungen bis zu 6 GHz. Ausgelegt für die Oberflächenmontagetechnik mit fünf Lötpunkten, bietet der Steckverbinder eine robuste mechanische Fixierung und mehr als 500 Steckzyklen für den wiederholten Einsatz. Seine kompakte Bauweise ermöglicht eine einfache Integration in Prüfaufbauten und Geräte-Racks, wo eine einfache Genderumwandlung oder Kabelkopplung erforderlich ist.

Geeignet für

• Verbinden zweier SMA-terminierter Koaxialkabel
• Ändern des Steckverbindergeschlechts zwischen SMA-Geräten und Testgeräten
• Anschließen von Antennen, HF-Modulen und Messinstrumenten
• Kompakte Laboraufbauten, Prototypen und Signalrouting auf Leiterplatten mit einer Kantendicke von 1,7 mm

Wichtige Spezifikationen

• Steckverbindertyp: SMA auf SMA Gender-Changer (Buchse auf Buchse)
• Frequenzbereich: DC – 6 GHz
• Impedanz: 50 Ohm
• Spannungsstehwellenverhältnis (VSWR): < 1,3
• Gehäusematerial und -oberfläche: Messing, vergoldet
• Isolatormaterial: PTFE
• Isolationswiderstand: > 5000 MOhm
• Steckzyklenfestigkeit: > 500 Zyklen
• Montage: Oberflächenmontagetechnik für Leiterplattenkante (max. Dicke 1,7 mm)
• Lötung: 5 Lötpunkte
• Betriebstemperaturbereich: -65 °C bis 165 °C

Anwendungshinweise

Bereiten Sie die Leiterplattenkante mit einer Dicke von bis zu 1,7 mm vor und richten Sie die koaxiale SMA-Buchse auf die vorgesehenen Lötflächen aus. Fixieren Sie den Adapter durch Oberflächenlötung an den fünf Lötpunkten unter Verwendung von Standardlötprofilen für Messing- und vergoldete Kontakte. Nach dem Löten und der Überprüfung der Lötintegrität verbinden Sie SMA-terminierte Kabel oder Geräte durch handfestes Anziehen der SMA-Stecker, bis sie fest sitzen; vermeiden Sie übermäßiges Drehmoment, um Beschädigungen zu verhindern. Stellen Sie eine ordnungsgemäße Impedanzanpassung im HF-Pfad sicher und überprüfen Sie die Verbindungen mit geeigneten Testgeräten, bevor Sie den vollen Betrieb aufnehmen.
