SMA-Buchse zum Crimpen RG-174 / RG-316 DeLOCK 90037

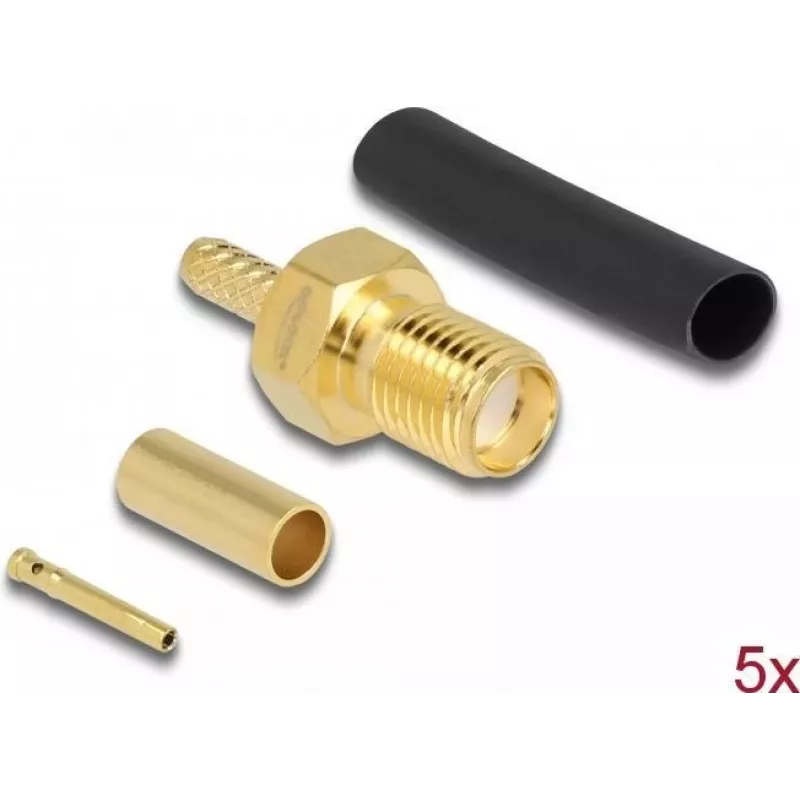

Die DeLOCK SMA-Buchse zum Crimpen RG-174 / RG-316 (Modell 90037) ist ein kompakter Koaxialsteckverbinder für den Einsatz in der Hochfrequenztechnik. Sie bietet eine Impedanz von 50 Ω und vergoldete Kontakte für zuverlässige Leitfähigkeit. Der Steckverbinder wird mit passendem Schrumpfschlauch geliefert und ist in Packungen zu je fünf Stück erhältlich. Die Messingausführung und die kleinen Abmessungen (8 mm Breite × 19,8 mm Tiefe × 8 mm Höhe) machen ihn geeignet für enge Installationen und verschiedene HF-Anwendungen.

Vorteile

Die SMA-Buchse verfügt über vergoldete Kontakte für verbesserten elektrischen Kontakt und Korrosionsbeständigkeit, eine standardisierte 50-Ω-Impedanz für HF-Kompatibilität und ein kompaktes Messinggehäuse, das in beengten Platzverhältnissen passt. Der mitgelieferte passende Schrumpfschlauch vereinfacht die Kabelkonfektionierung und sorgt für zusätzliche Zugentlastung. Lieferung in Packungen zu je fünf Stück für mehrere Verbindungen oder als Ersatzbedarf.

Geeignet für (Aufgaben/Einsatzfälle)

Technische Daten

Anwendung

Bereiten Sie das RG-174- oder RG-316-Kabel vor, indem Sie Außenmantel, Schirmgeflecht und Dielektrikum gemäß den Crimpspezifikationen des Steckverbinderherstellers abisolieren. Schieben Sie den mitgelieferten Schrumpfschlauch und die Crimphülse auf das Kabel, führen Sie den Innenleiter in den vergoldeten Pin ein und positionieren Sie den Steckverbinderkörper über dem Kabel. Verpressen Sie die Hülse mit einem geeigneten Crimpwerkzeug und erwärmen Sie anschließend den Schrumpfschlauch, um die Terminierung zu sichern und zu isolieren. Überprüfen Sie mechanische Stabilität und elektrischen Durchgang vor der endgültigen Installation.

Empfehlungen

Verwenden Sie den korrekten Crimpeinsatz für RG-174 oder RG-316 und überprüfen Sie jede Terminierung auf richtige Crimptiefe und sicheren Kontakt. Vermeiden Sie übermäßige Hitze beim Schrumpfen des Schlauchs, um das Dielektrikum oder die Beschichtung nicht zu beschädigen.
