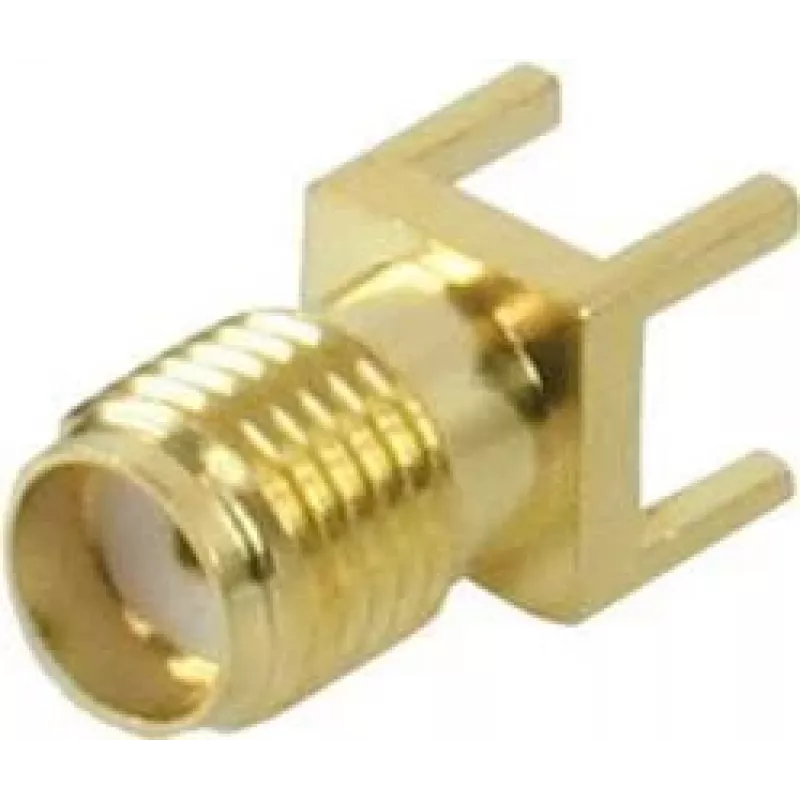

HF-/Video-Anschluss ShiverPeaks 98612 SMA vergoldet print-mount

Der SMA-Videoanschluss ShiverPeaks 98612 ist ein vergoldeter, print-mount HF-/Videoanschluss, der für die direkte Integration auf Leiterplatten entwickelt wurde. Er bietet eine kompakte koaxiale Schnittstelle für Video- und HF-Signale mit korrosionsbeständigen Kontakten und einem Platinenmontage-Footprint, der für professionelle Elektronik, Testgeräte, Überwachungshardware und kundenspezifische Embedded-Designs geeignet ist, bei denen ein zuverlässiger SMA-Anschluss erforderlich ist.

Vorteile

Die vergoldeten Kontaktoberflächen reduzieren Oxidation und erhalten über die Zeit einen konstanten Impedanzkontakt, wodurch die Signalintegrität für hochfrequente Video- und HF-Übertragungen verbessert wird. Das print-mount Design ermöglicht eine sichere mechanische Fixierung und eine einfache Lötung auf Leiterplatten, während die kompakte Größe Platz auf der Platine spart. Entwickelt für wiederholbare Steckzyklen, unterstützt der Anschluss stabile Verbindungen sowohl für dauerhafte als auch für wartungsfähige Installationen.

Geeignet für

• Platinen-montierte HF-/Video-Schnittstellen an Überwachungs- und Kameramodulen
• Test- und Messgeräte, die SMA-Anschlüsse erfordern
• Eingebettete Systeme und drahtlose Module mit kompakten Platinenlayouts
• Hobbyelektronik und Prototyping von HF-/Videoschaltungen

Wichtige Spezifikationen

• Anschlusstyp: SMA (subminiature coaxial)
• Montageart: print-mount / Leiterplatten-Durchsteck- oder oberflächenlötbarer Pad (board-mount Footprint)
• Kontaktbeschichtung: vergoldete Kontakte für Korrosionsbeständigkeit
• Funktion: HF- und Video-Koaxialsignalschnittstelle
• Formfaktor: kompakter, niedriger Platinenabschluss

Gebrauchsanweisung

Positionieren Sie den Anschluss auf der Leiterplatte gemäß dem Footprint des Herstellers, richten Sie die Durchsteckpins oder Pads mit der Platine aus und löten Sie unter Verwendung geeigneter Temperatur- und Löttechniken für vergoldete Kontakte. Achten Sie nach dem Löten auf eine ordnungsgemäße Reinigung der Flussmittelrückstände und überprüfen Sie die mechanische Stabilität. Stecken Sie den SMA-Stecker vorsichtig von Hand zusammen, um ein Verkanten des Gewindes zu vermeiden, und überschreiten Sie nicht das angegebene Anzugsdrehmoment, um den Anschluss und die Lötverbindungen auf der Platine zu schonen.

Empfehlungen

Für eine optimale Signalleistung verwenden Sie Leiterplatten-Layoutpraktiken mit kontrollierter Impedanz und kurze Koaxialleitungen zwischen dem Anschluss und den HF-Schaltungen. Vermeiden Sie wiederholtes Überdrehen und schützen Sie den Anschluss während der Installation vor mechanischen Stößen. Bei Verwendung in Außenbereichen oder Umgebungen mit hoher Luftfeuchtigkeit kombinieren Sie den Anschluss mit einer geeigneten Gehäuseabdichtung, um die vergoldeten Kontakte vor längerer Einwirkung von Verunreinigungen zu schützen.
