Slot-Expander DeLOCK 41370

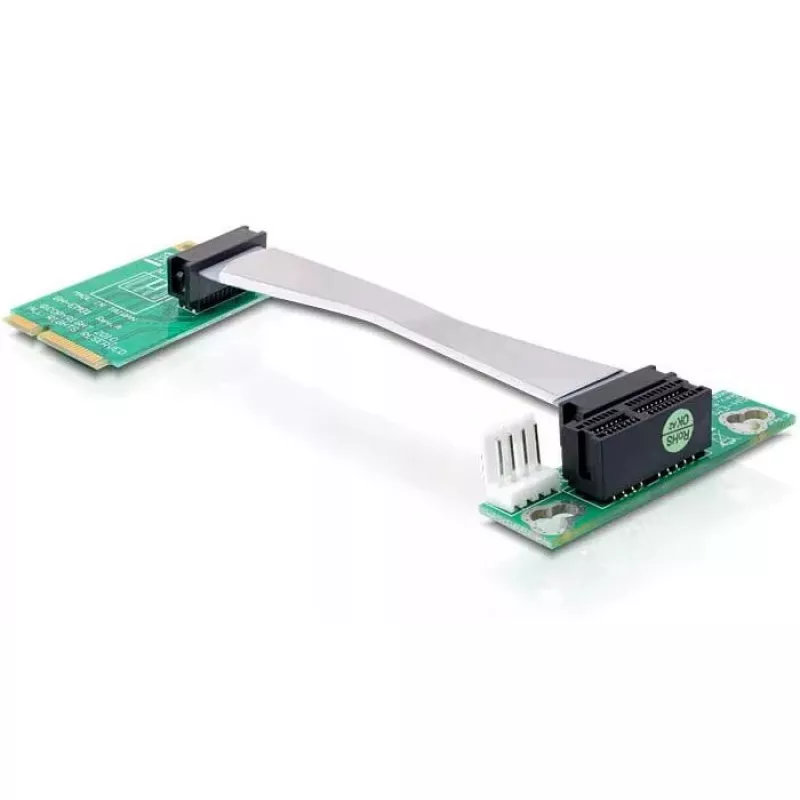

Diese Riser-Karte von DELOCK (Modell 41370) ermöglicht den Anschluss einer standardmäßigen PCI-Express-x1-Karte an einen Mini-PCI-Express-Steckplatz auf dem Motherboard. Das Produkt beinhaltet ein flexibles 13-cm-Kabel und einen 4-Pin-Floppy-Stromanschluss, was die Installation auch in kompakten oder beengten PC-Gehäusen ermöglicht.

Vorteile

Das flexible 13-cm-Kabel bietet Freiheit bei der Platzierung im Gehäuse und bewahrt gleichzeitig die Signalintegrität für PCI-Express-x1-Verbindungen. Ein dedizierter 4-Pin-Floppy-Stromanschluss liefert bei Bedarf zusätzliche Leistung. Die linksseitige Einsteckausführung passt zu Mini-PCI-Express-Steckplätzen mit spezifischer Ausrichtung, um einen korrekten Sitz zu gewährleisten.

Geeignet für

• Hinzufügen einer PCI-Express-x1-Karte, wenn nur ein Mini-PCIe-Steckplatz verfügbar ist
• Kleine oder beengte PC-Gehäuse, bei denen die direkte Kartenmontage unpraktisch ist
• Aufrüstung von Systemen, die zusätzliche Konnektivität durch PCIe-x1-Erweiterungskarten benötigen

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell / MPN: 41370
• EAN: 4043619413706
• Anschluss: Mini PCI Express (Buchse) auf PCI Express x1 (Stecker)
• Kabellänge: 13 cm (flexibel)
• Einsteckrichtung: linksseitige Einführung
• Zusätzliche Stromversorgung: 4-Pin-Floppy-Stromanschluss

Verwendung

Schalten Sie das System aus und trennen Sie es vom Netz. Stecken Sie den Mini-PCI-Express-Anschluss gemäß der linksseitigen Einsteckausführung in den Motherboard-Steckplatz. Montieren Sie die PCI-Express-x1-Karte im PCIe-x1-Steckplatz der Riser-Karte und befestigen Sie sie gegebenenfalls im Gehäuse. Verbinden Sie den 4-Pin-Floppy-Stromanschluss mit einem passenden Netzteilkabel, falls die Karte zusätzliche Stromversorgung benötigt. Schließen Sie die Stromversorgung wieder an und starten Sie das System; installieren Sie bei Bedarf die Treiber für die eingesetzte PCIe-Karte.

Empfehlungen

Verwenden Sie die Riser-Karte in Umgebungen mit ausreichendem Luftstrom und vermeiden Sie starkes Abknicken des flexiblen Kabels. Überprüfen Sie die Kartenkompatibilität mit den PCI-Express-x1-Spezifikationen und stellen Sie vor der Installation sicher, dass der Stromanschluss zu Ihrem Netzteil passt.
