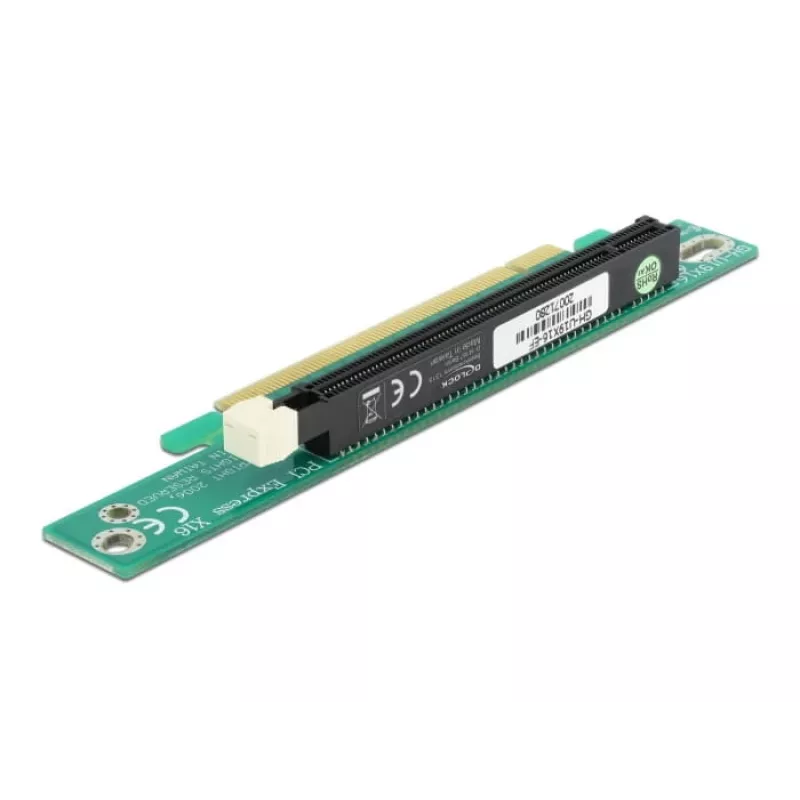

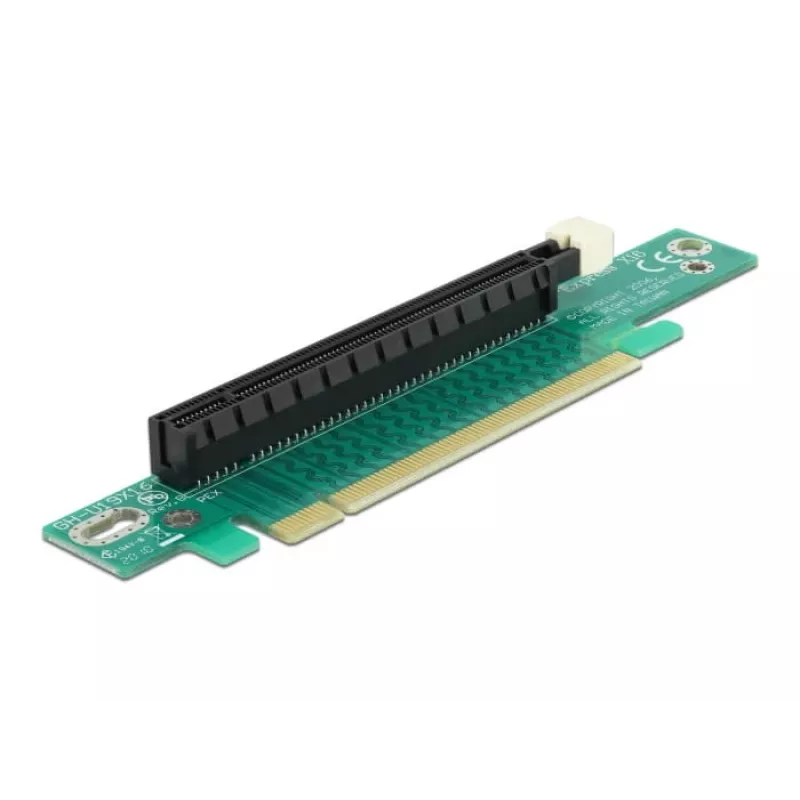

Riser PCIe x16 DeLOCK 89105

Diese Riser-Karte ermöglicht den Anschluss einer PCI Express x16-Karte an den PCI Express-Steckplatz des Motherboards im 90°-Winkel, was den horizontalen Einbau in kompakten 1U-Computergehäusen erlaubt, wo der vertikale Einbau aufgrund von Platzbeschränkungen nicht möglich ist. Der Adapter folgt dem PCIe x16-Standard und ist für den internen Gebrauch bestimmt.

Vorteile

Der DeLOCK Riser PCIe x16 (Modell 89105) bietet eine zuverlässige kabelgebundene PCIe-Verbindung mit Unterstützung für Signale des vollen x16-Formfaktors, geeignet für flache 1U-Chassis. Sein linksseitiges Einschubdesign und die geringe Einbauhöhe gewährleisten die Kompatibilität mit 19-Zoll-1U-Rackmount-Gehäusen und erhalten gleichzeitig die Signalintegrität für angeschlossene PCIe-Karten.

Geeignet für

• 1U, 19-Zoll-Rackmount-Server und -Gehäuse
• Systeme, die einen horizontalen Einbau von PCIe x16-Karten erfordern
• Hinzufügen von Grafikkarten oder anderen PCIe x16-Geräten in platzbeschränkten Builds

Wichtige Spezifikationen

• Schnittstelle: PCI Express x16 (Host und Ausgang)
• Formfaktor: 1U (für 48,3 cm / 19-Zoll-Gehäuse)
• Einschubrichtung: linksseitiger Einschub
• Einbauhöhe: 24 mm
• Gesamthöhe: 32 mm
• Bestimmungsgemäße Verwendung: intern
• Marke / MPN / EAN: DELOCK 89105 / 89105 / 4043619891054

Anwendung

Schalten Sie das System aus und trennen Sie es vom Stromnetz. Öffnen Sie das Gehäuse und suchen Sie den PCIe x16-Steckplatz auf dem Motherboard. Richten Sie den Host-Anschluss der Riser-Karte mit dem PCIe x16-Steckplatz des Motherboards aus und stecken Sie ihn vorsichtig in der linksseitigen Einschubrichtung ein. Befestigen Sie den Riser und die PCIe-Karte gemäß den Montagepunkten des Gehäuses und schließen Sie das Gehäuse. Schließen Sie die Stromversorgung wieder an und starten Sie das System; die angeschlossene PCIe-Karte sollte wie gewohnt vom Motherboard und Betriebssystem erkannt werden.

Empfehlungen

Verwenden Sie die Riser-Karte nur in kompatiblen 1U-19-Zoll-Gehäusen und stellen Sie sicher, dass die Einbauhöhe (24 mm) und die Gesamthöhe (32 mm) in Ihr Chassis passen. Vermeiden Sie übermäßiges Biegen des Anschlusses und überprüfen Sie den Sitz der PCIe-Karte vor dem Einschalten des Systems, um Schäden zu vermeiden.
