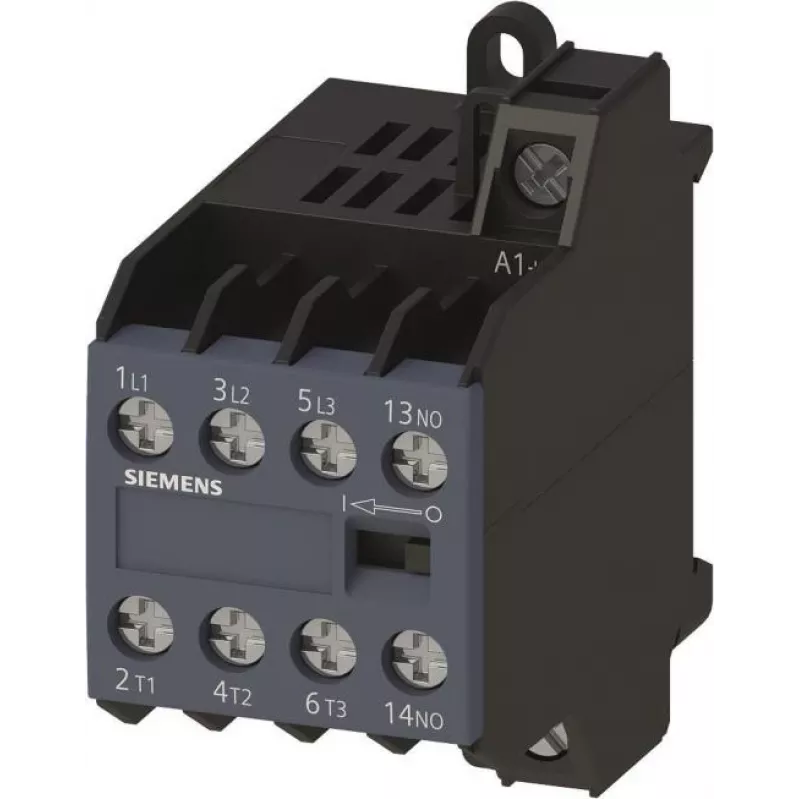

Siemens SIRIUS 3TG10 Hilfsschütz, 4 NO, 230 V AC Spule, Schraubklemmen 3TG1010-0AL2

In industriellen Schaltschränken schaltet das Siemens 3TG1010-0AL2 Hilfsschütz zuverlässig Hilfsstromkreise, wie Schützspulen, Meldeleuchten oder SPS-Eingänge. Mit vier Schließern und einer 230 V AC Spule ist es eine kompakte Lösung zur Erweiterung der Steuerlogik in Motorstartern, HLK-Systemen und Automatisierungsgeräten.

Wichtige Spezifikationen

• Kontaktbestückung: 4 NO (Schließer)
• Spulenspannung: 230 V AC, 50/60 Hz
• Anschlussart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom: 6 A bei AC-15 230 V; 3 A bei AC-15 400 V; 3 A bei DC-13 24 V; 1 A bei DC-13 220 V
• Montage: DIN-Schiene 35 mm oder Schraubbefestigung
• Elektrische Lebensdauer: 10 Millionen Schaltspiele (AC-15)
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Betriebstemperatur: -25 bis +55 °C
• Schutzart: IP20
• Normen: IEC 60947, EN 60947

Warum dieses Produkt wählen

Dieses Schütz ist Teil der bewährten SIRIUS 3TG10-Serie, die für hohe Zuverlässigkeit und lange Lebensdauer bekannt ist. Seine kompakte Größe spart Platz im Schaltschrank, während die Schraubklemmen sichere, wartungsfreie Verbindungen gewährleisten. Der weite Betriebstemperaturbereich macht es für anspruchsvolle Umgebungen geeignet.

Ideale Anwendungsfälle

• Schalten von Hilfsstromkreisen in Motorsteuerzentren
• Erweiterung der Kontaktverfügbarkeit in SPS-Systemen
• Steuerung von Meldeleuchten und Signaleinrichtungen
• Zwischenrelais für Schütze mit höherer Leistung

Gut zu wissen

Das 3TG1010-0AL2 ist ein Hilfsschütz, kein Leistungsschütz; es ist für Steuerstromkreise ausgelegt, nicht zum direkten Schalten von Motoren. Für die DIN-Schienen-Montage ist eine Standard-35-mm-Schiene erforderlich. Die IP20-Schutzart bedeutet, dass es in einem Gehäuse installiert werden muss, um versehentlichen Kontakt mit spannungsführenden Teilen zu verhindern.
